كيفية قراءة كتالوج الحبال السلكية: رموز التركيب ودرجات المقاومة وقوة الكسر

قد يكون لحبلين في كتالوج الحبال السلكية القطر نفسه، لكنهما يختلفان في رموز التركيب ودرجات المقاومة وقوى الكسر الدنيا. عند مقارنة الخيارات المستخدمة في تجهيزات التعليق أو خطوط السحب أو مكونات الآلات، قد يؤدي التعامل مع هذه البنود على أنها قابلة للاستبدال إلى اختيار حبل يناسب المكان من الناحية المادية، لكنه لا يعمل على النحو الصحيح تحت الحمل أو عند تعرضه للانحناء المتكرر.

اقرأ كل بند بالترتيب التالي:التركيب والقلب، القطر، المادة والتشطيب، درجة المقاومة، ثم قوة الكسر الدنيا والمعيار الذي يحكمها. يصف التركيب طريقة تجميع الحبل؛ وتحدد الدرجة مستوى مقاومته المحدد؛ أما قوة الكسر الدنيا فتصف حدًا للقوة المطبقة على الحبل. ولا يحدد أيٌّ من هذه العناصر، بمفرده، حد حمل العمل لتجميعة مركبة.

افهم رمز التركيب قبل مقارنة المقاومة

يصف رمز التركيب عادةً ترتيب الجدائل والأسلاك. في تسمية مباشرة مثل6×19، يشير الرقم الأول إلى ست جدائل، والثاني إلى تسعة عشر سلكًا في كل جديلة. لكن قد يستخدم الكتالوج مصطلح «فئة 6×19» لتصنيف عدة تركيبات تختلف في العدد الفعلي للأسلاك. تحقق مما إذا كان البند يحدد تركيبًا دقيقًا أم فئة تركيب.

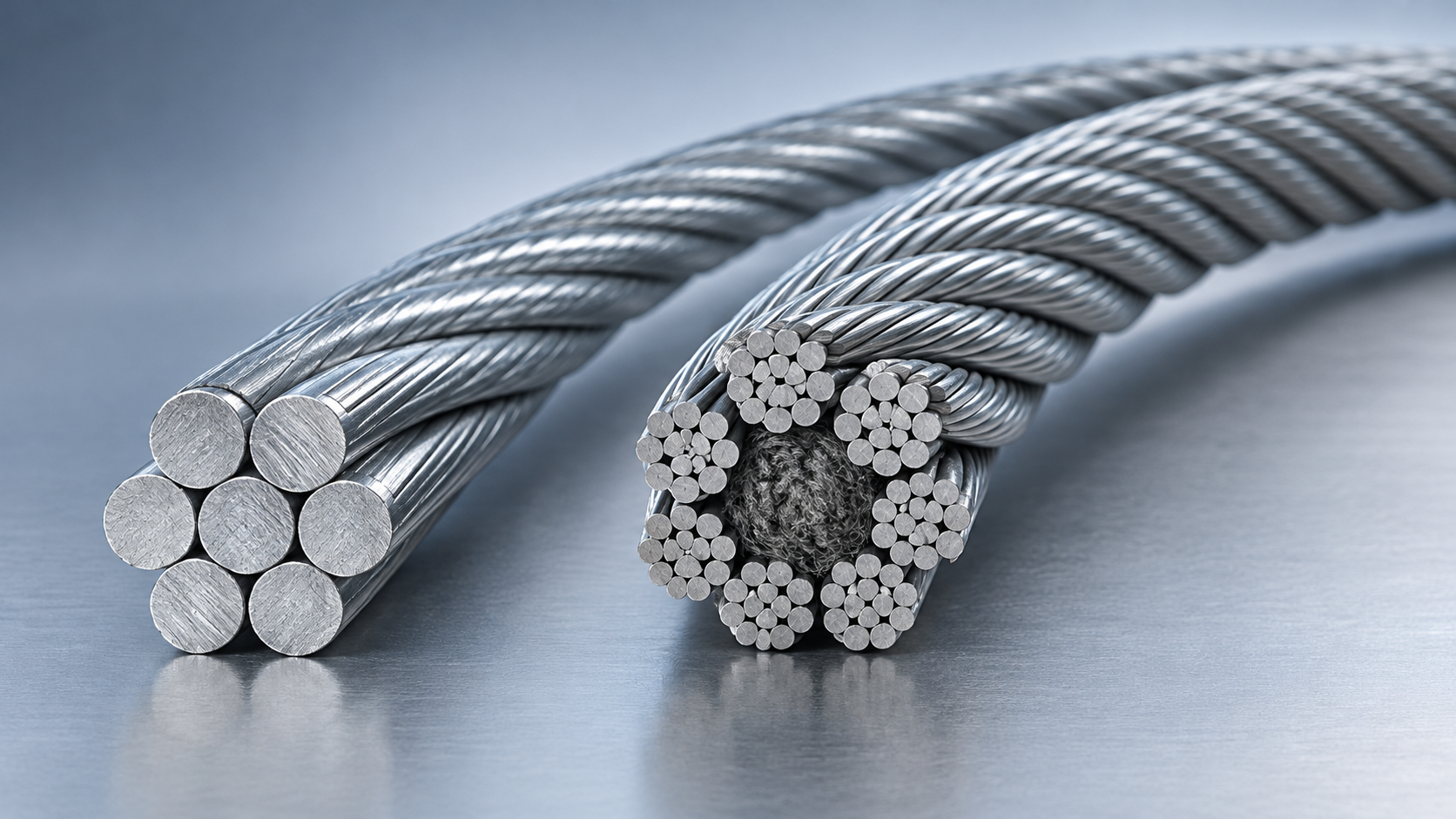

1×7 تركيب أبسط: جديلة واحدة تضم سبعة أسلاك، ستة أسلاك خارجية تحيط بسلك مركزي واحد. ورغم أن الموردين يدرجونه عادةً ضمن الحبال السلكية الفولاذية، فهو جديلة مفردة وليس حبلًا متعدد الجدائل. ويؤثر هذا الاختلاف في تقييم المرونة ومدى الملاءمة للحركة حول البكرات.

عند مقارنة أقطار متقاربة وتصميمات تقليدية، توفر التركيبات التي تحتوي على عدد أكبر من الأسلاك الأصغر حجمًا مرونة أعلى ومقاومة أفضل للانحناء المتكرر عمومًا. وقد توفر التركيبات ذات الأسلاك الخارجية الأقل عددًا والأكبر حجمًا مقاومة أفضل للتآكل، لكنها تكون أقل مرونة عادةً. هذه مبادئ أولية للمقارنة وليست ضمانات؛ إذ يؤثر تصميم القلب وترتيب الأسلاك والتزييت وظروف التشغيل أيضًا في الأداء.

تقدم الأحرف المصاحبة لرمز التركيب معلومات إضافية:

• FC: قلب ليفي يدعم الجدائل الخارجية ويمكنه الاحتفاظ بالمُزلِّق.
• IWRC: قلب مستقل من حبل سلكي، وهو حبل سلكي منفصل يدعم الجدائل الخارجية.
• WSC: قلب جديلة سلكية، أي جديلة وليست حبلًا مستقلًا.
• S أو W أو F: تشير عادةً إلى ترتيبات Seale أو Warrington أو أسلاك الحشو داخل الجدائل.

اختصارات القلب ليست درجات مقاومة. كذلك، يصف اتجاه الفتل ونوعه طريقة لف الأسلاك والجدائل، لا مقاومة المادة. عند استبدال حبل في معدة قائمة، اتبع مواصفات المعدة بدلًا من الاختيار اعتمادًا على القطر وقوة الكسر فقط. فقد يكون سلوك الدوران واتجاه اللف والتوافق مع الأسطوانات أو البكرات عوامل حاسمة.

تسمية المادة والطلاء ودرجة المقاومة حقول مختلفة

قد يدرج الكتالوج الفولاذ الكربوني والجلفنة والدرجة 1770 معًا. وهذه خصائص منفصلة: فالفولاذ الكربوني يحدد فئة المادة، والجلفنة تحدد معالجة سطحية بالزنك، أما 1770 فتحدد درجة المقاومة المحددة وفق المواصفة المعمول بها.

تُعبَّر الدرجات مثل1570 و1770 و1960 عادةً بوحدة N/mm²، وهي مكافئة عدديًا لوحدة MPa. وترتبط هذه الدرجات بتصنيفات مقاومة الشد للأسلاك، لا بقيم الأحمال المسموح بها. ويحدد معيار الحبل المعمول به كيفية ارتباط الدرجة بمتطلبات الأسلاك وأداء الحبل النهائي.

تسميات المواد مثل 45# و60# و65# و70# ليست بدائل لدرجات المقاومة هذه. فتسمية المادة وحدها لا تحدد قوة الكسر الدنيا للحبل النهائي. ويسهم السحب والمعالجة والتركيب والمعيار المحدد جميعها في المتطلبات النهائية.

قد تؤدي درجة المقاومة الأعلى إلى زيادة قوة الكسر لقطر وتركيب محددين، لكنها لا تحسن تلقائيًا مقاومة التآكل أو مقاومة الإجهاد الناتج عن الانحناء. كما ينبغي التمييز بين التشطيب بالجلفنة بالغمس الساخن والجلفنة الكهربائية. استفسر عن متطلبات الطلاء المحددة عند أهمية ظروف التعرض؛ فمصطلح «مجلفن» وحده لا يحدد عمر الخدمة في بيئة بحرية.

اقرأ قوة الكسر على أنها حد محدد، لا حمولة قابلة للاستخدام

قوة الكسر الدنيا، التي تُسمى أحيانًا حد حمل الكسر الأدنى، هي أدنى قوة محددة للحبل في ظل ظروف الاختبار المعمول بها. وتُدرج عادةً بالكيلونيوتن (kN). أما قوة الكسر المقاسة في الاختبار فهي نتيجة منفصلة، وقد تتجاوز الحد الأدنى المطلوب.

يجب عدم الخلط بين القوة والكتلة. يساوي الكيلونيوتن الواحد 1,000 نيوتن، ولا يساوي طنًا واحدًا. ورغم إمكانية تحويل القوة إلى كتلة معلقة مكافئة في ظل الجاذبية، فإن هذا التحويل لا يعطي سعة رفع آمنة.

يرتبطحد حمل العمل بالاستخدام المقصود أو بالتجميعة المصنفة. ويتطلب تحديده مراعاة معامل التصميم المعمول به والوصلات النهائية وهندسة التحميل والأحمال الديناميكية والانحناء وغير ذلك من ظروف الخدمة. ولا يكفي تقسيم قوة الكسر الواردة في الكتالوج على معامل مفترض لاعتماد ترتيب الرفع.

تستحق الوصلات النهائية عناية خاصة. فقوة كسر الحبل غير المجهز لا تنطبق تلقائيًا على تجميعة نهائية مزودة بمشابك أو تركيبات مكبوسة أو مقابس أو وصلات نهائية أخرى. ويجب التحقق من ملاءمتها وكفاءتها للتصميم المحدد للحبل والتجميعة.

مثال على قطر صغير: أهمية عمود المعيار

في تطبيقات التعليق أو السحب الساكنة، يقدم1x7 Galvanized Steel Wire Rope 0.6-3.0mm use For Hanging And Pulling Wire مثالًا مفيدًا على تفسير بيانات الكتالوج. وتوضح المعلومات المقدمة أنه جديلة من سبعة أسلاك، بأقطار تتراوح من 0.6 إلى 3.0 mm، مع تشطيب مجلفن بالغمس الساخن أو كهربائيًا، وخيارات مقاومة تبلغ 1570 و1770 و1960 MPa.

يتضمن الجدول المقدم أرقامًا مختلفة لقوة الكسر الدنيا تحت عناوين معايير مختلفة. وتوضح بعض القيم المختارة سبب ضرورة اقتران كل قيمة بالمعيار الخاص بها:

تعرض هذه الأرقام بيانات المنتج المقدمة، ولا تمثل تحققًا مستقلًا من المطابقة. قبل تحديد المواصفات، تحقق من المعيار وإصداره اللذين يحكمان الحبل المعروض، ومن انطباق ذلك المعيار على التركيب والمقاس المحددين، ومن القيمة التي تضمنها الشركة المصنعة. لا تختر الرقم الأكبر لمجرد ظهوره في الصف نفسه.

تحتاج تسميات الاستخدام أيضًا إلى تفسير. فعبارات مثل «سلك لتعليق المصابيح» أو «سلك حامل» تشير إلى استخدام محتمل، لا إلى تصنيف حمل معتمد. وقد تلائم جديلة 1×7 عضو شد مستقيمًا نسبيًا، بينما يتطلب خط التحكم الذي يمر مرارًا حول بكرات صغيرة تقييمًا منفصلًا للمرونة والإجهاد الناتج عن التعب. ولا تحل الجلفنة هذا الاختلاف.

حوّل بند الكتالوج إلى مواصفة قابلة للمقارنة

عند طلب عروض الأسعار، احتفظ بالمواصفة كاملة بدلًا من نسخ القطر والدرجة فقط. وإلا فقد يقدم الموردون حبالًا تبدو متكافئة، لكنها تختلف في التركيب أو الطلاء أو القلب أو قوة الكسر المضمونة.

1. حدد ظروف الاستخدام: اذكر ما إذا كان الحبل سيبقى ثابتًا، أو سيُستخدم للسحب على فترات، أو سيتعرض للانحناء المتكرر على البكرات. أدرج البيئة ومتطلبات المعدة ذات الصلة.
2. حدد الحبل: اذكر القطر الاسمي والتركيب والقلب ومتطلبات الفتل والمادة والتشطيب ودرجة المقاومة. وبالنسبة إلى الحبل المطلي، ميّز بين قطر الفولاذ والقطر الإجمالي بعد الطلاء.
3. حدد مرجع قيمة المقاومة: اطلب قوة الكسر الدنيا بوحدة kN مع المعيار وإصداره المعمول بهما، بدلًا من الاكتفاء بعبارة «سعة التحميل» غير المفسرة.
4. حدد متطلبات التجميعة: اذكر التركيبات وطريقة الإنهاء والطول النهائي وأي تصنيف مطلوب للتجميعة أو وثائق اختبار.

في تطبيقات الرفع أو المصاعد أو الاستخدامات المتعلقة بالأفراد أو المعدات ذات متطلبات الحبال المحددة، اتبع مواصفات المعدة الحاكمة ومتطلبات السلامة المعمول بها قبل اعتماد بديل. وإذا كان الكتالوج لا يوضح التركيب أو المعيار أو قوة الكسر، فاطلب من الشركة المصنعة توضيح هذا الحقل قبل مقارنة المقاومة، لا بعد التركيب.
