أنواع قلوب الحبال السلكية: كيف تؤثر FC وWSC وIWRC في الأداء

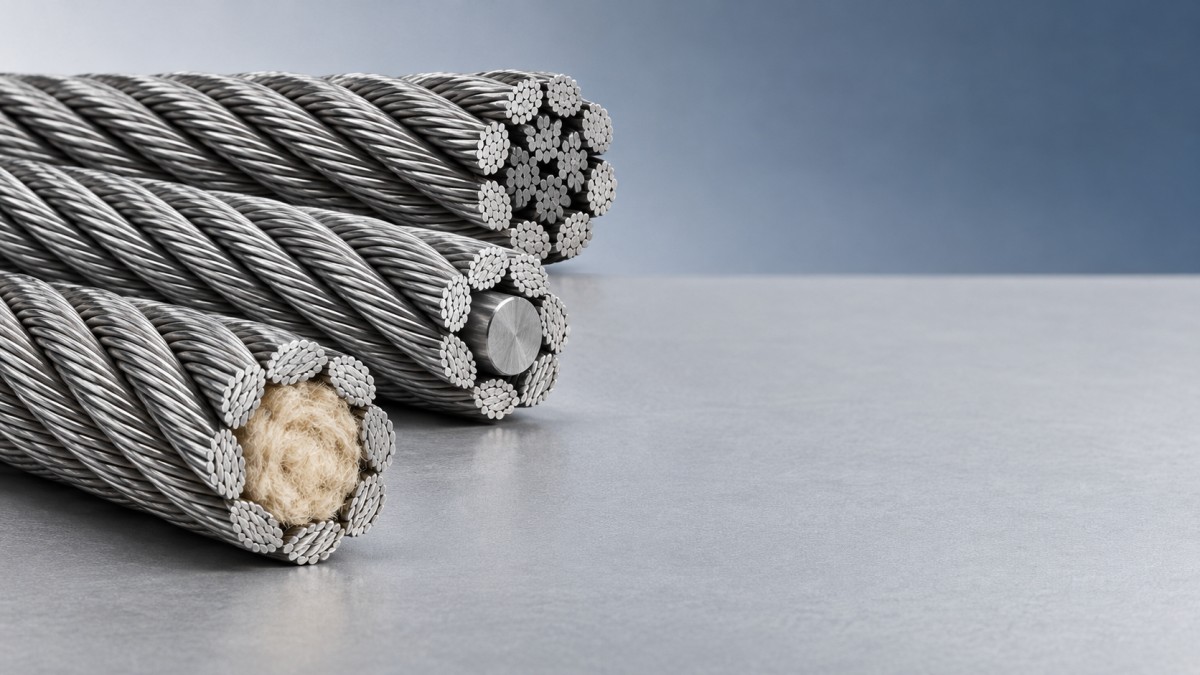

يدعم قلب الحبل السلكي الجدائل الخارجية ويساعد الحبل على الاحتفاظ بشكله تحت الحمل. تتميز القلوب الليفية (FC) عمومًا بمرونتها، بينما توفر القلوب الفولاذية دعمًا أكثر صلابة لمقاومة الانضغاط وتتحمل الحرارة بشكل أفضل. يستخدم قلب الجديلة السلكية (WSC) جديلة فولاذية واحدة، أما قلب الحبل السلكي المستقل (IWRC) فيستخدم حبلًا سلكيًا أصغر كاملًا.

تكتسب هذه الاختلافات أهمية عندما تمر الحبال على البكرات، أو تُلف على الأسطوانات، أو تحمل شدًا مستمرًا. ومع ذلك، لا يكفي نوع القلب وحده لتحديد مدى ملاءمة الحبل. فقد تختلف قوة الكسر وسلوك الانحناء وحدود الخدمة بين حبلين لهما القطر نفسه وتصنيف القلب نفسه، بسبب اختلاف تركيبهما الكلي.

ما الذي تشير إليه FC وWSC وIWRC فعليًا

يقع القلب داخل الجدائل المحيطة به. ويوفر دعمًا داخليًا بينما تتعرض تلك الجدائل للشد والانحناء والضغط الجانبي. كما تسهم القلوب الفولاذية بمساحة معدنية تتحمل جزءًا من حمل الشد.

FC تعني قلبًا ليفيًا. وقد يتكون من ألياف طبيعية أو صناعية. يوفر القلب مركزًا مرنًا نسبيًا، ويمكنه الاحتفاظ بمواد التشحيم بحسب مادته وطريقة تحضيره. ولا ينبغي اعتبار القلوب الليفية الطبيعية والصناعية قابلة للتبادل؛ إذ تختلف استجابتها للرطوبة وسلوكها تحت الانضغاط وحدود درجات حرارتها.

WSC تعني قلب جديلة سلكية. ويتكون المركز من جديلة واحدة من الأسلاك الفولاذية. ففي تركيب 7×7 نموذجي، على سبيل المثال، تحيط ست جدائل خارجية بجديلة سابعة. ويشيع استخدام WSC في الكابلات الأصغر حجمًا، حيث يكون التركيب المعدني المدمج مفيدًا.

IWRC تعني قلب حبل سلكي مستقل. ويتكون المركز نفسه من حبل مصنوع من عدة جدائل. وينشأ عن ذلك هيكل دعم معدني أسفل الجدائل الخارجية. ويُستخدم IWRC على نطاق واسع عندما تجعل الأحمال الكبيرة أو ضغط الأسطوانة أو الحاجة إلى ثبات الأبعاد القلب الليفي غير مناسب.

الفرق بين WSC وIWRC بنيوي. فكلاهما قلب فولاذي، لكن الجديلة الواحدة والحبل الداخلي الكامل يختلفان في سلوكهما عند الانحناء والتلامس. ويجب تقييم أدائهما ضمن تركيب الحبل النهائي.

قوة الكسر وسعة التشغيل فحصان مختلفان

في الحبال المتشابهة من النواحي الأخرى، يزيد القلب الفولاذي عمومًا كمية المعدن الحامل للحمل، وقد يوفر حدًا أدنى لقوة كسر أعلى مقارنةً بالقلب الليفي. كما يساعد على دعم الجدائل الخارجية مع ازدياد الشد. ولا توجد زيادة عامة في القوة تنطبق على كل استبدال من FC إلى IWRC.

تتطلب المقارنة الصحيحة استخدام القطر الاسمي نفسه، وتركيب الحبل نفسه، والدرجة نفسها، والمواصفة المعمول بها نفسها. فمقارنة حبل FC بترتيب معين للجدائل الخارجية بحبل IWRC بترتيب مختلف لا تعزل أثر القلب.

الحد الأدنى لقوة الكسر ليس حمل التشغيل المسموح به. إذ تعتمد سعة التشغيل أيضًا على معامل التصميم المطلوب، والنهايات الطرفية، وترتيب التحميل، ومتطلبات المعدات. وبالنسبة إلى الحمالات، يؤثر أيضًا تكوين الربط وزاوية الحمالة في السعة. ولا تحدد درجة مقاومة الشد الأعلى للسلك، بحد ذاتها، سعة مجموعة مكتملة.

لذلك، ينبغي أن يؤدي التحول إلى IWRC إلى مراجعة التوافق. فقد تتغير كتلة الحبل وصلابته وملاءمة النهايات الطرفية وسلوكه داخل الأخاديد الموجودة، حتى مع بقاء القطر الاسمي كما هو.

المرونة لا تعني تلقائيًا عمرًا أطول لمقاومة الإجهاد

قد يجعل القلب الليفي الحبل أسهل في الانحناء والمناولة، وهو أمر مفيد عندما تكون المرونة مطلوبة. إلا أن سهولة المناولة ومقاومة إجهاد الانحناء المتكرر خاصيتان مختلفتان.

عندما يمر الحبل على بكرة، تنحني أسلاكه وتستقيم مرارًا. ويؤثر قطر السلك وتركيب الجدائل والتشحيم وشد الحبل وقطر البكرة في الإجهاد الناتج. وبوجه عام، ينحني الحبل الذي يحتوي على أسلاك أكثر وأنعم بسهولة أكبر من تركيب مماثل يحتوي على عدد أقل من الأسلاك الأكبر حجمًا، وإن كانت متطلبات مقاومة التآكل والانضغاط قد ترجح تصميمًا مختلفًا.

تظل نسبة قطر البكرة إلى قطر الحبل، التي يُعبّر عنها عادةً بالرمز D/d، فحصًا أساسيًا. ولا يمكن لتغيير القلب أن يعوض قطر بكرة غير مناسب أو أخاديد متآكلة أو محاذاة سيئة أو انحناء عكسي شديد. وقد يدوم حبل ذو قلب فولاذي مصمم لخدمة تشغيلية شاقة أكثر من حبل أكثر مرونة عندما يتوافق تركيبه بالكامل مع ظروف التشغيل.

وبالمثل، لا يجعل IWRC الحبل مقاومًا للدوران تلقائيًا. إذ يعتمد سلوك الدوران على اتجاهات الفتل وترتيب الحبل كاملًا. وتتطلب الأحمال المعلقة وارتفاعات الرفع الكبيرة تقييمًا مستقلًا لعزم الدوران وخصائص الدوران.

قد يستبعد ضغط الأسطوانة والحرارة قلبًا مناسبًا من نواحٍ أخرى

أثناء اللف متعدد الطبقات، تضغط الطبقات العليا من الحبل على الطبقات السفلى. وتُحدث نقاط التقاطع ضغطًا موضعيًا مركزًا. وإذا كان الدعم الداخلي غير كافٍ، فقد يتسطح الحبل وتتحرك الجدائل وتتسارع الأضرار الموضعية.

غالبًا ما يُفضّل IWRC في هذه الحالة لأنه يوفر دعمًا داخليًا أكثر صلابة. ومع ذلك، تظل هناك حاجة إلى هندسة مناسبة للأسطوانة ولفّ منضبط وشد تركيب ملائم. ولن يؤدي استبدال FC بـ IWRC إلى معالجة الأضرار الناجمة عن اللف السيئ أو شكل الأخدود غير المناسب.

وتضع الحرارة حدودًا مختلفة للاختيار. فقد يلين القلب الليفي أو يجف أو يتدهور بطرق أخرى بحسب مادته، ما يقلل الدعم أسفل الجدائل الخارجية. وتتجنب القلوب الفولاذية آلية التلف هذه تحديدًا، لكن للأسلاك الفولاذية ومواد التشحيم والطلاءات والنهايات الطرفية حدودًا خاصة بها لدرجة الحرارة. وينبغي أن يراعي الاختيار التعرض الفعلي للحبل، بما في ذلك التسخين الموضعي ومدته.

وفي البيئات البحرية والرطبة، تتطلب الحماية من التآكل القدر نفسه من الاهتمام. فقد تحتفظ الألياف الطبيعية بالرطوبة، بينما تختلف خصائص امتصاص الألياف الصناعية. وقد تتعرض القلوب الفولاذية للتآكل الداخلي الذي يصعب رؤيته من السطح. وينبغي النظر معًا في الجلفنة والتشحيم المناسب والتصريف وإمكانية الفحص؛ فتسمية نوع القلب وحدها لا تحدد مقاومة التآكل.

السلك المركزي ليس هو نفسه قلب الجديلة السلكية

توضح المنتجات الصغيرة فخًا مهمًا في المصطلحات. يتكون تركيب 1×7 من سلك مركزي تحيط به ستة أسلاك. وهو جديلة واحدة، لذا لا ينبغي تصنيف سلكه المركزي على أنه WSC أو IWRC. وتصبح الجديلة قلبًا سلكيًا عندما تؤدي دور المركز في حبل أكبر.

يوضح منتج حبل سلكي فولاذي مجلفن 1x7 بقطر 0.6-3.0mm للاستخدام في التعليق وشد الأسلاك من شركة Shandong Faster Technology Co., Ltd. هذا الفرق. ويُعد تركيبه المحدد وتشطيبه المجلفن عاملين ذوي صلة بتطبيقات مثل التعليق الخفيف وخطوط التعليق وأسلاك الشد لدعم النباتات، مع مراعاة الحمل المطلوب وتصميم النهايات الطرفية.

ولا ينبغي اعتبار هذا التركيب بديلًا مكافئًا لحبل تشغيل مرن لمجرد أن كلا المنتجين يحتوي على أسلاك فولاذية. فالمرور المتكرر فوق بكرات صغيرة يتطلب تقييم إجهاد الانحناء وتصميم الكابل كاملًا. ويوفر طلاء الزنك حماية من التآكل، لكنه لا يثبت الملاءمة للرفع أو الانحناء المستمر.

ما الذي ينبغي تضمينه في المواصفة قبل اختيار القلب

ابدأ بمتطلبات الحبل الخاصة بالمعدات وظروف الخدمة السائدة. فضغط اللف متعدد الطبقات يرجح الحاجة إلى دعم داخلي أقوى. أما الانحناء المتكرر فيجعل تصميم الجدائل وهندسة البكرات عاملين أساسيين. وقد تستبعد الحرارة بعض مواد الألياف. وفي خدمة جر المصاعد، يؤثر أيضًا تفاعل الحبل مع الأخدود ونظام الحبال المحدد في الاختيار.

ينبغي أن تتضمن مواصفة الشراء المفيدة ما يلي:

• التركيب الكامل: ترتيب الجدائل، ونوع القلب، ونوع الفتل، واتجاه الفتل.
• المتطلبات الميكانيكية: القطر الاسمي، والتفاوت المسموح به، ودرجة الحبل، والحد الأدنى لقوة الكسر، وأي حدود للاستطالة.
• ظروف التشغيل: نطاق الحمل، ودورات التشغيل، وهندسة البكرات والأسطوانات، وطبقات اللف، ودرجة الحرارة، والتعرض للتآكل.
• تفاصيل التجميع: النهايات الطرفية، وتوافق الوصلات، ومتطلبات السعة.
• وثائق القبول: المعيار والطبعة المعمول بهما، وسجلات الفحص، وإمكانية التتبع إلى الدفعة الموردة.

عند مقارنة أوراق البيانات المستندة إلى المعايير، حافظ على اتساق التركيب والدرجة وأساس إعداد التقارير. ولا يمكن لملصق اعتماد عام أن يحل محل مواصفة ميكانيكية خاصة بالحبل.

في أعمال الاستبدال، سجّل كيفية تدهور الحبل الحالي. فالتسطح يشير إلى مشكلة في الدعم أو اللف؛ ويدعو انقطاع الأسلاك بسبب الانحناء المتكرر إلى مراجعة التركيب والبكرات؛ أما التآكل الداخلي فيشير إلى ضرورة مراجعة الحماية والصيانة. استخدم هذه الأدلة إلى جانب متطلبات المعدات لاختيار القلب والحبل الكامل معًا.
