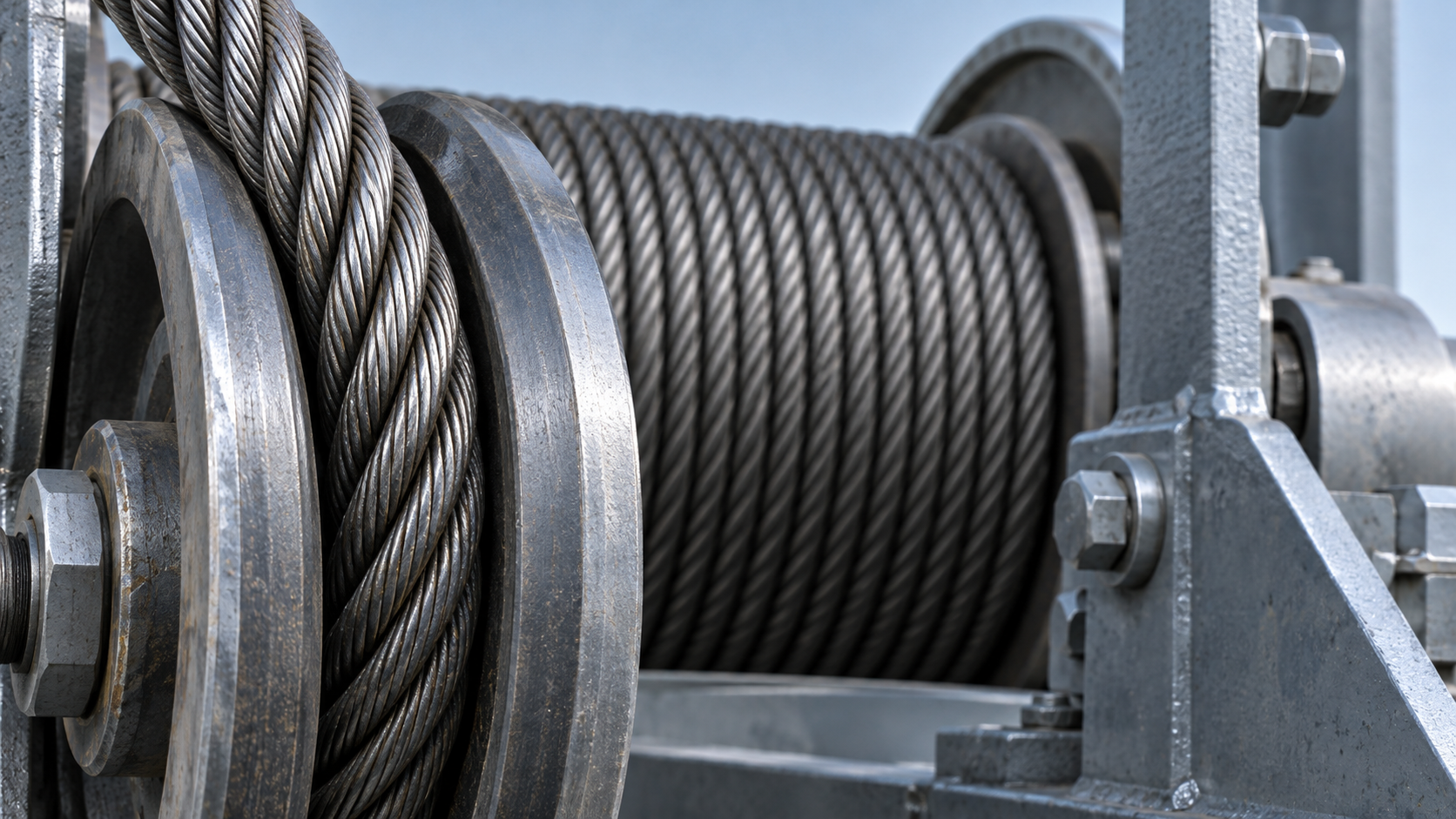

حبل فولاذي IWRC مقاس 6x36 للرافعات: الموازنة بين إجهاد الانحناء والتآكل

قد يستوفي حبل الرافعة القطر المحدد والحد الأدنى لقوة القطع، ومع ذلك يتآكل قبل الموعد المتوقع. وغالبًا ما يكمن السبب في ظروف تشغيله: الانحناء المتكرر فوق البكرات، أو الاحتكاك باللفات المجاورة على الأسطوانة، أو مروره في أخاديد لم تعد تدعمه على نحو صحيح. إن اختيار حبل سلكي 6x36 IWRC يتطلب تقييم هذه الظروف مجتمعة، لا اعتبار المرونة والقوة وحدهما دليلًا كافيًا على ملاءمته.

بالنسبة إلى المختصين بالتقييم الفني، يتمثل السؤال الأساسي في أمر عملي: هل يفوق أداء الحبل في مقاومة إجهاد الانحناء قابليته المحتملة للتآكل السطحي في هذه الرافعة تحديدًا؟ تعتمد الإجابة على التركيب الدقيق، وترتيب مرور الحبل، وظروف التشغيل، والصيانة.

ما الذي يوضحه تصنيف 6x36 IWRC، وما الذي لا يحدده

يتكون البناء الاسمي 6x36 من ست جدائل خارجية، تضم كل منها 36 سلكًا. لكن في المواصفات التجارية، قد يشمل مصطلح «فئة 6x36» تراكيب متقاربة تختلف في عدد الأسلاك وترتيبها. لذا، تحقّق من التركيب الفعلي للجدائل بدلًا من افتراض أن جميع الحبال المباعة بهذا التصنيف تتصرف بالطريقة نفسها.

يشير IWRC إلى قلب مستقل من الحبل السلكي: وهو حبل سلكي منفصل يدعم الجدائل الخارجية. وبالمقارنة مع حبل مماثل ذي قلب ليفي، يوفر حبل IWRC عمومًا مقاومة أكبر للسحق وحدًا أدنى أعلى لقوة القطع، مع اعتماد القيم الفعلية على التركيب والدرجة. وقد يكون هذا الدعم مفيدًا عندما يشكل ضغط الأسطوانة والأحمال تحديًا لثبات المقطع العرضي للحبل.

لا يحدد هذا التصنيف درجة الحبل أو تشطيبه أو اتجاه الفتل أو الحد الأدنى لقوة القطع أو خصائص مقاومة الدوران. فالحبل التقليدي ذو الجدائل الست وقلب IWRC ليس مقاومًا للدوران بطبيعته. وقد تتطلب الرفعات الطويلة غير المدعومة، أو بعض ترتيبات مرور الحبل، أو الأحمال الحساسة للدوران، تركيبًا مختلفًا معتمدًا من الشركة المصنّعة للرافعة.

الموازنة الفعلية: الأسلاك الأصغر تنحني بسهولة أكبر، لكن هامش مقاومة التآكل مهم

بالمقارنة مع تركيب نموذجي من فئة 6x19 بقطر ودرجة مماثلين، يستخدم حبل فئة 6x36 عمومًا عددًا أكبر من الأسلاك الأصغر حجمًا. وتتيح هذه الأسلاك انحناءً أسهل، ما يجعل هذا التركيب خيارًا مناسبًا للدراسة في أنظمة الرافعات التي يتكرر فيها مرور الحبل على البكرات.

لكن لهذه المرونة كلفة. فالأسلاك الخارجية الأصغر حجمًا توفر عمومًا هامشًا أقل لمقاومة التآكل لكل سلك على حدة مقارنة بالأسلاك الخارجية الأكبر. وعندما يكون التلوث الكاشط أو الأخاديد الخشنة أو الاحتكاك المستمر هو العامل السائد، قد يكون أداء تركيب مصمم لمقاومة التآكل أفضل، حتى لو كان أقل مرونة.

هذه مقارنة توضيحية للاتجاه العام، وليست توقعًا لعمر الخدمة. إذ يمكن للجدائل المضغوطة وأنماط الجدائل المختلفة والتشحيم وجودة التصنيع أن تغيّر الموازنة. اطلب من الموردين مقارنة التراكيب المقترحة، لا الاكتفاء بأسماء الفئات.

افحص هندسة الرافعة قبل اختيار الحبل

قطر البكرة ودعم الأخدود

تقارن نسبة D/d بين قطر البكرة والقطر الاسمي للحبل؛ تحقّق من طريقة قياس القطر المعتمدة في المواصفة المنطبقة. وتؤدي النسبة الأكبر عمومًا إلى تقليل شدة الانحناء. لكن مرونة الحبل لا تجعل استخدام بكرة أصغر من الحجم المناسب مقبولًا، ولا توجد نسبة دنيا واحدة تنطبق على جميع الرافعات.

تحقّق أيضًا من حالة الأخاديد. فقد يضغط الأخدود الضيق على الحبل، بينما قد لا يوفر الأخدود الواسع أكثر من اللازم أو المتآكل دعمًا كافيًا. ويمكن للأسطح الخشنة والمحامل العالقة وعدم المحاذاة أن تقلل من الفائدة المتوقعة من استخدام تركيب مقاوم لإجهاد الانحناء. اتبع متطلبات الشركة المصنّعة للرافعة والحبل بشأن شكل الأخدود وسماحاته.

طبقات الأسطوانة ونقاط التقاطع

في الأسطوانة متعددة الطبقات، يتعرض الحبل لضغط تماس موضعي عند تقاطع اللفات، وعندما ترتكز الطبقات العليا على الطبقات السفلى. ويساعد دعم IWRC على مقاومة التشوه، لكنه لا يمنع السحق أو التداخل بين اللفات. وتظل شدّة التركيب المضبوطة والتثبيت الصحيح واللف المنتظم أمورًا أساسية.

افحص زاوية انحراف الحبل على امتداد عرض التشغيل للأسطوانة. فقد تؤدي المحاذاة السيئة إلى احتكاك الحبل بالحافة ولفه بشكل غير مستقر. وإذا كانت الحبال السابقة تتلف باستمرار عند نقاط التقاطع، فمن غير المرجح أن يحل التحول إلى 6x36 وحده المشكلة الأساسية.

دورات التحميل، لا الحمولة القصوى فحسب

قد تفرض رافعتان ترفعان الحمولة القصوى نفسها متطلبات مختلفة جدًا على مقاومة الإجهاد. فقد تتراكم دورات انحناء كثيرة مع الرفعات القصيرة والمتكررة، بينما قد تواجه الرافعة التي تنفذ عددًا أقل من الرفعات الطويلة تحديات مختلفة تتعلق بالدوران ولف الحبل. أدرج التسارع والكبح وأحمال الصدمات وأي انحناء عكسي في التقييم. فالحمولة المقدرة وحدها لا تصف ظروف تشغيل الحبل وصفًا كاملًا.

حدّد مواصفات الحبل باعتباره مكوّنًا من مكونات النظام

ينبغي أن تتيح مواصفات الشراء لمهندسي الشركة وفريق المشتريات والمورد تحديد المنتج نفسه دون لبس. وبالنسبة إلى حبل IWRC سلكي 6x36، أدرج ما يلي:

• التركيب: الترتيب الدقيق للجدائل، وتفاصيل IWRC، وأي متطلبات للضغط.
• الأبعاد: القطر الاسمي، والتفاوتات المسموح بها، والطول، وظروف القياس.
• المتطلبات الميكانيكية: درجة الحبل والحد الأدنى المعتمد لقوة القطع، مع التحقق من توافقهما مع متطلبات تصميم الرافعة المعمول بها.
• متطلبات الفتل ومقاومة الدوران: الاتجاه، والفتل العادي أو فتل لانغ عند اعتماده، ومدى التوافق مع نظام مرور الحبل.
• السطح والتشحيم: التشطيب اللامع أو المجلفن، وتوافق مادة التشحيم، والتعرض للظروف البيئية.
• المستندات: معيار التصنيع المنطبق، وشهادة الاختبار، وإمكانية تتبع الدفعة، وتعليمات التركيب.

لا تعني الدرجة الأعلى لمقاومة الشد تلقائيًا أنها الخيار الأفضل. فهي لا تعوّض عن عدم ملاءمة هندسة النظام أو التآكل أو ضعف التشحيم. وبالمثل، فإن الجلفنة تحد من التعرض للتآكل، لكنها لا تلغي الحاجة إلى التشحيم والفحص المناسبين.

ميّز بين حبل تشغيل الرافعة وأحبال الرفع

قد تشتري فرق المشتريات حبل الرافعة وملحقات الرفع من المورد نفسه، لكن تصنيفاتهما ليست قابلة للتبادل. يُقيّم حبل التشغيل ضمن آلية الرافعة، بينما تتطلب مجموعة الحبل المعلق حد حمل عمل موثّقًا خاصًا بها، وتصميمًا معتمدًا لنهاياتها، ومراعاة ظروف التعليق، وتوافقًا مع نقاط التوصيل.

تورد شركة Shandong Faster Technology Co., Ltd. الحبال السلكية وأحبال الرفع المخصصة والسلاسل. ويشمل عرضها المدرج لأحبال الرفع حبل رفع سلكي مجلفن بقطر 8mm، بعين لينة، بقدرة 3tons، من عين إلى عين لأعمال التجهيز والرفع. تعامل مع عبارة «3tons» على أنها تصنيف يتطلب التحقق من المستندات، لا على أنها حمولة مؤكدة استنادًا إلى قطر 8 mm. تحقّق من شهادة المجموعة والمعيار المنطبق وطريقة التعليق وزاوية الحبل ودعم العين قبل الاستخدام.

عند التوريد لحبال الرافعات، توفر قدرات الشركة المعلنة في سحب الأسلاك والجدل وإغلاق الحبال والفحص أساسًا مفيدًا للمناقشات الفنية. ومع ذلك، ينبغي التحقق من أن نطاق الأقطار المدرج، وهو 1–20 mm، يشمل توافر التركيب المحدد 6x36 IWRC والدرجة والتشطيب والمستندات المطلوبة. فالقدرة الإنتاجية العامة لا تثبت ملاءمة حبل بعينه.

اجعل نتائج الفحص أساسًا لقرارك النهائي

قبل استبدال حبل موجود، افحص موضع تلفه وطبيعته. فتكسر الأسلاك في مناطق مرور الحبل على البكرات يشير إلى مشكلة تختلف عن تسطح الأسلاك عند نقاط تقاطع لفات الأسطوانة أو التآكل في المقاطع سيئة التشحيم. وتُعد هذه الأنماط مؤشرات وليست تشخيصات قاطعة؛ إذ قد تجتمع عدة آليات للتلف في الوقت نفسه.

سجّل قياسات القطر الأساسية وبيانات الفحص بعد التركيب. وينبغي أن تتناول عمليات الفحص اللاحقة الأسلاك المكسورة وانخفاض القطر والتآكل والتشوه والسحق وحالة النهايات. وقد لا يكون التلف الداخلي واضحًا من المظهر الخارجي؛ وقد يكون الفحص المتخصص أو الاختبار المغناطيسي للحبل مناسبًا عند اشتراطه.

اتبع تعليمات الشركة المصنّعة للرافعة ومعايير الفحص والاستبعاد ذات الصلة، مثل ISO 4309 حيثما ينطبق. وتجنب اعتماد حد عام لعدد الأسلاك المكسورة، إذ تعتمد الحدود المسموح بها على تركيب الحبل وتوزيع التلف والمتطلبات الحاكمة.

اختر 6x36 IWRC عندما تتوافق مرونته ودعم قلبه مع ظروف التشغيل الفعلية، لا لمجرد كونه حبلًا مألوفًا للرافعات. فهو خيار قوي عندما يكون إجهاد الانحناء هو العامل السائد. أما إذا كان عمر الخدمة يتأثر أساسًا بالتآكل أو الدوران أو السحق الشديد في الأسطوانات متعددة الطبقات، فادرس البدائل المعتمدة وصحّح ظروف المعدات. ويربط القرار الأفضل بين مواصفات حبل تم التحقق منها وهندسة الرافعة وخطة فحص واقعية.
