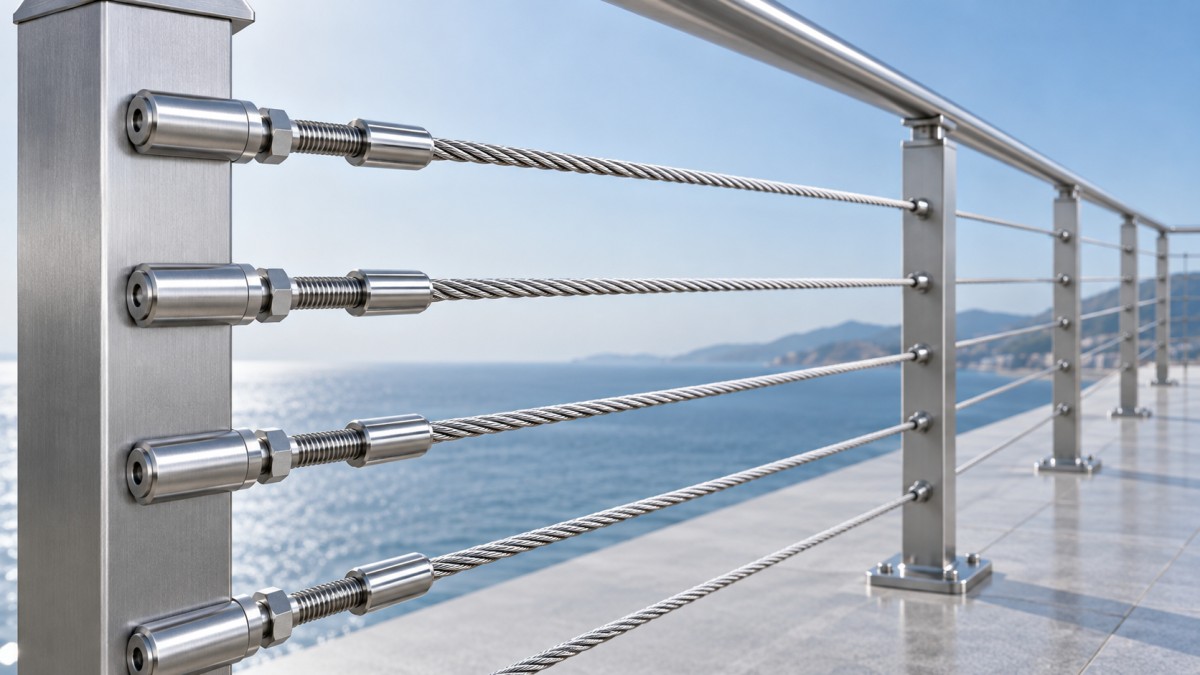

كابل من الفولاذ المقاوم للصدأ 7x7 للدرابزين: اختيار المقاس والشد والتركيبات

يبدأ تحديد مواصفات كابل فولاذي مقاوم للصدأ بتكوين 7x7 لدرابزين بالنظر إلى مجموعة الحماية كاملةً، لا إلى قوة كسر الكابل. يجب أن يعمل القطر والبحر غير المدعوم والشد بعد التركيب والوصلات الطرفية وصلابة الأعمدة معًا للحد من الحركة في ظل متطلبات الأحمال والفتحات المعمول بها. ولا يمكن لكابل أقوى أن يعوض أعمدة مرنة أو وصلة إنهاء غير مناسبة.

يتمثل القرار العملي في تحديد ما إذا كان مزيج الكابل والوصلات المقترح بتكوين 7x7 موثقًا على أنه مناسب لتخطيط الدرابزين المقصود. حدّد الأداء المطلوب وظروف التعرض قبل طلب الكابل، ثم نسّق تصميم الأعمدة وإجراء الشد بما يتوافق مع ذلك المزيج. إن التعامل مع هذه العناصر على أنها مشتريات منفصلة يؤدي إلى مشكلات توافق يمكن تجنبها وإلى مخاطر أثناء الفحص.

تأكد من ملاءمة تكوين 7x7 لتصميم الدرابزين

يتكون كابل 7x7 من سبعة جدائل، تضم كل منها سبعة أسلاك. وهو أكثر مرونة من تكوين 1x19، وأقل مرونة من 7x19. وقد تسهّل هذه المرونة التعامل معه وبعض ترتيبات التوجيه، لكنها لا تجعله تلقائيًا الخيار الأفضل لامتدادات الدرابزين المعمارية المستقيمة.

بالمقارنة مع 1x19، يُظهر 7x7 عادةً استطالة إنشائية أكبر مع استقرار أسلاكه وجدائله تحت الحمل. وهذا يختلف عن الاستطالة المرنة للفولاذ نفسه. ويكتسب هذا الفرق أهمية لأن الاستقرار الأولي قد يقلل الشد بعد التركيب، ما يستلزم إجراء ضبط بعد التركيب. ولا ينبغي افتراض ملاءمة وصلة محددة لتكوين 1x19 لتكوين 7x7، حتى عند تطابق القطر الاسمي.

عند تنفيذ امتداد مستقيم تكون فيه الاستطالة المحدودة مهمة، قارن بين نظام 7x7 موثق ونظام 1x19 مكافئ قبل اتخاذ القرار. وعند اختيار 7x7، اطلب مواصفات الشركة المصنعة للكابل وموافقة صريحة من مورد الوصلات على هذا التكوين. فلا يكفي وصف عام مثل «كابل مقاوم للصدأ» أو تطابق القطر لإثبات التوافق.

كما يحدد التكوين والطلاء تطبيقات مختلفة جوهريًا. فعلى سبيل المثال، يُستخدم حبل سلكي فولاذي مجلفن مطلي بـ PU بتكوين 7x19 وبقطري 5mm و6mm لكابل أجهزة اللياقة البدنية في أنظمة الكابلات المتحركة لمعدات اللياقة البدنية، وليس بوصفه مواصفة بديلة للدرابزين. وتشمل الأقطار النهائية المذكورة الطلاء؛ لذا يجب اختيار وصلات الدرابزين وفق القطر الفعلي للكابل المعدني والتكوين المعتمد.

حدّد حجم الكابل وفقًا للبحر والانحراف، لا للمظهر وحده

يؤثر قطر الكابل في قوة الكسر والصلابة المحورية وأبعاد الوصلات والمظهر المرئي. لكنه لا يحدد بمفرده مدى امتثال الدرابزين. فعند التعرض لحمل عرضي، تعتمد حركة الكابل أيضًا على الشد المسبق والبحر الصافي بين الدعامات وتباعد الكابلات وحركة الهيكل الداعم.

هذه الأحجام نقاط للمقارنة وليست توصيات عامة. ولا ينبغي اعتبار المقاسات بالبوصة والمقاسات المترية بدائل متطابقة من دون التحقق من تفاوتات الأبعاد. فقد لا تقبل وصلة مصممة لكابل قطره 3.0 mm كابلًا بقطر 1/8-inch على نحو صحيح.

ميّز بين طول المسار من وصلة طرفية إلى أخرى والبحر غير المدعوم. قد تقلل الدعامات الوسيطة التي يمر الكابل عبرها من حركته الموضعية، لكنها ليست بالضرورة مصممة لمقاومة القوى الطولية التي تتحملها أعمدة النهايات. كما يجب تصميم فتحاتها وأدلتها ووسائل تثبيتها لتحمل الأحمال العرضية وحماية الكابل.

تحقق من متطلبات الدرابزين المعتمدة محليًا، بما يشمل الارتفاع المطلوب والأحمال الإنشائية وقيود الفتحات وأي قيود على الحشوات القابلة للتسلق. إذا كان هناك معيار للفتحات يُطبّق تحت الحمل، فلا يكفي تباعد الكابلات دون حمل لإثبات الامتثال. واترك هامشًا مناسبًا في التصميم بدلًا من ضبط التباعد عند الحد الأقصى المسموح به للفتحة وافتراض أنه لن يتغير.

اضبط الشد وفقًا لحدود المجموعة

لا يوجد شد تركيب موحد يناسب جميع درابزينات الكابلات الفولاذية المقاومة للصدأ بتكوين 7x7. استخدم القيمة وطريقة القياس المحددتين للمجموعة المعتمدة. وتفرض قوة الكابل وسعة وصلة الإنهاء وصلابة الأعمدة وسعة المراسي ومقدار مشوار الضبط المتاح قيودًا على قيمة الشد.

يقلل الشد المسبق الأعلى حركة الكابل، لكنه يزيد أيضًا القوى المستمرة المؤثرة في الهيكل. وللتوضيح، تولّد عشرة كابلات متوازية، مشدودة كل منها إلى 1 kN، قوة سحب طولية مجمعة تقارب 10 kN على عمود النهاية، قبل احتساب تأثيرات التصميم الأخرى. هذا توضيح للقوة، وليس توصية بشد الكابل. كما يؤدي توزيع هذه القوى على ارتفاع العمود إلى توليد عزم انحناء.

إذا انثنى العمود إلى الداخل أثناء الشد، تقل المسافة بين النهايات ويتغير شد الكابل. وقد يؤدي رفع قيمة الشد للتعويض عن ذلك إلى تفاقم التشوه. راجع مقاطع أعمدة النهايات وألواح القواعد والمراسي ومسافات الحواف والركيزة الحاملة قبل التركيب. فالتوصيل ببلاطة إنشائية لا يعادل التوصيل عبر ألواح الأرضية إلى دعامة لم يُقيّم مدى كفايتها.

عند الزوايا، حدّد ما إذا كانت الكابلات ستنتهي أم ستمر عبر دليل مصمم خصيصًا لهذا الغرض. إن تغيير اتجاه كابل مشدود يولّد قوة محصلة عند الزاوية؛ ولا يُعد الثقب المحفور تلقائيًا تفصيلًا مقبولًا لتغيير الاتجاه. كما قد تتسبب الحواف الحادة الملامسة في إتلاف الأسلاك.

ركّب الكابلات وشدّها وفق تسلسل متوازن يحدده مورد النظام، بدلًا من شد كابل واحد بالكامل بينما تظل الصفوف المجاورة مرتخية. استخدم مقياس شد مناسبًا لقطر الكابل وتكوينه، وسجّل القراءات في موضع ثابت. ولا يُعد تقدير الشد باليد أو عزم صامولة الشد بديلًا موثوقًا، لأن الاحتكاك وسلوك الكابل يؤثران في النتيجة.

اترك طولًا كافيًا لمشوار القلاوظ لإجراء الضبط الأولي ولمواجهة الاستقرار اللاحق. التزم بالفترة التي يحددها المورد لإعادة الفحص، وراعِ درجة الحرارة عند مقارنة القراءات، إذ يمكن للاختلاف في التمدد الحراري بين الكابل والهيكل أن يغير الشد. لا تستخدم إعادة الشد الدورية لإخفاء استمرار حركة الأعمدة أو انزلاق وصلات الإنهاء.

اختر الوصلات بوصفها مكونات حاملة للأحمال

يجب أن تتوافق الوصلات الطرفية مع قطر الكابل وتكوينه ومادته وسعته المطلوبة. اطلب بيانات أداء وصلة الإنهاء للمزيج الفعلي الذي سيتم توريده. فقوة الكسر الدنيا للكابل لا تعادل سعة المجموعة القابلة للاستخدام، ولا ينبغي افتراض أن كفاءة وصلة الإنهاء تبلغ 100%.

تتطلب النهايات المكبوسة الأدوات والقوالب وعمق الإدخال ومعايير الفحص المحددة. وقد يقلل الكبس في المصنع العمليات الميدانية، لكنه يتطلب معلومات دقيقة عن الطول وهامشًا كافيًا للضبط. وتتيح النهايات المكبوسة ميدانيًا التصنيع في الموقع، شريطة ضمان سهولة الوصول والتحكم في الأدوات وكفاءة الفنيين.

توفر الوصلات الميكانيكية أو الخالية من الكبس مسارًا آخر للتركيب، لكن مصطلح «خالية من الكبس» لا يعني التوافق العام. فقد تكون عناصر التثبيت مخصصة لتكوين معين، وقد لا تناسب بعض التصميمات ترتيبات جدائل محددة. اطلب تأكيدًا صريحًا لتكوين 7x7 بدلًا من الاعتماد على صورة المنتج أو مقاسه الاسمي.

قبل الشراء، حدّد ما يلي:

• واجهة نقل الأحمال: التوصيل عبر العمود، أو جلبة ملولبة، أو حامل سطحي، أو وصلة هندسية أخرى.
• سماكة العمود وهندسة تثبيت الوصلة الطرفية وإمكانية الوصول للتركيب والضبط.
• الحد الأدنى لتعشيق القلاوظ وطريقة القفل ومقدار مشوار الضبط المتبقي.
• طول قطع الكابل، بما يشمل أطوال الإدخال وموضع البداية المحدد للوصلة.

تتطلب المسارات على السلالم وصلات متوافقة مع الزاوية أو تفاصيل تثبيت معتمدة. وقد يؤدي إجبار كابل مائل على الدخول في وصلة مصممة لسحب مستقيم إلى تحميل جانبي. وينبغي إنهاء الأطراف المكشوفة والقلاوظ من دون حواف حادة، مع الحفاظ على مقدار التعشيق الذي تشترطه الشركة المصنعة.

حدّد مقاومة التآكل وأدلة القبول

يُفضّل عمومًا الفولاذ المقاوم للصدأ من الدرجة 316 على الدرجة 304 في المناطق التي يكون فيها التعرض للكلوريدات كبيرًا، بما في ذلك المواقع الساحلية. لكنه ليس محصنًا من التآكل. فتراكم الأملاح والشقوق المحمية وأدوات التصنيع الملوثة والمواد المجاورة غير المتوافقة قد تؤثر سلبًا في الأداء. ويتطلب الكابل والوصلات والتوصيلات المحيطة تنسيقًا في اختيار المواد وتصريف المياه.

حدّد متطلبات سهولة التنظيف والصيانة بالتوازي مع درجة المادة. فقد يحتفظ الدرابزين المحمي، الذي لا تغسله الأمطار كثيرًا، بالملوثات رغم ظهوره في موضع محمي. تجنب تلوث الفولاذ المقاوم للصدأ بالكربون أثناء القطع والتصنيع، واتبع توصيات المورد بشأن المعالجة السطحية.

ينبغي أن تحدد مواصفات الشراء درجة الفولاذ المقاوم للصدأ وتكوين 7x7 والقطر الاسمي والتفاوت المسموح به وقوة الكسر الدنيا وحالة السطح ومتطلبات الطول وإمكانية تتبع الدفعة. واشترط تقديم وثائق توافق الوصلات بشكل منفصل. فشهادة نظام جودة عامة لا تثبت أن مجموعة الدرابزين المكتملة تستوفي متطلبات المشروع.

استكمل قبول التركيب بأدلة تخص المجموعة، تشمل الرسومات المعتمدة وسجلات المواد وفحوص وصلات الإنهاء وقراءات الشد ومحاذاة الأعمدة وفحوص المراسي وقياسات الفتحات في ظروف التقييم المعمول بها. احسم أي اختبارات مطلوبة قبل الطلب. فقد يُورّد الكابل على نحو صحيح، ومع ذلك يصبح جزءًا من درابزين غير مقبول إذا لم تُنسّق دعاماته أو وصلاته أو ضوابط تركيبه.
