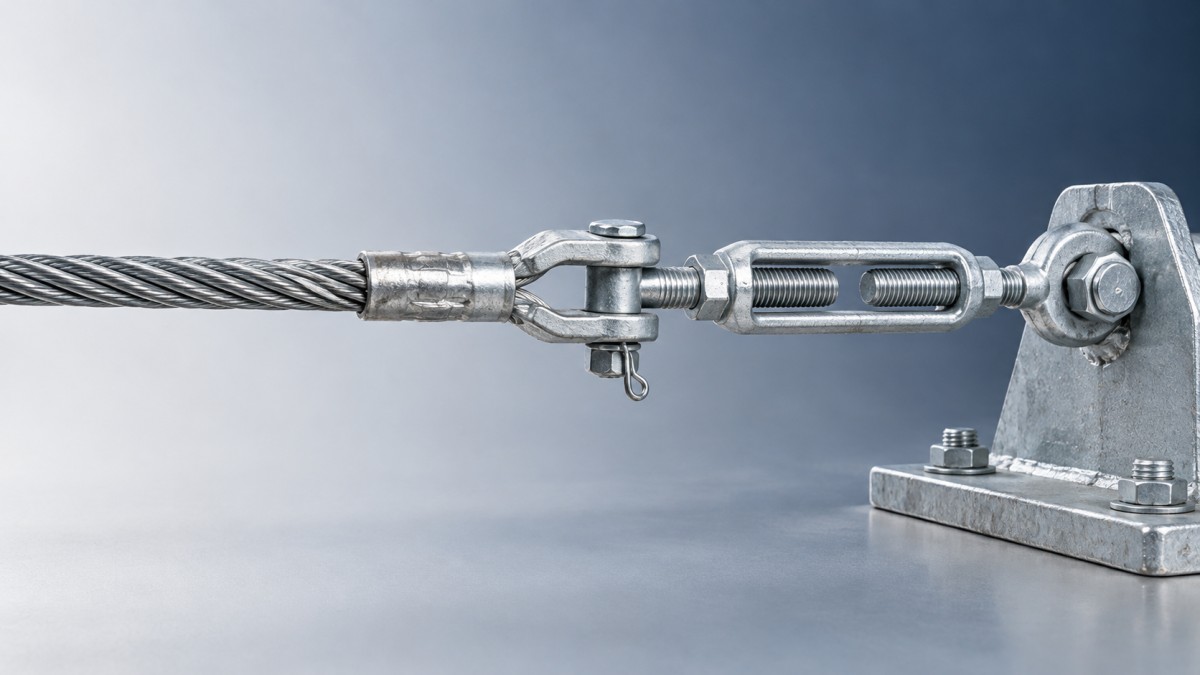

جديلة سلك مجلفن 1x19 لأسلاك التثبيت: خيارات القوة والنهايات

يُعدّ جديل السلك المجلفن 1x19 خيارًا مناسبًا لأسلاك الشدّ التي تتحمل شدًا مستمرًا مع قدر ضئيل من الانحناء. ويساعد تركيبه الصلب نسبيًا على الحفاظ على هندسة مستقرة، لكن القطر وحده لا يكفي لتحديد مدى موثوقية أدائه. ويتوقف الاختيار على الحد الأدنى الموثق لقوة كسر الجديل، والأحمال التي يتعرض لها الهيكل، وقدرة مجموعة التثبيت الطرفية كاملةً.

تتمثل نقطة البداية العملية في تقييم الجديل ووصلاته الطرفية معًا. فالجديل الأقوى لا يقدم فائدة تُذكر إذا انزلقت نهايته أو أتلفت الأسلاك الخارجية أو أحدثت انحناءً حادًا. وينبغي أن يبدأ التقييم الفني بمتطلبات الحمل وطريقة التثبيت المعتمدة، ثم ينتقل إلى القطر وفئة المقاومة والحماية من التآكل وتفاصيل التركيب.

مجالات استخدام 1x19 والقيود التي يفرضها التصلب

يتكون جديل 1x19 من تسعة عشر سلكًا مرتبة في جديل واحد. وبالمقارنة مع الحبال المرنة متعددة الجدائل، فهو محدود المرونة ويناسب عناصر الدعم المستقيمة المعرضة للشد. ولذلك يلائم الصواري والأعمدة المدعومة بأسلاك الشد والهياكل المماثلة، حيث يظل الكابل ثابتًا إلى حد كبير بعد التركيب.

ويضع تصلبه حدودًا لاستخدامه أيضًا. فقد يتغير شد سلك الشد بفعل الرياح أو أحمال التشغيل الأخرى من دون أن ينحني مرارًا حول بكرة. وهذه ظروف تشغيل مختلفة. أما الانحناء المتكرر ومسارات التوجيه الضيقة والحركة المفصلية عند النهايات، فتتطلب تقييمًا منفصلًا، إذ قد يحدد الإجهاد الموضعي الناتج عن التعب أداء السلك حتى عندما يظل الحمل المحوري دون حد مقاومة الجديل.

يوضح أحد منتجات الكابلات المرنة سبب ضرورة النظر إلى التركيب والأبعاد معًا. يستخدم حبل سلكي فولاذي مجلفن مطلي بـ PU، 7x19، بقطري 5mm و6mm، للاستخدام في كابلات أجهزة اللياقة البدنية تركيبًا متعدد الجدائل لأنظمة كابلات أجهزة اللياقة البدنية. وتُميّز أبعاده المدرجة بين حبل فولاذي قطره 3.2 mm مطلي حتى 5.0 mm، وحبل فولاذي قطره 4.0 mm مطلي حتى 6.0 mm. ولا توفر هذه الأقطار بعد الطلاء أساسًا لمقارنة مقاومته أو توافق نهاياته مع جديل شد مكشوف له القطر الخارجي الاسمي نفسه.

عند تركيب أسلاك الشد، تحقق من المسار الفعلي قبل اختيار العتاد. ينبغي أن يقترب الجديل من نهايته على محور الحمل المقصود، من دون أن تجبره حاملة أو وصلة شد على الانحراف جانبًا. وإذا أدت حركة الهيكل إلى تغيير هذا التوافق، فيلزم أن يتيح الاتصال حركة مفصلية مناسبة. ولا ينبغي أن يصبح الجديل الصلب مفصلًا يمتص الحركة.

تعامل مع المقاومة باعتبارها متطلبًا لمجموعة التركيب

الحد الأدنى لقوة الكسر هو معامل المقاومة الأساسي عند اختيار الجديل. وهو يحدد حدًا للكسر وفق شروط الاختبار المعمول بها، ولا يمثل شدًا تشغيليًا مسموحًا به. ويؤثر كل من القطر وفئة مقاومة شد الأسلاك في هذه القيمة، كما تؤثر فيها تفاصيل التركيب ومتطلبات التصنيع. لذلك لا توفر عروض الأسعار المعتمدة على القطر وحده معلومات كافية للاعتماد الفني.

اطلب الحد الأدنى لقوة الكسر للجديل المعروض تحديدًا، إلى جانب مواصفاته ووثائق الفحص أو الاختبار الداعمة. وافصل بين مقاومة شد السلك وقوة كسر الجديل الكامل؛ فلا يمكن اعتبار قيمة مقاومة المادة ببساطة قدرة الجديل النهائي.

تُستمد القدرة المطلوبة من تحليل أحمال الهيكل. ولا يمثل الشد المسبق عند التركيب سوى عنصر واحد من عناصر الحمل. فقد تؤثر الرياح والجليد، حيثما ينطبق، وتأثيرات الحرارة والإزاحة الهيكلية والتوزيع غير المتساوي للحمل في شد أسلاك الشد. كما تؤثر زاوية سلك الشد، لأن الشد اللازم لتوفير قوة تقييد معينة يعتمد على الهندسة. وقد يتطلب ترتيب أسلاك الشد ذي الزاوية الأقل شدًا أكبر في الجديل لتوفير قوة التقييد الأفقية نفسها.

ثم يدخل أداء التثبيت الطرفي في الحساب. وعندما تستخدم طريقة التصميم كفاءة تثبيت موثقة، يُعدّل الحد الأدنى لقوة كسر الجديل وفقًا لها قبل تطبيق متطلبات السلامة اللازمة. أما إذا كانت للمجموعة قدرة مصنفة محددة مباشرة، فاستخدم هذا التصنيف ضمن الشروط المذكورة له. وتجنب الجمع بين تصنيفات محسوبة على أسس مختلفة.

إن استخدام نسبة كفاءة عامة مأخوذة من تركيب حبل مختلف أساس ضعيف للاعتماد. فقد يعتمد الأداء على قطر الجديل وفئة مقاومة الأسلاك والطلاء وهندسة الوصلة وإجراءات التركيب. كما يجب أن تتوافق قدرات جسم الوصلة والدبوس والقيد ووصلة الشد واتصال المرساة. ويحدد أضعف مكوّن أو اتصال ذي صلة القدرة التشغيلية للمجموعة.

ويستحق التصلب تقييمًا مستقلًا. فمحدودية المرونة لا تعني انعدام الاستطالة. وقد تؤثر الاستطالة المرنة واستقرار المجموعة الأولي والحركة عند الوصلات في المحاذاة والشد المسبق. وعندما يكون موضع الصاري أو انحرافه حساسًا، اطلب بيانات الحمل–الاستطالة ذات الصلة للجديل وحدد كيفية ضبط الشد والتحقق منه بعد التركيب.

اختر طريقة التثبيت الطرفي قبل إصدار طلب الجديل

ينبغي حسم اختيار طريقة التثبيت الطرفي مبكرًا، لأنها قد تحدد مواصفات الجديل وعملية التركيب. وتستحق ثلاثة خيارات التقييم: مقابض أسلاك الشد المشكلة مسبقًا، والوصلات المكبوسة، وأنظمة المقابس المصممة هندسيًا. ويتطلب كل خيار أدلة على توافقه مع الجديل الفعلي.

مقابض أسلاك الشد المشكلة مسبقًا

ينقل المقبض المشكل مسبقًا الحمل عبر عناصر حلزونية ملتفة حول الجديل. وقد يكون مناسبًا للتركيب الميداني، لكن يجب تحديده بما يتوافق مع تركيب الجديل وقطره وفئة مقاومته وطلائه وظروف الخدمة المقصودة. ولا يثبت التشابه في الشكل أو تطابق القطر الاسمي قابلية التبادل.

قيّم مجموعة المقبض كاملة، بما في ذلك القلب الداعم أو عتاد التوصيل واتجاه التركيب ومتطلبات التثبيت وأي قيود على إعادة الاستخدام. وينبغي أن تغطي إرشادات المورد الخاصة بالتطبيق الجديل المختار صراحةً. ولا ينبغي افتراض ملاءمة مقبض مؤهل لتركيب مختلف لأسلاك الشد لجديل 1x19.

الوصلات المكبوسة

يمكن أن توفر النهايات المكبوسة وصلات طرفية مدمجة ومنضبطة، ولا سيما عند تصنيع المجموعات بطول محدد. وتعتمد موثوقيتها على توافق الوصلة مع الجديل، واستخدام الأدوات المناسبة، واتباع عملية كبس محددة. فقد يؤدي الضغط المفرط إلى إتلاف الأسلاك، بينما قد يؤدي الضغط غير الكافي إلى عدم توفير قدرة تثبيت كافية.

اطلب متطلبات التوافق من مُصنّع الوصلة ومعايير الفحص من مُصنّع المجموعة. وقد تشمل الضوابط ذات الصلة الأبعاد النهائية وتحديد الأدوات والفحص البصري واختبارات الحمل المحددة. ولا يثبت ادعاء عام بقدرة المورد على كبس عُرى الحبال السلكية أن وصلة معينة مؤهلة للاستخدام مع سلك الشد هذا.

يجب أيضًا مراعاة إمكانية الضبط في الموقع. إذ يجب أن تتيح المجموعة المنتهية في المصنع التعامل مع المسافة الفعلية بين نقاط التوصيل وأبعاد النهايات ومجال ضبط كافٍ لوصلة الشد لتحقيق الشد المسبق المحدد.

المقابس والعُرى المصنّعة ميدانيًا

قد تلائم أنظمة المقابس المصممة هندسيًا بعض التطبيقات، بشرط أن يشمل تصميمها وإجراءات تجهيزها الجديل المختار. وتختلف ضوابط تركيب الأنظمة المصبوبة عن الميكانيكية، ولا يمكن نقل تصنيفات أحد الترتيبين إلى الآخر.

تتطلب العُرى المثبتة بالمشابك تقييمًا دقيقًا على وجه الخصوص. إذ يقاوم جديل 1x19 الصلب تشكيله حول القلب، وقد لا تشمل تعليمات مشابك الحبال السلكية المعتادة هذا التركيب. ولا تستخدم مثل هذا الترتيب إلا إذا كانت الجهة المصنّعة للعتاد تدعم التطبيق المحدد صراحةً وتقدم معلومات التركيب والقدرة. وينطبق فحص التوافق نفسه على مقابس الإسفين.

افحص مسار الحمل عند كل نهاية: دخول الجديل ونصف قطر الدعم والمحاذاة وملاءمة الدبوس والخلوص تحت الشد. فقد تتمتع الوصلة بقوة اسمية كافية، بينما تتسبب هندستها المحيطة في انحناء موضعي ضار.

حدد الحماية من التآكل وأدلة القبول معًا

يوفر الجلفنة حماية من التآكل، لكن كلمة «مجلفن» لا تحدد كمية الطلاء أو جودته أو العمر الافتراضي المتوقع. وينبغي أن تحدد مواصفات الجديل متطلبات الطلاء المعمول بها والأدلة المستخدمة لإثبات الامتثال. وقد يغير التعرض للأملاح والملوثات الصناعية والرطوبة المستمرة والتآكل الميكانيكي مستوى الحماية اللازم.

وتتطلب النهايات اهتمامًا خاصًا، لأنها قد تحتجز الرطوبة أو تحجب سطح الجديل أو تتلف الزنك أثناء التجميع. حدد تشطيبات متوافقة للوصلات ومعالجة معتمدة للمناطق المكشوفة أو المتضررة عند اللزوم. كما يحتاج الغطاء الواقي إلى خطة للتصريف والفحص؛ إذ إن احتجاز الماء حول وصلة طرفية قد يقوض الغرض منه.

للمقارنة الفنية، ينبغي أن تتضمن حزمة الشراء المفيدة ما يلي:

• تركيب الجديل وقطره الاسمي وتفاوتاته وفئة مقاومته والحد الأدنى لقوة كسره والمواصفة المعمول بها.
• متطلبات طلاء الجلفنة ووثائق القبول المرتبطة بها.
• الشركة المصنّعة للوصلة ونوعها وأدلة التوافق وقدرة المجموعة وإجراءات التركيب.
• الطول النهائي للمجموعة ونقاط مرجع القياس ومقدار الضبط المتاح والفحص أو الاختبار المطلوب.
• الشد المسبق عند التركيب وطريقة ضبط الشد والترتيبات اللازمة للفحص اللاحق.

ينبغي أن يؤثر توفر إمكانية الفحص بقدر تأثير سهولة التجميع الأولي في الاختيار. إذ يجب أن تتيح الوصلة النهائية وسيلة عملية للكشف عن الانزلاق أو الأسلاك المكسورة أو التآكل أو العتاد المفكوك أو فقدان الشد. وحدد معايير القبول والاستبدال المناسبة للهيكل ونظام الوصلات قبل التركيب.

يصبح عرض السعر مفيدًا من الناحية الفنية عندما يحدد مواصفات للجديل وترتيبًا معتمدًا للتثبيت الطرفي يفيان معًا بحمل التصميم. وإذا اقتصر على القطر وادعاء المقاومة وصورة للوصلة، فالخطوة التالية هي الحصول على أدلة المجموعة الناقصة قبل الالتزام بهذا التوافق.
