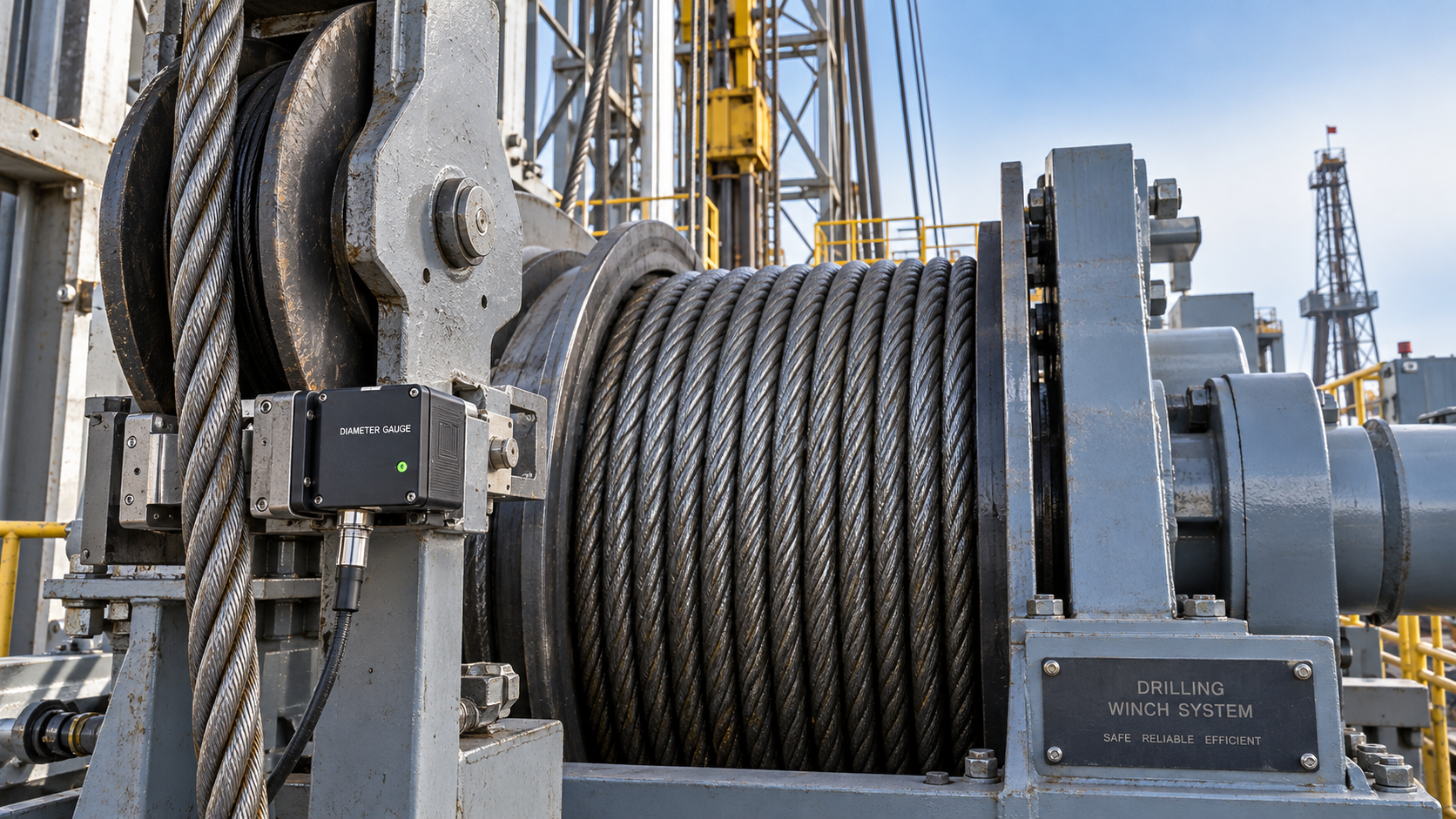

تآكل حبل الحفر النفطي: تخطيط عمليات الفحص والصيانة بنظام الانزلاق والقطع

قد يبدو جزء من خط الحفر النفطي، يسهل الوصول إليه، صالحًا للاستخدام، بينما يتراكم الإجهاد الناتج عن التعب عند البكرات أو نقاط تقاطع الحبل على الأسطوانة أو المواضع التي تتعرض للتحميل المتكرر. وأثناء الصيانة الدورية، يشكل هذا التدهور غير المتساوي تحديًا عمليًا: فقد لا يكشف الفحص البصري تلفًا قد يؤدي إلى توقف غير مخطط له أو يهدد سلامة الرفع.

ينبغي أن تجمع خطة الصيانة بين عمليات الفحص المحددة بحسب الموقع، وسجلات ظروف التشغيل، ومتطلبات التقديم والقطع التي تحددها الشركة المصنّعة للحفارة. وتعمل صيانة التقديم والقطع على إعادة توزيع التعرض للتشغيل وإزالة طول محدد مسبقًا من الحبل المستخدم؛ لكنها لا تصلح الحبل السلكي التالف ولا تلغي معايير الاستبعاد. يجب إخراج أي خط تظهر عليه علامات تدهور تستوجب الاستبعاد من الخدمة، حتى إن لم يحن موعد القطع التالي المقرر بعد.

ابدأ بخريطة للتآكل، لا بمجرد جدول زمني

لا يؤثر الانحناء المتكرر وضغط التلامس بالتساوي في جميع أجزاء الحبل. فالجزء الذي يمر عبر مجموعة البكرات المتحركة والثابتة يتعرض لانحناء دوري، بينما تواجه الأجزاء الملامسة للأسطوانة ضغوطًا وظروف كشط ولف مختلفة. وقد تؤدي أنماط التشغيل المتكررة إلى تركّز التدهور في مواضع عمل معينة.

قبل تحديد فترات الفحص، اجمع بيانات تعريف الحبل، وتاريخ تركيبه، وتركيبه الإنشائي، وقطره، ودرجته، وترتيب تمريره المعتمد، وسجلات التقديم والقطع السابقة. وتأكد من أن الخط المركب يطابق مواصفات الحفارة. إن غياب بيانات التعريف أو عدم وضوح سجل الصيانة يحرم الفريق من أساس موثوق لتقدير مقدار الخدمة المتراكمة.

حدّد مواقع الفحص على مخطط تمرير الحبل، واربط الملاحظات بنقطة مرجعية ثابتة على الحبل. فعبارة «أسلاك مكسورة قرب مجموعة البكرات» لا تقدم تفاصيل كافية لإجراء مقارنة لاحقًا. سجّل طول الجزء المتأثر، وموضعه بالنسبة إلى الجدائل، وطريقة القياس، وظروف التشغيل، بحيث يمكن العثور على المنطقة نفسها مجددًا.

• مناطق تلامس البكرات: ابحث عن الأسلاك المكسورة، والتآكل، والتسطح، وعلامات سوء التوجيه. وافحص حالة أخاديد البكرات ودورانها، إلى جانب الحبل.
• مناطق تقاطع الحبل على الأسطوانة وانتقاله بين الطبقات: تحقّق من وجود سحق أو جدائل مشوهة أو لف غير منتظم. وقد يشير التلف هنا إلى مشكلات في لف الحبل على الأسطوانة أو في الأسطوانة نفسها، لا إلى الإجهاد الناتج عن التعب المعتاد وحده.
• مرساة الطرف الثابت ونقاط الإنهاء: افحص الأجزاء التي يمكن الوصول إليها من الحبل ومكوناته بحثًا عن الحركة والتآكل والتشوه وعدم التثبيت الصحيح، مع الالتزام بمتطلبات التجميع المعتمدة.
• الأجزاء الأقل ظهورًا: أدرج الأجزاء التي تكون مخفية عادةً بسبب موضع التشغيل. ففحص الجزء المتاح لا يعادل فحص خط التشغيل بأكمله.

ميّز بين الملاحظات الدورية والتقييم التفصيلي للحالة

تساعد الفحوص الدورية على اكتشاف التغيرات بين عمليات الفحص المخططة. وينبغي أن تركز على التلف الجديد، وحالة التشحيم، واللف غير الطبيعي، والمشكلات المرئية في البكرات أو نقاط التثبيت. أما الفحوص التفصيلية فتتطلب إمكانية وصول آمنة وتغطية كافية لتقييم الحبل وفق معايير الاستبعاد المعمول بها.

أمّن المعدات وفق إجراء العزل ودعم الأحمال المعتمد للحفارة قبل إجراء الفحص الدقيق. لا تلمس حبلًا متحركًا، ولا تعرّض الأفراد لمعدات معلّقة. وعند الحاجة إلى تحريك الحبل بطريقة مضبوطة لإظهار أجزاء إضافية منه، استخدم أسلوبًا موثقًا يفصل بين تحريك الحبل وفحصه يدويًا.

قِس القطر بالطريقة المحددة عبر القمم الخارجية للحبل، باستخدام أداة مناسبة وفي ظروف متسقة. واربط القياسات بمواقع محددة. لا تكفي قراءة واحدة للقطر لتحديد حالة الخط بأكمله، كما أن المظهر الخارجي وحده لا يستبعد التلف الداخلي بصورة موثوقة.

إذا استدعت الملاحظات البصرية أو سجل الخدمة أو الاشتباه في وجود تدهور داخلي ذلك، فرتّب لإجراء تقييم إضافي على يد أفراد مؤهلين. وقد يدعم الفحص المغناطيسي للحبال عملية التقييم عندما يكون مناسبًا للحبل والتطبيق، لكنه لا يحل محل الفحص البصري أو معايير القبول المعمول بها.

عدّل توقيت الفحص استنادًا إلى ظروف التشغيل

لا يعكس الفاصل الزمني التقويمي وحده التغيرات في الأحمال أو مسافة الحركة أو كثافة التشغيل. وإذا كان برنامج صيانة الحفارة يعتمد حساب الحمولة والمسافة (ton-mile)، فاحسب ظروف التشغيل وسجّلها بالطريقة المعتمدة. واحتفظ بتواريخ الفحص إلى جانب ظروف التشغيل المتراكمة، لتستند قرارات الصيانة إلى الوقت المنقضي والاستخدام الفعلي معًا.

لا تنقل فترة التقديم والقطع من حفارة أخرى لمجرد أن قطر الحبل متماثل. فقد يؤثر اختلاف تمرير الحبل، وترتيب مجموعة البكرات، وهندسة الأسطوانة، وتركيب الحبل، وأحمال التشغيل، وظروف الخدمة في مواضع تراكم التلف وسرعة تطوره.

قصّر الفترة بين التقييمات بعد وقوع تحميل كبير، أو اهتزاز غير طبيعي، أو مشكلة في لف الحبل، أو انقطاع غير متوقع للأسلاك، أو تغيير في ترتيب التشغيل. وثّق الحدث والنتائج المترتبة عليه. وينبغي أن يؤدي تكرر التدهور في الموقع نفسه من المعدات إلى التحقيق في حالة ذلك المكوّن، لا إلى زيادة وتيرة قطع الحبل فحسب.

حدّد مدى ملاءمة التقديم والقطع

التقديم والقطع إجراء مخطط لإدارة تعرض الحبل للتشغيل، وليس إصلاحًا للتلف. يؤدي تقديم الحبل إلى تحريكه عبر نظام تمريره، بحيث تشغل أجزاء مختلفة المواضع الأكثر تعرضًا للتشغيل. أما القطع فيزيل طولًا محددًا من الحبل المستخدم. ويحدد البرنامج المعتمد أطوال التقديم والقطع ومواعيدهما، وكيفية تنظيم الحركات المتعاقبة لتجنب وضع الأجزاء نفسها مرارًا عند نقاط التلامس الحرجة.

قبل التصريح بالعمل، أجب عن ثلاثة أسئلة:

1. هل لا يزال الخط مقبولًا بموجب متطلبات الفحص والاستبعاد المعمول بها؟
2. هل يستدعي سجل ظروف التشغيل الحالي أو اتجاه الحالة تنفيذ إجراء الصيانة المخطط؟
3. هل يمكن إتمام الإجراء الخاص بالحفارة مع توفير احتياطي كافٍ من الحبل، وتثبيت صحيح، وترتيب الأسطوانة المطلوب؟

لا يمكن لسجل ظروف تشغيل مُرضٍ أن يلغي أثر التلف المادي. وفي المقابل، لا يبرر المظهر المقبول للحبل تمديد فترة صيانة محددة من دون أساس هندسي معتمد. وعندما تكون السجلات غير مكتملة، لا تقدّر العمر المتبقي اعتمادًا على المظهر وحده.

حضّر العمل وفق إجراء الحفارة

ينبغي أن تحدد حزمة العمل كميات التقديم والقطع المصرح بها، وحالة المعدات، وترتيبات دعم الأحمال، ومتطلبات العزل، ومسؤوليات الأفراد، وفحوص القبول. تحقّق من طول الحبل الاحتياطي المتاح والطول المطلوب إبقاؤه قبل بدء العمل. ويجب أن يتبع قطع الحبل وتجهيز أطرافه تعليمات الشركة المصنّعة للحد من حركة الجدائل والحفاظ على حالة الإنهاء المطلوبة.

تحتاج أي معدات رفع مساعدة تُستخدم أثناء الصيانة إلى اختيار وفحص مستقلين. ولمهام الدعم المناسبة، توفر حلقات حبال الرفع من الحبل السلكي ذات الثقل الداخلي (الثيمبل)، وحبال الرفع وتجهيزاتها، للاستخدام في الرفع عينًا محمية بثقل داخلي مصممة للحد من التآكل عند انحناء نقطة التوصيل. وهذه معدّات رفع منفصلة وليست بديلًا عن خط الحفر. ويجب التأكد من ملاءمتها استنادًا إلى حد حمل العمل الموثق للتجميعة المكتملة، وتكوين الربط، وهندسة التوصيل، وحالة الفحص، لا إلى مقاومة شد الحبل أو نسبة مئوية معلن عنها لقوة الكسر.

بعد عملية التقديم والقطع، افحص نقاط التثبيت والإنهاء المتأثرة، وتأكد من صحة تمرير الحبل ولفه، ومن عدد لفات الأسطوانة المطلوبة والأطوال المتبقية. وأتمّ فحوص التشغيل المضبوطة المحددة قبل إعادة الحفارة إلى التشغيل المعتاد. ويجب معالجة أي حركة غير متوقعة للحبل، أو لف غير سليم، أو توجيه غير طبيعي قبل استئناف الخدمة.

استكمل السجل بما يدعم القرار التالي

سجّل الأطوال التي جرى تقديمها وقطعها فعليًا، وظروف التشغيل المتراكمة، ونتائج الفحص، وعيوب المعدات التي جرى إصلاحها، والشخص الذي صرّح بإعادة الحفارة إلى الخدمة. واحتفظ بالصور والقياسات المرتبطة بخريطة التآكل. وحدّث سجل موضع الحبل كي يراعي الفحص التالي انتقال الأجزاء التي سبق تشغيلها.

افحص الجزء المُزال متى كان ذلك عمليًا. فقد يساعد التآكل الموضعي المركّز على تحديد المشكلات غير المعالجة في البكرات أو الأسطوانة أو التشحيم أو المناولة. وإذا كشف الفحص التالي عن تكرار تلف مماثل في وقت أقصر، فراجع حالة المعدات وبرنامج الصيانة بدلًا من تقصير فترة القطع مرارًا من دون تحديد السبب.
