السلك المرن المصنوع من الفولاذ المقاوم للصدأ: لماذا يهم التركيب عند الثني المتكرر

يجب تحديد مواصفات الحبل السلكي المصنوع من الفولاذ المقاوم للصدأ والمخصص للثني المتكرر وفقًا لتركيبه وهندسة الانحناء وشد التشغيل معًا. فقد يستوفي الحبل متطلبات الحد الأدنى لقوة الكسر، ومع ذلك تتعرض أسلاكه الفردية للكسر أثناء الحركة الدورية إذا كان قطرها كبيرًا جدًا بالنسبة إلى الانحناء، أو لم تتمكن جدائله من التحرك بحرية، أو تسببت أخاديد الدعم في ضغط تلامس مفرط. تحدد القوة الساكنة قدرة التحمل، لكنها لا تحدد عمر الكلال الناتج عن الانحناء.

كما يلزم توضيح المقصود بمصطلح «السلك». فالسلك المصمت المصنوع من الفولاذ المقاوم للصدأ، والجديلة المفردة، والحبل السلكي متعدد الجدائل، لكل منها سلوك مختلف عند القطر الكلي نفسه. وعند الحركة فوق البكرات أو عبر الموجهات المنحنية، يكون تحديد التركيب والرسم المقطعي أكثر إفادة من وصف مثل «كابل مرن».

يؤثر قطر السلك الفردي في استجابة الانحناء

عند انحناء السلك، يتمدد سطحه الخارجي بينما ينضغط سطحه الداخلي. وفي حالة ثني سلك بسيط إلى نصف قطر محدد لخط المنتصف، تزداد انفعالات الانحناء السطحي بزيادة قطر السلك. لذلك فإن توزيع المقطع المعدني للحبل على أسلاك أدق يقلل انفعال الانحناء الذي يتعرض له كل سلك، شريطة أن يسمح التركيب لهذه الأسلاك بالحركة بالنسبة إلى بعضها.

وهذا يفسر اختلاف الإحساس بالحبال عند التعامل معها، رغم تطابق أقطارها الاسمية. فالتركيب الذي يحتوي على عدد أقل من الأسلاك الأكثر سماكة يقاوم الانحناء بدرجة أكبر. أما التركيب الذي يحتوي على عدد أكبر من الأسلاك الأدق، فينحني عمومًا بسهولة أكبر، مع أن هندسة الجدل ودعم القلب والاحتكاك تؤثر أيضًا في النتيجة.

للأسلاك الدقيقة مفاضلة مصاحبة؛ إذ تقل كمية المادة المتاحة لمقاومة التآكل الكاشط في كل سلك مكشوف، وقد يصبح تلف السطح كبيرًا مقارنة بقطره. ويختلف تشغيل الحبل فوق بكرة ملساء ذات مقاس صحيح عن سحبه على موجه خشن. فالمرونة الأكبر وحدها لا تعالج التلامس الكاشط.

تفترض هذه المقارنات تقارب المواد والأقطار وجودة التصنيع عمومًا. يصف تحديد التركيب ترتيب المكونات، لكنه لا يقدم تصنيفًا موحدًا لعمر الكلال.

تؤثر حركة الجدائل ودعم القلب في الكلال

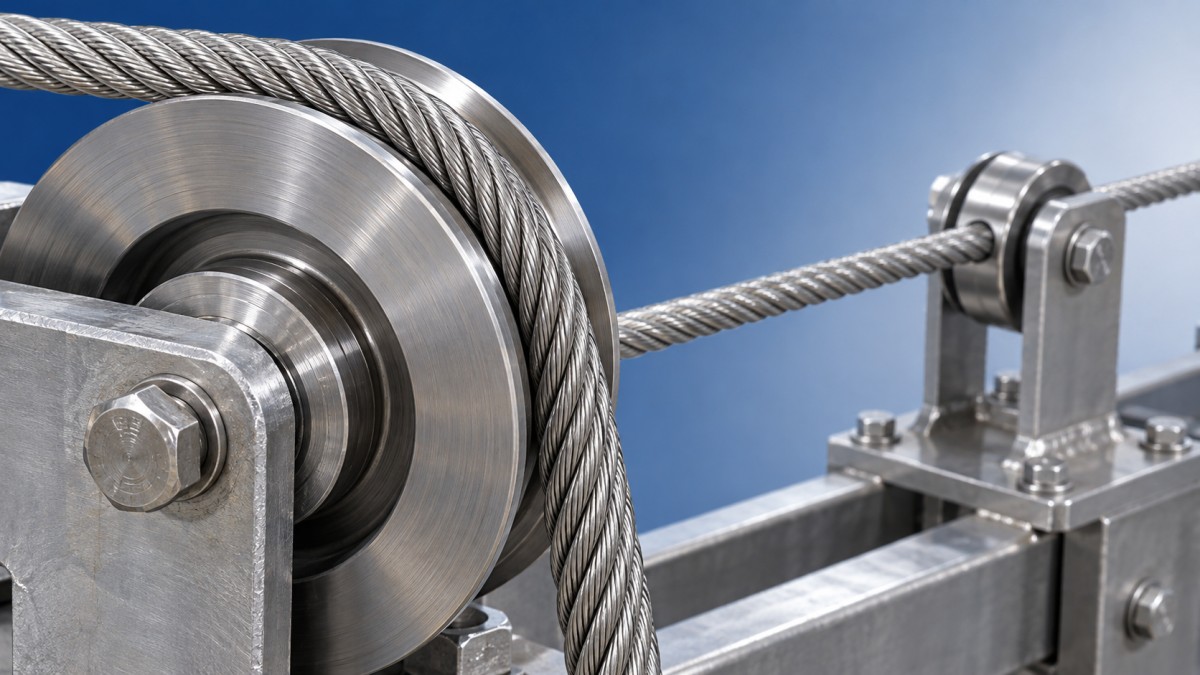

عندما يمر الحبل حول بكرة، يجب أن تتكيف أسلاكه وجدائله مع اختلاف أطوال المسار عبر الانحناء. وتتيح الحركة الداخلية المضبوطة هذا التكيف. أما الاحتكاك عند نقاط تلامس الأسلاك فيقاوم الحركة ويولد إجهادات موضعية، وقد تسبب الحركات الصغيرة المتكررة تلفًا احتكاكيًا. ويؤثر التشحيم وهندسة التلامس وجودة الإغلاق في هذا التفاعل.

يوفر القلب الليفي دعمًا مرنًا، ويمكنه الاحتفاظ بالمادة المزلقة إذا صُمم لهذا الغرض. لكن انضغاط القلب تحت ضغط شعاعي كبير يغير دعم الجدائل وشكل الحبل. ويوفر القلب الفولاذي دعمًا أكثر صلابة ويسهم في المساحة المعدنية، لكنه يغير أيضًا الصلابة وظروف التلامس الداخلية. ولا يضمن أي من نوعي القلب عمرًا أفضل للانحناء في جميع الأحمال وترتيبات البكرات.

يؤثر طول الجدل واتجاهه في اتجاه الأسلاك وتفاعل الجدائل واستجابة العزم. ويتصرف الحبل المقيّد ضد الدوران على نحو مختلف عن الحبل الذي يُسمح له بالدوران تحت الشد. لذلك ينبغي إدراج الوصلات الدوارة والنهايات وترتيب توجيه المعدة في تقييم التركيب، بدل التعامل معها بوصفها ملحقات لا صلة لها به.

ومن الضروري أيضًا التمييز بين المواد عند مقارنة التراكيب المرنة. يوصف حبل سلكي مجلفن من الفولاذ 6x12+7FC بقطر 3-12mm، للاستخدام في ربط وسحب الأحمال الخفيفة في الزراعة بأنه حبل من الفولاذ الكربوني بتركيب ذي قلب ليفي. يوفر تركيبه ونطاق أقطاره نقاطًا للمقارنة، لكن مادة الحبل المجلفنة لا تثبت سلوك مقاومة التآكل للفولاذ المقاوم للصدأ أو أداءه عند الانحناء المتكرر. تحقّق من ترتيب المقطع العرضي والبيانات الخاصة بظروف التشغيل قبل استنتاج أي شيء من تعيين الطراز.

يجب تقييم قطر الانحناء تحت شد التشغيل

تقارن النسبةD/d بين قطر دائرة خطوة البكرة، D، وقطر الحبل الاسمي، d. وتؤدي زيادة هذه النسبة إلى تقليل حدة انحناء الحبل. وعند ثبات قطر البكرة، تؤدي زيادة قطر الحبل إلى خفض النسبة D/d؛ لذا فإن استبدال الحبل بآخر أكثر سماكة للحصول على قوة كسر أعلى قد يجعل ظروف الانحناء أقل ملاءمة.

لا توجد قيمة واحدة لنسبة D/d تناسب جميع الحبال المصنوعة من الفولاذ المقاوم للصدأ. ويجب تحديد القيمة المطلوبة استنادًا إلى متطلبات المعدة المعمول بها والإرشادات الخاصة بالتركيب. ولا ينبغي تطبيق حد أدنى مخصص للانحناء العرضي تلقائيًا على الانحناء الدوري المستمر. كما أن تعريف القطر مهم: فقطر البكرة الخارجي وقطر دائرة الخطوة ليسا متماثلين.

يغير شد التشغيل طبيعة مشكلة الكلال. فهو يرفع إجهاد الشد في الأسلاك ويزيد الضغط بين الحبل والبكرة. لذلك لا يمكن لمقارنة المرونة اليدوية دون شد أن تتنبأ بالأداء في آلية محملة. ويجب أن تظل قوة الكسر وشد التشغيل وهندسة الانحناء مترابطة في التقييم.

يتطلب الانحناء العكسي اهتمامًا منفصلًا. فالحبل الذي يمر عبر مسار على شكل S ينحني في اتجاهين متعاكسين عند البكرات المتعاقبة، ما ينشئ تاريخًا مختلفًا للانفعال عن الحبل الذي ينحني في اتجاه واحد. وتمثل الأشواط الترددية القصيرة حالة أخرى مختلفة: إذ يعبر الجزء نفسه المحدود من الحبل منطقة الانحناء مرارًا، ما يركز التلف في منطقة صغيرة حتى عندما تكون مسافة الحركة الإجمالية محدودة.

قد يشبه تلف التلامس مشكلة في التركيب

قد يضغط أخدود البكرة الضيق على الحبل، بينما قد لا يوفر الأخدود الواسع أكثر من اللازم أو البالي دعمًا كافيًا. ويغير كلاهما ضغط التلامس ويشجع التشوه. لذلك ينبغي فحص شكل الأخدود وحالة سطحه ومحاذاة البكرة وحرية دوران محملها، إلى جانب تركيب الحبل. فإذا علقت البكرة، فإنها تُدخل التآكل الانزلاقي في نظام مصمم للتلامس بالتدحرج.

يوفر موضع الأسلاك المكسورة أدلة مفيدة، وإن كان نادرًا ما يثبت السبب بمفرده. فتركز التلف على قمة الحبل المكشوفة يستدعي فحص التلامس والتآكل الخارجيين. أما الكسور قرب وديان الجدائل فتستدعي التحقق من التلامسات الداخلية والتآكل الاحتكاكي. ويساعد التسطح والتلميع وحفر التآكل وتوزيع الكسور على التمييز بين آليات قد تبدو متشابهة لولا ذلك.

يظل الفولاذ المقاوم للصدأ عرضة للتآكل الموضعي في البيئات غير الملائمة. فقد تؤدي ترسبات الكلوريد والرطوبة المحتبسة والشقوق بين الأسلاك إلى إتلاف الأسطح التي تبدأ عندها شقوق الكلال. لذلك تؤثر درجة السبيكة وظروف التعرض في تقييم التركيب. ولا تغني مقاومة التآكل عن استخدام مادة مزلقة متوافقة عندما يتطلب تصميم الحبل والمعدة التشحيم.

كما يستمر أثر التلف الناتج عن التركيب أثناء الخدمة. فالالتواءات والانحناءات القسرية عند فك اللفائف والسحق عند المشابك تسبب تشوهات موضعية لن تزيلها الحركة العادية بشكل موثوق. وبالقرب من نقطة النهاية، قد يتركز الثني المتكرر عند الانتقال بين الحبل المثبت وطوله الحر. ويجب تقييم منطقة الانتقال هذه حتى عندما توفر البكرات الرئيسية أقطار انحناء كبيرة.

حدّد أدلة تعكس ظروف الانحناء أثناء التشغيل

تحدد المواصفات المفيدة درجة الفولاذ المقاوم للصدأ والقطر الاسمي والتفاوت والتركيب الدقيق ونوع القلب والجدل وحالة التشحيم والحد الأدنى لقوة الكسر. كما تحدد شد التشغيل وأصغر قطر للانحناء واتجاه الحركة والشوط ومعدل الدورات والبيئة وترتيب النهايات. وتصف هذه التفاصيل مجتمعةً الظروف التي يجب أن يتحملها الحبل المقترح.

ينبغي ربط الامتثال للمعايير بنطاقها. فقد يحدد معيار منتج الحبال السلكية متطلبات الأبعاد أو المواد أو قوة الكسر، من دون أن يحدد عمر الخدمة في آلية معينة. ويجب التحقق من الإصدار المعمول به ونطاق تغطيته؛ فلا يمكن تلقائيًا الاستناد إلى المعايير المدرجة لمنتج مجلفن لإثبات صلاحية بديل من الفولاذ المقاوم للصدأ.

تصبح نتائج الكلال مفيدة عندما تُرفق بها ظروف الاختبار. وتشمل التفاصيل ذات الصلة هندسة البكرة والشد المطبق والتشحيم وتسلسل الانحناء والمعيار المستخدم لتحديد الفشل. وتكون مقارنة «عدد الدورات حتى الفشل» محدودة القيمة إذا انتهى أحد الاختبارات عند أول سلك مكسور، بينما استمر اختبار آخر حتى التمزق الكامل.

عند عدم توفر أدلة تمثيلية، ينبغي أن تحاكي تجربة التطبيق مسار الحبل الفعلي وحمله، بما في ذلك الانحناءات العكسية وانتقالات النهايات. ويجب تحديد فترات الفحص ومعايير الاستبعاد استنادًا إلى متطلبات المعدة المعمول بها وإرشادات الحبال قبل بدء التجربة. ويساعد تسجيل موضع ظهور التلف أول مرة على اتخاذ قرار بشأن تغيير التركيب أو زيادة قطر الانحناء أو تحسين أسطح التلامس أو تعديل مسار الحبل.
