متى يكون حبل الأسلاك الفولاذية 1x19 خيارًا غير مناسب للانحناء

متى يكون حبل الأسلاك الفولاذية 1x19 خيارًا غير مناسب للانحناء

بالنسبة لمديري مراقبة الجودة والسلامة، فإن اختيار تركيب حبل الأسلاك المناسب ليس مجرد حساب للقوة. إنه قرار يتعلق بالإجهاد، ومسار التوجيه، والفحص، وعمر الخدمة. يتمتع حبل الأسلاك الفولاذية 1x19 بنقاط قوة واضحة: فهو مستقر، واستطالته منخفضة نسبيًا، ومناسب جيدًا للتطبيقات المستقيمة أو الثابتة أو ذات الشد الخفيف. ومع ذلك، يمكن أن يصبح التركيب نفسه خيارًا هندسيًا غير مناسب عندما يتعين على الخط المرور المتكرر فوق البكرات، أو الالتفاف حول أنصاف أقطار صغيرة، أو الانثناء تحت أحمال متغيرة.

يسهل التقليل من المخاطر لأن الحبل قد يفي بمتطلبات قوة الكسر الاسمية عند التركيب. وغالبًا ما تظهر حالات الفشل لاحقًا، بعد أن يركز الانحناء المتكرر الإجهاد في الأسلاك الخارجية الفردية. لذلك، فإن سؤال المواصفات الأكثر أمانًا ليس «هل 1x19 قوي بما يكفي؟» بل «هل سيتحمل هذا التركيب دورات الانحناء وهندسة البكرات وظروف الفحص في النظام المركب؟»

أهمية التركيب

يتكون حبل الأسلاك الفولاذية 1x19 من 19 سلكًا مجدولًا في حبل واحد. وبالمقارنة مع حبال الأسلاك المرنة متعددة الخيوط، فإنه يحتوي على نقاط تلامس داخلية أقل يمكنها استيعاب الحركة أثناء الانحناء. وينتج عن ذلك منتج صلب يسير بخط مستقيم، ولكنه يعني أيضًا أن الأسلاك الفردية يجب أن تمتص قدرًا أكبر من التشوه عند إجبار الحبل على الالتفاف حول منحنى.

في عنصر شد ثابت، يمكن أن تكون هذه الصلابة مفيدة. فهي تساعد في الحفاظ على المحاذاة في أسلاك التثبيت، والتدعيم المعماري، والحواجز الواقية، وأنظمة التعريشات، وغيرها من التطبيقات التي يظل فيها الحبل مستقيمًا إلى حد كبير بعد التركيب. وعلى النقيض من ذلك، يعتمد نظام الحبال المتحركة على الحركة الداخلية المضبوطة بين الأسلاك والخيوط. وعادة ما تكون التركيبات ذات الأسلاك الأكثر عددًا والأصغر حجمًا أقدر على توزيع إجهاد الانحناء وتحمل الخدمة الدورية، مع أن الاختيار النهائي يجب أن يراعي أيضًا درجة الحبل والتشحيم والحمل وتصميم المعدات.

الحالات التي يجعل فيها الانحناء المتكرر الحبل غير مناسب

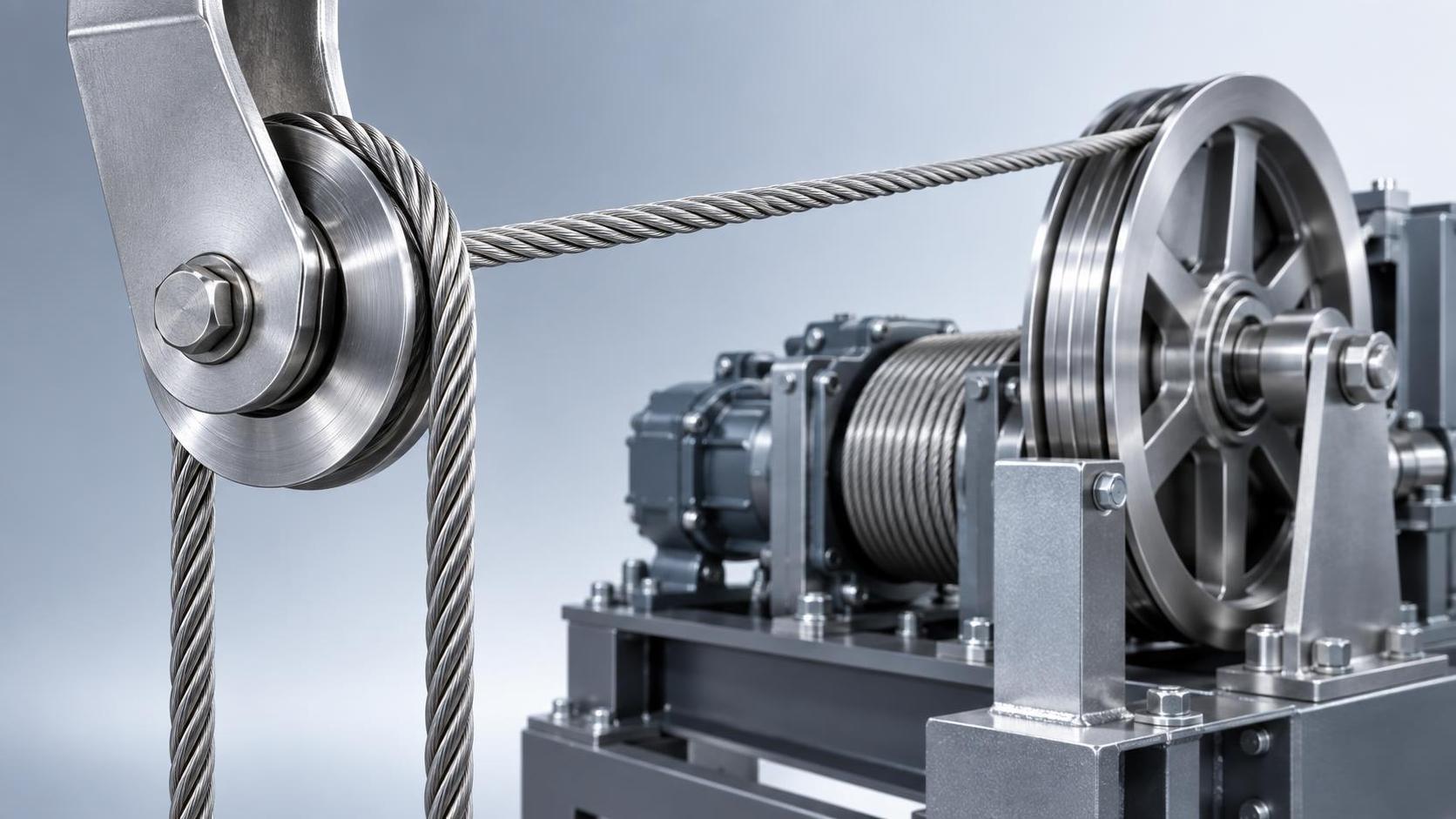

ينبغي التعامل بحذر مع حبل الأسلاك الفولاذية 1x19، وغالبًا تجنبه، في أي استخدام يمر فيه بشكل متكرر فوق بكرة أو عجلة. فالرافعات، والونشات، وأنظمة تجميع حبال الرافعات، وترتيبات حركة المصاعد، ومعدات الجر المزودة بالطاقة تؤدي عادة إلى دورات متكررة من الانحناء والاستقامة. وحتى عندما تكون سرعة الحركة منخفضة، يمكن للتكرار المتواصل أن يؤدي إلى أضرار إجهادية.

تكون البكرات الصغيرة مشكلة بوجه خاص. فكلما انخفض قطر البكرة بالنسبة إلى قطر الحبل، أصبح الانحناء أشد. ولا توجد نسبة قطر مناسبة موحدة؛ بل ينبغي التحقق منها وفقًا لمعيار تصميم المعدات المعمول به، وإرشادات مورّد الحبال، ودورة التشغيل الفعلية. وقد يظل قطر يبدو كبيرًا في تركيب قليل الاستخدام غير مناسب في آلية تعمل باستمرار.

تشمل ظروف التحذير الأخرى التوجيه المحكم حول موجهات الحبال، والمخارج الطرفية الحادة، والحركة المتكررة عند نقطة توجيه، والأحمال المتناوبة التي تجعل الحبل يتأرجح أو يهتز. ويمكن أن يتعرض الخط الثابت أيضًا لانحناء موضعي ضار عندما تتركز اهتزازات الآلات أو الرياح أو حركة السفن أو التحميل الدوري بالقرب من مشبك أو تجويف أو عين أو حافة هيكلية.

لا تخلط بين الانحراف العرضي والانحناء المصمم

توصف بعض التركيبات بأنها «ثابتة» رغم احتوائها على حركة. فقد يتعرض سلك تثبيت الصاري لاهتزازات ناتجة عن الرياح. وقد ينزاح خط دعم مشدود أثناء أعمال الصيانة. وقد يُسحب خط تقييد حول موجه مؤقت أثناء التشغيل. قد تكون هذه الأحداث نادرة، لكنها لا تزال تستحق المراجعة إذا كان الخط ينحني عند النقطة نفسها في كل مرة. فالمشكلة غالبًا ليست في إجمالي مقدار الحركة، بل في الإجهاد المتكرر في جزء قصير واحد.

بالنسبة لفرق السلامة، فإن دلالة الفحص العملية واضحة: لا تفحص فقط الجزء المستقيم الظاهر. انتبه جيدًا إلى الحبل مباشرة قبل الوصلات وبعدها، وحول البكرات، وعند موجهات الحبال، وفي المواضع التي يلامس فيها الخط الهيكل. يجب أن تؤدي الأسلاك الخارجية المكسورة، أو التسطح، أو التآكل الموضعي، أو التشوه الشبيه بتفكك القفص، أو التغير في مظهر الجدلة إلى تقييم هندسي موثق بدلًا من حكم تجميلي بسيط.

أخطاء المواصفات الشائعة

الخطأ الأكثر شيوعًا هو الاختيار بناءً على قدرة الشد وحدها. فالقوة الساكنة العالية لا تعني مقاومة عالية للإجهاد. ومن الأخطاء الأخرى افتراض أن الفولاذ المقاوم للصدأ أو الجلفنة أو الطلاء البلاستيكي سيحل مشكلة الانحناء. قد تكون خيارات المواد والطلاءات هذه مهمة لمقاومة التآكل أو المناولة أو التعرض البيئي، لكنها لا تغير حدود المرونة الأساسية لتركيب 1x19.

تستحق النهايات اهتمامًا مماثلًا. فإذا كان يجب أن ينعطف حبل صلب بحدة عند عين أو كشتبان أو نقطة تثبيت، فينبغي أن تدعم هندسة الوصلة الانحناء المقصود بدلًا من ضغط الأسلاك. وتكون التعديلات الميدانية خطرة بوجه خاص. فلا ينبغي افتراض احتفاظ حبل مثني أو مسحوق أو منحني فوق حافة مرتجلة بقدرته الأصلية على الخدمة لمجرد عدم وجود أسلاك مكسورة بشكل ظاهر.

في الأنظمة المرتبطة بالرفع، ينبغي للفرق أيضًا التمييز بين عنصر دعم ثابت وحبل مخصص للتشغيل المتحرك. ويؤثر هذا التمييز ليس فقط في اختيار التركيب، بل أيضًا في فترات الفحص وطريقة إنهاء الحبل ومعامل الأمان والامتثال للمتطلبات المحلية أو متطلبات المشروع السارية.

مسار اختيار أكثر موثوقية

قبل اعتماد الحبل، اجمع الظروف التي تحدد أداء الانحناء: قطر الحبل، وأدنى نصف قطر انحناء أثناء الخدمة، وأبعاد البكرة والمجرى، والعدد المتوقع للدورات، ونطاق الحمل، وأحمال الصدمة، والتعرض البيئي، وترتيب النهايات الدقيق. وإذا كانت أي من هذه النقاط غير معروفة، فإن التطبيق لم يُحدَّد بالكامل بعد.

بالنسبة للخطوط التي يجب أن تنثني بشكل متكرر، غالبًا ما يكون تركيب حبل متعدد الخيوط وأكثر مرونة نقطة بداية أفضل. ولا يُحدد البديل الصحيح بالمرونة وحدها. فقد تؤثر مقاومة التآكل بالاحتكاك، ومقاومة السحق، وسلوك الدوران، واحتياجات التشحيم، والتعرض للتآكل جميعها في القرار. وفي البيئات الصعبة مثل الموانئ والسفن والتعدين والإنشاءات والمصاعد، ينبغي اختيار الحبل كجزء من النظام بأكمله وليس كمكوّن منفصل.

ينطبق المبدأ نفسه عندما لا تكون المهمة تطبيقًا لحبل متحرك على الإطلاق. فقد تكون قيود أحمال الشاحنات، وربط البضائع الثابت، وبعض مهام السحب، أفضل باستخدام مجموعة سلسلة ذات تصنيف مناسب بدلًا من حبل أسلاك يُجبر على المرور عبر انحناءات غير مناسبة. على سبيل المثال، إنسلسلة سحب الشاحنات NACM90 G70 المجلفنة باللون الأصفر، 5/16" 3/8" 1/2"، سلسلة نقل مخصصة لتطبيقات الربط والسحب المتعلقة بالنقل ضمن المقاسات المتاحة منها. وتظل ملاءمتها معتمدة على اللوائح المعمول بها، ومتطلبات حمل العمل، والموصلات، والاستخدام المقصود؛ ولا ينبغي افتراض أن سلسلة النقل مناسبة للرفع العلوي ما لم تسمح متطلبات النظام ذات الصلة بذلك صراحةً.

ما الذي ينبغي أن تطلبه فرق المشتريات ومراقبة الجودة

ينبغي أن تتجاوز مراجعة المورّد المجدية وصف الكتالوج. اطلب تأكيد التركيب، وتفاوت القطر، والمادة والتشطيب، وقوة الكسر الاسمية أو التصنيف ذي الصلة، والتطبيق المقصود، وطريقة الإنهاء الموصى بها. وبالنسبة لمشروع مركب، من المفيد أيضًا التأكد مما إذا كان المورّد قد راجع أدنى نصف قطر للانحناء، وما إذا كان التركيب المقترح مخصصًا للاستخدام الثابت فقط أو مناسبًا للتشغيل المتحرك المخطط له.

تدعم شركة شاندونغ فاستر للتكنولوجيا المحدودة هذا النوع من أعمال المواصفات من خلال قدرات إنتاج سحب الأسلاك والجدل وإغلاق الحبال، إلى جانب الفحص عبر العملية من المواد الخام إلى الحبل النهائي. وتشمل مجموعتها حبال الأسلاك الفولاذية أحادية ومتعددة الخيوط من 1 mm إلى 20 mm ضمن سلاسل المجلفن والفولاذ المقاوم للصدأ والمطلي بالبلاستيك، إلى جانب معالجة الحبال المضغوطة ومنتجات السلاسل من G30 حتى G100. وتفيد قدرة الحبل-الحبال-السلاسل هذه عندما يتطلب المشروع مقارنة حلول تقييد أو جر أو تثبيت مختلفة جذريًا بدلًا من الاستبدال الافتراضي.

حبل 1x19 ليس منتجًا رديئًا؛ بل هو غير مناسب للانحناء المتكرر. عندما يتحرك الخط أو ينثني أو يهتز عند نقطة ثابتة أو ينعطف بإحكام حول المعدات، تعامل مع مرونة التركيب باعتبارها متطلب سلامة أساسيًا. إن مراجعة المسار ودورة التشغيل قبل الإطلاق أقل تكلفة بكثير من التحقيق في كسور الأسلاك بعد دخول النظام الخدمة بالفعل.
