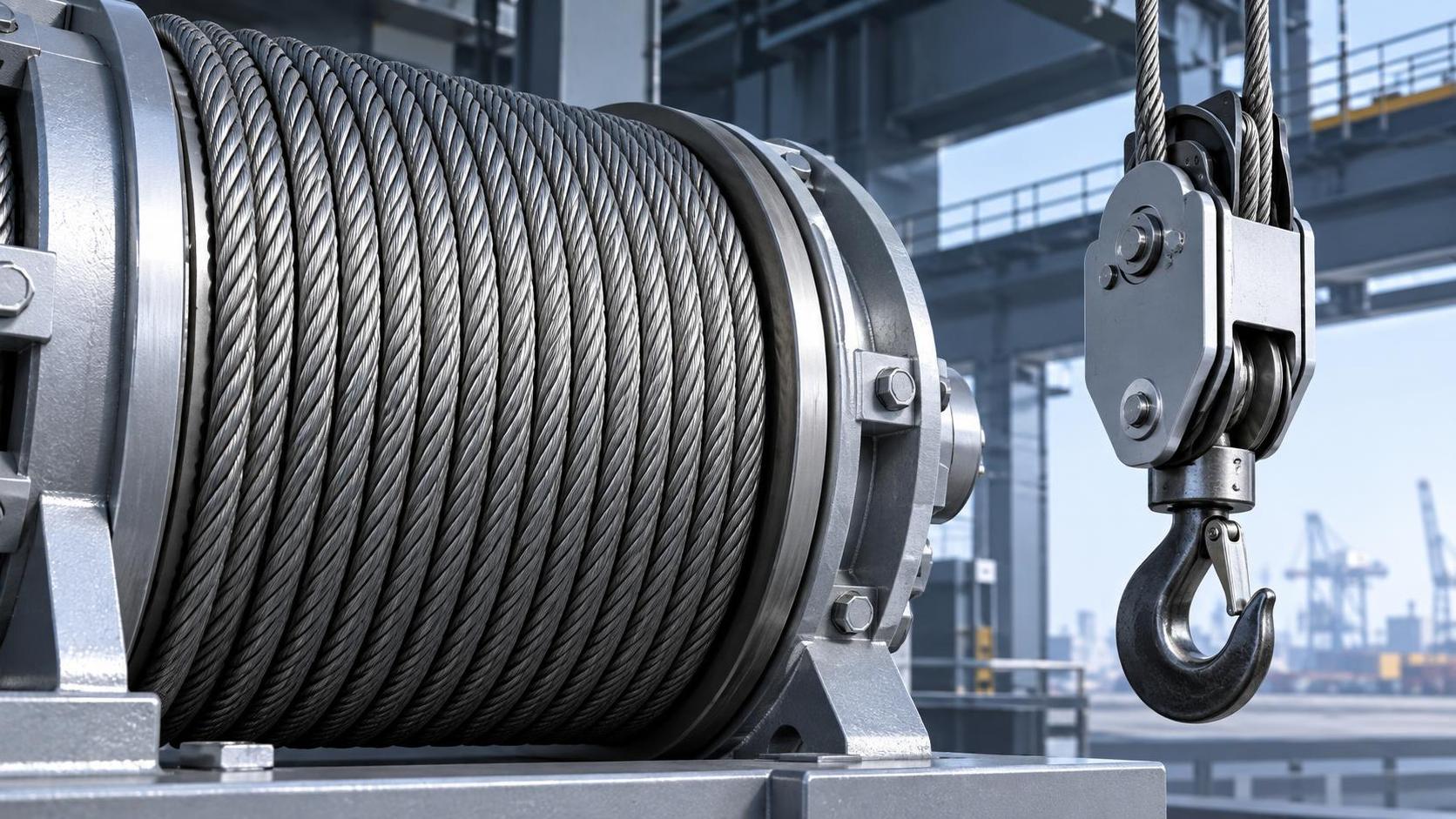

كيف يقلل حبل الأسلاك المضغوط من سحق البكرة في خدمات الرافعات

متى يقلل حبل الأسلاك المضغوط من سحق البكرة في خدمة الرافعات

في خدمة الرافعات، نادرًا ما يفشل حبل الأسلاك بسبب حدث درامي واحد. وغالبًا ما يتطور الضرر تدريجيًا: يُضغط الحبل بين اللفات السفلية، أو يتشوه عند تقاطعه مع لفة مجاورة، أو يُجبر على نمط لف غير منتظم بصورة متزايدة. على بكرة متعددة الطبقات، يمكن لهذه التأثيرات أن تسطح الأسلاك الخارجية، وتغير هندسة الجدائل، وتسرع التآكل الداخلي، وتجعل نتائج الفحص أكثر صعوبة في التفسير. لذلك، بالنسبة لفرق مراقبة الجودة والسلامة، فإن سحق البكرة ليس مجرد مسألة تتعلق بعمر الحبل، بل هو مسألة موثوقية الرفع.

يمكن أن يكون حبل الأسلاك المضغوط استجابة عملية عندما يكون ضغط السحق حالة تشغيل متكررة. فقد صُمم تركيبه الأكثر نعومة وكثافة لتوزيع ضغط التلامس بصورة أكثر فاعلية من كثير من الحبال التقليدية ذات الجدائل المستديرة. وهذا لا يجعله بديلاً شاملاً، ولا يصحح تصميم البكرة السيئ أو زاوية الانحراف غير الصحيحة. ولكن عند تقييم الحبل والبكرة والبكرات الموجهة وترتيب التعشيق ودورة التشغيل معًا، يمكن للضغط أن يقلل بشكل ملموس من ميل الحبل إلى التشوه تحت اللف طبقة فوق طبقة.

لماذا يؤدي اللف متعدد الطبقات إلى أضرار السحق

يُدعم الحبل الملفوف في طبقة واحدة بشكل رئيسي بواسطة سطح البكرة. وبمجرد تراكم عدة طبقات، تُدعم اللفات العلوية جزئيًا بالحبل الموجود تحتها. وعندئذ يحدث التلامس عند نقاط موضعية بدلًا من سطح متصل تمامًا. تحت الحمل، قد تضغط لفة علوية داخل التجاويف بين جدائل اللفة السفلية. وقد يتسطح الحبل السفلي، بينما قد يصبح الحبل العلوي غير مستقر أو يستقر في موضع غير منتظم.

يزداد الخطر وضوحًا عندما تعمل الرافعة مرارًا بالقرب من مواضع البكرة نفسها، أو عندما تكون قوة السحب على الخط عالية، أو عندما يكون اللف غير متسق. وتكون نقاط التقاطع عند نهايات البكرة شديدة المتطلبات بشكل خاص لأن موضع الحبل يتغير بسرعة. وقد يُظهر الحبل المتضرر بالفعل من السحق مشكلات ثانوية بعد ذلك: أسلاك خارجية مكسورة، أو انخفاض موضعي في القطر، أو إزاحة الجدائل، أو تآكل بالاحتكاك، أو احتفاظ غير متساوٍ بالتشحيم.

من المغري اعتبار هذه العلامات دليلًا على أن مواصفة الحبل وحدها كانت خاطئة. عمليًا، قد تشير أيضًا إلى مشكلة في الأخاديد، أو زاوية انحراف مفرطة، أو شد غير كافٍ أثناء اللف، أو بكرات موجهة تالفة، أو بكرة غير مناسبة لعدد الطبقات المستخدمة. ولا ينبغي اختيار حبل بديل قبل مراجعة هذه الظروف المساهمة.

ما الذي يتغير عند ضغط الحبل

يُنتج حبل الأسلاك المضغوط عبر تقليل الأسلاك أو الجدائل وتشكيلها ميكانيكيًا أثناء التصنيع. ووفقًا للتصميم، يكون للحبل النهائي شكل خارجي أكثر نعومة ومقطع معدني أكبر لقطر اسمي معين مقارنة بتركيب مماثل غير مضغوط. وتكون تجاويف الجدائل الخارجية أقل وضوحًا، لذا يكون التلامس بين اللفات المتجاورة أوسع وأقل تركيزًا عمومًا.

تكتسب هذه الهندسة أهمية على البكرة. فبدلًا من أن ترتكز اللفة العلوية بقوة داخل تجاويف سطحية عميقة، يتوزع الحمل على مساحة تلامس أكثر استمرارية. ويكون الحبل أكثر قدرة على مقاومة التسطيح الموضعي، كما قد يوفر تركيبه الأكثر كثافة مقاومة محسنة للتآكل الخارجي. وقد تدعم المساحة المعدنية الأكبر أيضًا قوة كسر دنيا أعلى لحبل بالقطر الاسمي نفسه، رغم أن القيمة الفعلية تعتمد على التركيب والدرجة والقلب وبيانات الشركة المصنعة.

تكون الفائدة أوضح عندما يكون السحق بالفعل آلية الضرر السائدة: قوة سحب عالية على الخط، ورفع متعدد الطبقات، ودورات لف متكررة، وتطبيقات يعمل فيها الحبل مرارًا تحت ضغط انضغاطي على البكرة. وغالبًا ما تتوفر هذه الظروف في معدات الموانئ، ورافعات التعدين، ورافعات البناء، ومعدات المناولة على متن السفن، وبعض أنظمة الرفع الصناعية. ومع ذلك، فإن واجب التشغيل أهم من تصنيف الصناعة.

السطح الأكثر نعومة لا يلغي مسؤولية النظام

يقلل الضغط من القابلية لبعض أنواع أضرار التلامس؛ لكنه لا يجعل الحبل محصنًا ضد اللف السيئ. فإذا صعد الحبل فوق لفة، أو مر فوق نقطة تقاطع، أو دخل البكرة بزاوية غير مناسبة، فقد يظل الضغط الجانبي الناتج قادرًا على إتلاف الحبل وإخلال نمط اللف. وبالمثل، يمكن للبكرة الموجهة المتآكلة بشكل مفرط أو ذات المقاس غير الصحيح أن تولد إجهادات انحناء وتلامس لا يمكن لأي تركيب حبل تعويضها بالكامل.

لهذا السبب، ينبغي أن يبدأ القرار بالنظام بدلًا من وصف الكتالوج. تحقق من قطر البكرة، وملف الأخدود، وعدد طبقات الحبل، وقوة السحب الفعلية على الخط، وحركة الحبل، وتخطيط التعشيق، وحالة البكرات الموجهة، ونطاق التشغيل الذي تقضي فيه الرافعة معظم وقتها. وتفيد سجلات الفحص السابقة هنا. إذ إن التشوه المتكرر في منطقة البكرة نفسها يكشف غالبًا أكثر من عبارة عامة تفيد بأن الحبل «يتآكل بسرعة كبيرة».

متى يكون تحديد حبل أسلاك مضغوط مبررًا

يستحق التصميم المضغوط دراسة جادة عندما يُظهر الحبل التقليدي تسطيحًا تدريجيًا أو تلفًا في الأسلاك الخارجية مرتبطًا باللف متعدد الطبقات، مع فحص نظام البكرة والتعشيق والتأكد من صلاحيتهما للخدمة. كما يجدر تقييمه عندما تتطلب الرافعة قدرة رفع أكبر ضمن نطاق قطر الحبل المتاح، بشرط أن يدعم حساب التصميم الكامل ومتطلبات المعدات المعمول بها هذا الاختيار.

• تعمل البكرة بانتظام بعدة طبقات من الحبل تحت حمل كبير.
• يكشف الفحص عن سحق أو تسطيح أو تلف في شكل الجدائل بدلًا من تآكل السطح فقط.
• تؤدي دورة تشغيل الرافعة إلى ضغط متكرر في مواقع اللف نفسها.
• يجب أن يحافظ الحبل البديل على هندسة البكرة والبكرات الموجهة المتاحة مع تحسين مقاومة إجهاد التلامس.
• يمكن لفريق الصيانة التحقق من ممارسات التشحيم وطريقة التركيب ومعايير الاستبعاد المناسبة للحبل المختار.

هناك أيضًا حالات قد تكون فيها استجابة مختلفة أكثر فاعلية. فإذا كانت المشكلة الرئيسية هي التآكل في بيئة بحرية، فقد تكون أولوية اختيار المواد وحماية التشحيم. وإذا تعرض الحبل لانحناء عكسي شديد فوق بكرات موجهة صغيرة، فإن أداء مقاومة الكلال والحد الأدنى لنسبة قطر البكرة الموجهة إلى قطر الحبل يتطلبان اهتمامًا دقيقًا. وقد يُفضل تركيب عالي المرونة في بعض ترتيبات التعشيق حتى لو كانت مقاومته للسحق أقل ملاءمة. وعادة ما يكون الاختيار الصحيح توازنًا بين مقاومة السحق، وكلال الانحناء، وخصائص الدوران، والتعرض للتآكل، ومتطلبات النهايات الطرفية.

ينبغي أن يركز الفحص على شكل الحبل، وليس الأسلاك المكسورة فقط

تظل الأسلاك المكسورة معيارًا أساسيًا للفحص، لكنها ليست علامة الإنذار المبكر الوحيدة على البكرات متعددة الطبقات. ينبغي لمديري السلامة أن يطلبوا من المفتشين البحث عن تغيرات موضعية في القطر، وأجزاء مسطحة، وأشرطة تلامس لامعة عالية الضغط، وجدائل مزاحة، وخطوة لف ضيقة أو مفتوحة بشكل غير معتاد، وضرر متركز بالقرب من مناطق التقاطع. قارن الأجزاء المشكوك فيها بمنطقة مرجعية غير متضررة من الحبل نفسه حيثما أمكن.

ومن المهم بالقدر نفسه فحص البكرة أثناء استبدال الحبل. إذ يمكن للأخاديد المتآكلة والحواف الحادة والحطام المدمج واللف السيئ للطبقة الأولى أن تضر بالحبل الجديد بسرعة. وقد يحتفظ الحبل المضغوط بشكله بصورة أفضل تحت الضغط، لكنه لا يزال يعتمد على سطح دعم نظيف وشد لف مضبوط. وينبغي أن تسجل سجلات التركيب تعريف الحبل وقطره الاسمي وتركيبه واتجاه اللف وحالة التشحيم والملاحظات ذات الصلة بالبكرة. وهذا يوفر خط أساس مفيدًا للفحص المستقبلي.

مواءمة قرار الحبل مع منظومة الرفع الأوسع

غالبًا ما يُتعامل مع اختيار حبل الرافعة بشكل منفصل عن معدات التعليق المستخدمة أسفل الخطاف، إلا أن عملية السلامة تكون أقوى عند اعتبار كليهما جزءًا من نظام رفع واحد. يجب أن يلائم الحبل المتحرك ظروف البكرة والتعشيق، بينما يجب أن تلائم الحبال المعلقة والخطافات والشكالات ومكونات السلاسل الحمل ونقاط التوصيل وزوايا الحبال المعلقة والتعرض البيئي. وحبل التشغيل المضغوط ليس بديلاً عن الاختيار الصحيح لمعدات التعليق، كما أن الحبل المعلق المصنف بشكل صحيح لا يعوض تدهور حبل الرفع.

لمهام الرفع أو التجميع الأصغر حيث تكون مجموعة محمولة بحلقة عند الطرفين مناسبة، يمكن تهيئة حبل معلق من أسلاك فولاذية مجلفنة 8mm بحلقة لينة، 3tons، من حلقة إلى حلقة للتجهيز والرفع مع تركيبات طرفية متوافقة مثل الخطافات أو الشكالات أو الحلقات. ومع ذلك، ينبغي تحديد استخدامه وفقًا لحد حمل العمل الموثق، وتكوين الحبل المعلق، واحتياجات حماية الحواف، والمتطلبات المحلية المعمول بها، وليس بناءً على القطر وحده.

تدعم Shandong Faster Technology Co., Ltd. هذا النهج الأوسع من خلال توريد حبال الأسلاك الفولاذية والحبال المعلقة والسلاسل لأعمال الرفع والموانئ والسفن والبناء والتعدين والمصاعد والأعمال الصناعية ذات الصلة. وتغطي قدرتها التصنيعية سحب الأسلاك والجدل وإغلاق الحبال والفحص خلال عملية الإنتاج، مع توريد حبال الأسلاك الفولاذية ضمن سلاسل مجلفنة وفولاذ مقاوم للصدأ ومطلية بالبلاستيك عبر نطاق أقطار 1–20 mm. وبالنسبة للمشروعات التي تتطلب حبل تشغيل ومعدات أسفل الخطاف معًا، يمكن أن تسهل القدرة على تنسيق الحبال والحبال المعلقة المضغوطة ودرجات السلاسل مثل G30 حتى G100 التواصل الفني دون تقليل الحاجة إلى مراجعة خاصة بكل تطبيق.

القرار العملي

يكون حبل الأسلاك المضغوط ذا أعلى قيمة عندما يعالج مشكلة انضغاط مؤكدة على بكرة متعددة الطبقات. إذ يمكن لسطحه الأكثر نعومة وبنيته المعدنية الأكثر كثافة تقليل الضغط الموضعي والمساعدة في الحفاظ على هندسة الحبل في ظروف اللف الشاقة. لكن النتيجة تعتمد على أكثر من الحبل نفسه: إذ تظل حالة البكرة، وزاوية الانحراف، وممارسة اللف، والتشحيم، وإنهاء الحبل، وانضباط الفحص، كلها جزءًا من هامش السلامة.

قبل تغيير المواصفة، وثّق موضع حدوث الضرر، وافحص البكرة ومسار التعشيق، وقارن تركيب الحبل المقترح بمتطلبات الشركة المصنعة للرافعة وقواعد الفحص ذات الصلة. وتسهل هذه العملية التمييز بين تطبيق حقيقي لحبل مضغوط وخلل في النظام يتطلب تصحيحًا ميكانيكيًا أولًا.
