كيفية تحديد مواصفات الحبل 1x19 لأنظمة الشد المعمارية

يجب تحديد حبل 1x19 لنظام شد معماري كمتطلب تجميعة كاملة، وليس ببساطة على أنه «كابل من الفولاذ المقاوم للصدأ، بقطر X». ففي تفاصيل الدرابزين أو دعم الواجهات أو شبكات الجدران الخضراء أو التدعيم، قد تكون قابلية الاستطالة المنخفضة والمظهر النظيف للحبل ذات قيمة، إلا أن هذه المزايا لا تتحقق إلا عند تحديد المادة والبنية والوصلات الطرفية والأبعاد وأحمال التصميم معاً.

غالباً ما تظهر المشكلة في مرحلة متأخرة من الشراء: يحدد الرسم قطر الكابل لكنه لا يذكر درجة الفولاذ المقاوم للصدأ أو قوة الكسر الدنيا أو نوع الطرف أو اتجاه اللولب أو التشطيب السطحي. وقد يكون الحبل المورد قوياً بما يكفي بحد ذاته، لكنه غير مناسب للبيئة الساحلية، أو غير متوافق مع وصلة الكبس، أو غير قادر على تحقيق شد الخط المقصود دون ضبط مفرط. يبدأ تحديد حبل 1x19 القابل للاستخدام بفهم وظيفة الكابل ومسار الحمل عبر النظام النهائي.

ابدأ بدور الحبل في الهيكل

حبل 1x19 هو بنية أحادية الجديلة تتكون من سلك مركزي واحد تحيط به طبقات متتالية من الأسلاك. وهو صلب نسبياً، ويتمتع باستطالة بنيوية منخفضة، ويحافظ على خط بصري مستقيم تحت الشد. تجعل هذه الخصائص منه خياراً شائعاً للامتدادات المعمارية المستقيمة والمشدودة بشكل دائم.

ليس هذا هو التكوين المناسب لكل تفاصيل الكابلات. فقد يحتاج النظام الذي يجب أن ينحني بشكل متكرر حول البكرات، أو يمر عبر زوايا ذات نصف قطر ضيق، أو تتم مناولته باستمرار، إلى تكوين حبل أكثر مرونة. وقد يؤدي تحديد حبل 1x19 في موضع يتوقع فيه الانثناء المنتظم إلى سوء المناولة وصعوبة التركيب وانخفاض عمر الخدمة. وعلى العكس، قد يؤدي اختيار كابل متعدد الجدائل مرن لامتداد درابزين طويل ومستقيم إلى استطالة أكثر وضوحاً ومظهر نهائي أقل استقراراً.

قبل طلب عروض الأسعار، حدد ما إذا كان الحبل مخصصاً لـ:

• خطوط الحشو في درابزين كابلات أو حاجز حماية؛
• عناصر شد مستقيمة في واجهة أو شاشة زخرفية؛
• شبكات دعم التعريشات والجدران الخضراء؛
• ترتيبات التقييد أو التدعيم غير المخصصة للرفع؛ أو
• تجميعة شد معمارية خاصة بالتصميم مزودة بنقاط تثبيت هندسية.

يؤثر هذا التمييز ليس فقط في قطر الحبل، بل أيضاً في اختيار الوصلات ونطاق الشد والوثائق المطلوبة والافتراضات التي يستخدمها مصمم النظام.

حدد متطلبات الحمل قبل اختيار القطر

القطر مرجع للشراء، وليس إجابة إنشائية. يمكن أن يختلف حبلان لهما القطر الاسمي نفسه في قوة الكسر بسبب درجة المادة أو أبعاد الأسلاك أو تفاوتات التصنيع أو أساس الاختبار المذكور. ينبغي أن تنص مواصفة الشراء على الحد الأدنى المطلوب لقوة كسر الحبل، ثم تميزه عن شد الخدمة المسموح به المستخدم في التصميم.

لا تعامل قوة الكسر الدنيا على أنها حمل تركيب مسموح به. يجب أن يأخذ شد التشغيل في الحسبان منهج السلامة في المشروع ومتطلبات البناء المعمول بها وكفاءة الوصلات وطريقة التركيب والأحمال الواقعة على التجميعة الكاملة. فقد تصبح الوصلة الطرفية أو العين المكبوسة أو الشوكة أو مشدّ البراغي أو لوحة التثبيت هي المكون الحاكم حتى عندما تكون قوة الحبل 1x19 المجرد المصنفة عالية.

اطلب من مهندس المشروع أو مصمم النظام توفير المدخلات التالية قبل الإصدار:

• حمل التصميم واتجاه الحمل لكل مسار كابل؛
• أقصى انحراف أو ترخيم مسموح به؛
• شد التركيب الاسمي والأقصى؛
• البحر غير المدعوم وتباعد الكابلات؛
• معامل الأمان المطلوب أو معيار المشروع الحاكم؛
• هندسة المراسي والطول من طرف إلى طرف؛ و
• ما إذا كان الكابل إنشائياً أو وقائياً أو زخرفياً أو يجمع بين هذه الوظائف.

قد يبدو الخط الأفقي الطويل مشدوداً أثناء التركيب، ومع ذلك قد ينحرف بشكل كبير تحت حمل جانبي. إن زيادة الشد الابتدائي ليست الحل تلقائياً، لأنها ترفع أيضاً القوة الواقعة على الأعمدة والحمالات والمراسي الطرفية. يجب النظر إلى القطر وترتيب البحور والدعامات الوسيطة والانحراف المسموح به كنظام واحد.

اختر المادة بحسب ظروف التعرض، لا بحسب المظهر فقط

في كثير من التركيبات المعمارية، يُختار الفولاذ المقاوم للصدأ لمقاومته للتآكل واتساقه البصري. ويجب تسمية الدرجة في المواصفة. يمكن أن يناسب الفولاذ المقاوم للصدأ من النوع 304 المواقع الداخلية الجافة والعديد من التطبيقات الخارجية العادية، بينما يكون النوع 316 عموماً الخيار الأنسب عند توقع التعرض للكلوريدات أو الظروف الساحلية أو أملاح إزالة الجليد أو بيئات المسابح أو التلوث الصناعي المستمر.

حتى النوع 316 لا ينبغي وصفه بأنه لا يحتاج إلى صيانة. فقد تحبس الترسبات الرطوبة والملوثات على سطح الحبل، خاصة في المناطق الخارجية المحمية التي لا يغسل فيها المطر التجميعة. حدد تشطيباً يتوافق مع المعيار البصري — عادةً لامعاً أو مصقولاً — وأدرج توقعاً عملياً للتنظيف عندما تستدعي البيئة ذلك. لا يغني المظهر المصقول بدرجة عالية عن اختيار المادة المناسبة.

قد يكون حبل 1x19 المجلفن مناسباً لبعض تطبيقات المرافق أو التطبيقات المحمية، لكنه يقدم مظهراً وخصائص مقاومة تآكل مختلفة عن الفولاذ المقاوم للصدأ. ولا ينبغي استبداله في نظام معماري ظاهر من الفولاذ المقاوم للصدأ لمجرد أن القطر الاسمي وقوة الكسر يبدوان متماثلين.

اكتب متطلبات النهايات بعناية مماثلة لمتطلبات الحبل

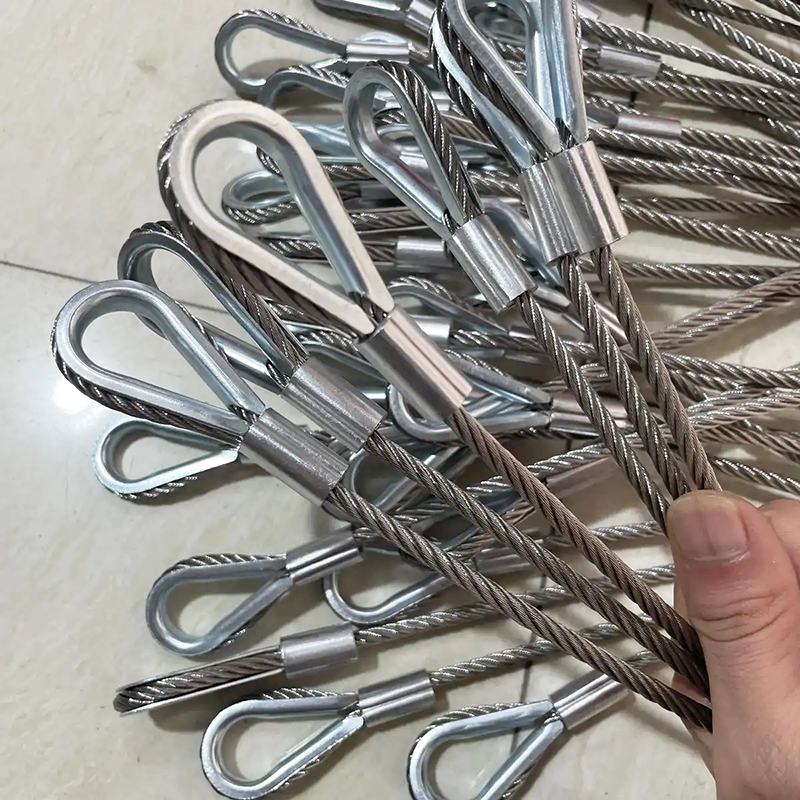

تحدث معظم حالات فشل المواصفات عند النهايات. لا يمكن للحبل أن يؤدي وظيفته كما هو مقصود إلا عندما تكون وصلته الطرفية متوافقة مع قطر الكابل وبنية الحبل والمادة وطريقة التركيب. حدد ما إذا كان النظام يتطلب مسامير كبس أو شوكات مكبوسة أو أطرافاً ملولبة أو عيوناً أو مشدات براغي بفكين أو نهايات حلقية أو وصلة هندسية أخرى.

لتفصيل درابزين نظيف، قد تتطلب حزمة الشراء النموذجية طرفاً ثابتاً وطرفاً قابلاً للضبط، بحيث يتمكن الفني من شد الامتداد بعد القطع والتموضع. في هذه الحالة، وضح مقاس اللولب واتجاهه ومدى الضبط وقطر الدبوس وفتحة الشوكة وأي متطلبات لمعدات القفل. إن عبارة «مع مشد براغي» غير كافية لأن أبعاد الوصلات وطول الضبط القابل للاستخدام يختلفان بشكل كبير.

يمكن للتجميعات المكبوسة في المصنع أن تحسن التحكم بالأبعاد وتجنب الاعتماد على أدوات الموقع، لا سيما عندما يلزم محاذاة عدة امتدادات كابلات بصرياً. يجب أن يتضمن الطلب الأطوال النهائية من دبوس إلى دبوس أو من سطح ارتكاز إلى سطح ارتكاز، وليس أطوال قطع الحبل السلكي فقط. أدرج نقاط مرجع القياس في الرسومات كي يستخدم المورد والفني الأساس نفسه.

تحكم في الأبعاد التي تؤثر في التركيب

يحدد الطلب المكتوب جيداً لحبل 1x19 القطر الاسمي وتوقعات التفاوتات عند الاقتضاء وطول التجميعة النهائية والكمية المطلوبة لكل طول. غالباً ما تحتوي مخططات درابزين الكابلات على فروق أبعاد صغيرة ناتجة عن مواقع الأعمدة وتغيرات الميل وتفاصيل الزوايا. قد يؤدي تجميع جميع الخطوط تحت طول تقريبي واحد إلى تعديلات ميدانية غير ضرورية أو إجبار الفنيين على تقليل مدى حركة الأطراف.

بالنسبة إلى السلالم المائلة والواجهات المنحدرة، تأكد من اتجاه الكابل بالنسبة إلى الوصلات. قد تحتاج الأطراف الشوكية إلى التحرك حول دبوس، بينما تحتاج الوصلات الملولبة الصلبة إلى محاذاة مناسبة لتجنب التحميل الجانبي. قد يقلل الطرف المسحوب خارج محوره من الأداء العملي ويُنتج خطاً بصرياً غير مرتب. ينبغي أن تسمح تفاصيل المرساة بتحميل الكابل في اتجاهه المقصود.

حدد أيضاً ما إذا كان يجب تسليم الحبل مقطعاً مسبقاً أو مزوداً بأطراف أو مورداً على بكرات أو معبأً كتجميعات موسومة بشكل فردي. في المشاريع المتكررة، يمكن أن يقلل وضع مرجع موقع كل كابل على ملصق من أخطاء التركيب دون تغيير الحبل نفسه.

افصل حبل الشد المعماري عن معدات الرفع

تقوم فرق المشتريات أحياناً بتوريد الكابلات والسلاسل وملحقات الرفع عبر قناة التوريد الصناعي نفسها. قد يكون ذلك فعالاً، لكن يجب أن يظل الاستخدام المقصود واضحاً. كابل معماري 1x19 ليس حبل رفع، ولا ينبغي تكليفه بمهام الرفع ما لم تكن التجميعة الكاملة قد صممت واعتمدت خصيصاً لهذا الغرض.

عندما تتطلب لوجستيات التركيب معدات رفع مصنفة بشكل منفصل لمناولة الأعمدة الفولاذية الثقيلة أو إطارات الواجهات أو المكونات مسبقة الصنع، فإن منتجاً مثلسلسلة رفع من الفولاذ السبائكي عالي الجودة ذات حلقات قصيرة En 818-2 G100 ينتمي إلى خطة الرفع المنفصلة تلك. إن بنية سلسلة الفولاذ السبائكي من الدرجة 100، وتصنيفات الرفع المحددة، وملحقات الرفع المتوافقة معها، تعالج حالة حمل مختلفة عن خط شد معماري دائم من الفولاذ المقاوم للصدأ. إن إبقاء هذه المواصفات منفصلة يمنع الافتراضات الخطرة القائمة على كلمة «شد».

اطلب مستندات تتوافق مع قرار الشراء

ينبغي أن تتناسب الوثائق مع المتطلبات الفنية للمشروع. كحد أدنى، اطلب تعريفاً لبنية الحبل ودرجة المادة والقطر الاسمي وقوة الكسر الدنيا وتفاصيل الأطراف. عند توريد التجميعة بنهايات مركبة، اطلب تأكيداً لسعة التجميعة النهائية والطريقة المستخدمة لإنتاج النهاية. قد تتطلب مواصفة المشروع تتبع المواد أو سجلات الفحص، لكن يجب الاتفاق على المستوى الدقيق للوثائق قبل الإنتاج بدلاً من إضافته بعد التسليم.

قد تكون الموافقة على العينة مفيدة عندما يكون مظهر السطح أو شكل الطرف أو المحاذاة الظاهرة مهماً. لكنها لا ينبغي أن تحل محل التحقق من الجدول الفني. فقد تكون العينة المقبولة بصرياً ذات لولب خاطئ أو ضبط غير كافٍ أو طول مقاس من مرجع مختلف.

صيغة عملية للمواصفات

يمكن أن يكون وصف الشراء المختصر كما يلي: «حبل سلكي من الفولاذ المقاوم للصدأ 1x19، النوع 316، القطر الاسمي [X]، قوة كسر دنيا لا تقل عن [X]، تشطيب لامع، يورد كتجميعات شد نهائية. يجب أن تتضمن كل تجميعة [طرف ثابت] في أحد الطرفين و[طرف قابل للضبط] في الطرف الآخر، ومتوافقة مع تفصيل الرسم [المرجع]. يقاس الطول النهائي [حدد النقاط]، ومدى الضبط لا يقل عن [X]، والكمية والتعريف وفقاً لجدول الكابلات.»

يجب أن تأتي القيم الموضوعة بين قوسين من التصميم المعتمد، وليس من كتالوج عام. أضف ظروف التعرض وتعليمات التعبئة ومتطلبات الاختبار أو الفحص وأي قيود على المواد البديلة. يوفر ذلك للموردين أساساً واضحاً لتقديم عروض الأسعار، ويسهل مقارنة العروض بناءً على أداء التجميعة بدلاً من السعر الرئيسي وحده.

قبل تقديم الطلب، تحقق من نقطة أخيرة: يجب أن ترتبط السعة المذكورة وهندسة الطرف وشد التركيب جميعاً بالنظام النهائي نفسه. هذا الاتساق هو ما يحول طولاً من حبل 1x19 إلى تجميعة شد معمارية موثوقة.
