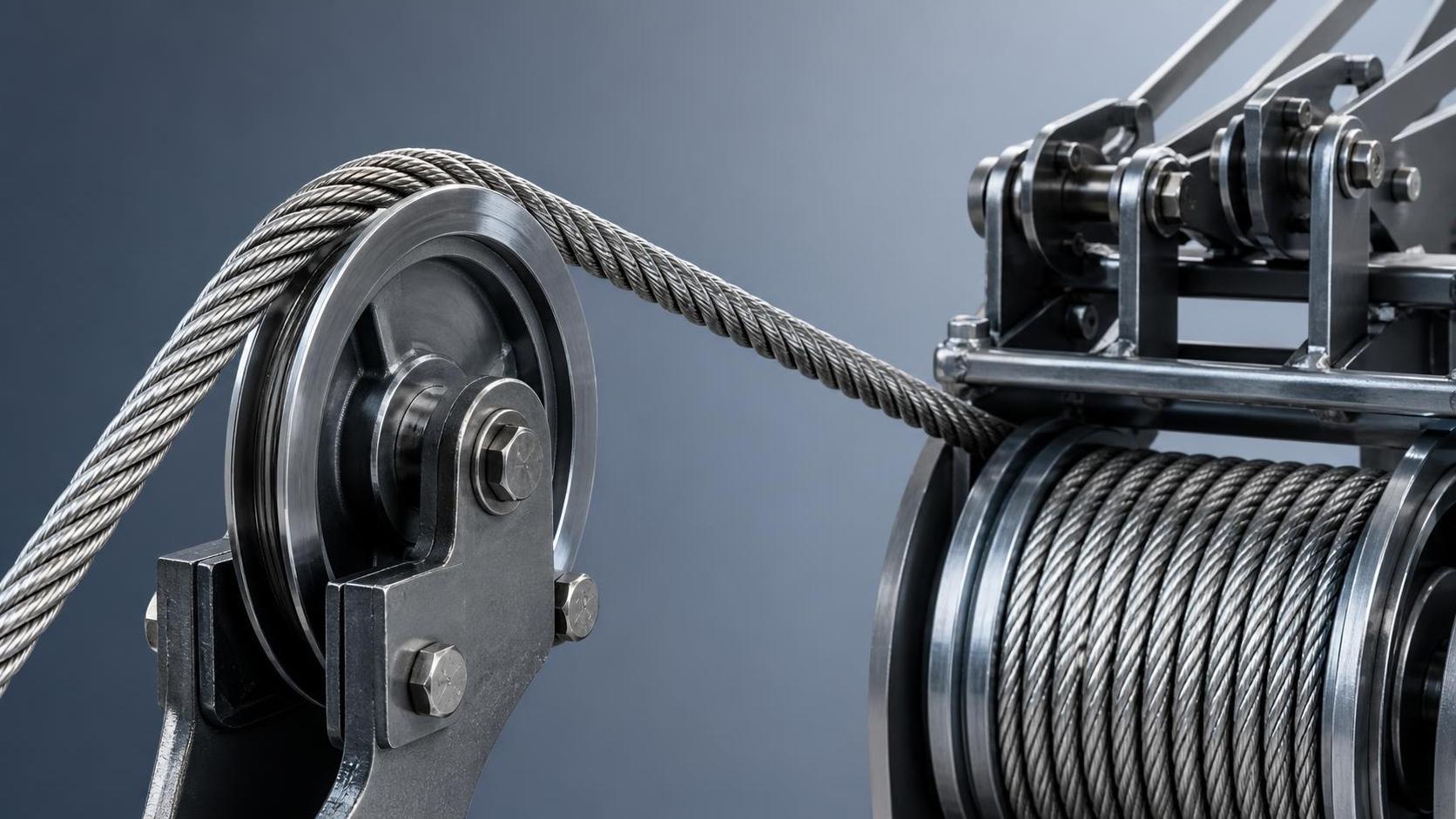

تطبيقات حبل الأسلاك 6x19 FC: عندما تكون المرونة أهم من مقاومة التآكل بالاحتكاك

تطبيقات حبل الأسلاك 6x19 FC: عندما تكون المرونة أهم من مقاومة التآكل بالاحتكاك

نادراً ما يقتصر اختيار حبل الأسلاك على اختيار البنية الأقوى نظرياً. ففي نظام رفع أو جر أو مناولة عامل، يجب أن يتحرك الحبل بسلاسة حول البكرات، وأن ينثني بشكل متكرر على الأسطوانة، وأن يحتفظ بالتزييت، وأن يتجنب إحداث إجهاد غير ضروري في المعدات التي يخدمها. غالباً ما يُؤخذ حبل الأسلاك 6x19 FC في الاعتبار عندما تكون متطلبات الانحناء هذه أكثر أهمية من أقصى مقاومة للتآكل السطحي أو السحق.

بالنسبة للمقيّمين الفنيين، لا يتمثل السؤال الرئيسي ببساطة في: «هل يستطيع هذا الحبل حمل الحمولة؟» بل في: «هل سيؤدي هذا الحبل عمله بموثوقية خلال دورة التشغيل المقصودة؟» فقد يتعرض الحبل الذي يبدو مناسباً بناءً على قوة الكسر الاسمية وحدها للتآكل المبكر إذا كان صلباً أكثر من اللازم للبكرات الصغيرة. وعلى العكس، قد لا تكون البنية شديدة المرونة هي الحل المناسب في بيئة قاسية وكاشطة. ويقع تصميم 6x19 ذي القلب الليفي في موضع متوسط مفيد، ولكن فقط عند فهم حدوده.

ما الذي تغيّره بنية 6x19 FC

يشير الرمز 6x19 عموماً إلى حبل يتكون من ستة جدائل خارجية، تحتوي كل منها على ما يقارب 19 سلكاً، ملتفة حول قلب مركزي. وتعني «FC» قلباً ليفياً. واعتماداً على مواصفات الحبل، قد يكون هذا القلب من ألياف طبيعية أو ألياف صناعية مصممة لدعم الجدائل والاحتفاظ بالمادة المزلقة الداخلية.

بالمقارنة مع القلب المستقل من حبل الأسلاك (IWRC)، يكون القلب الليفي أكثر قابلية للانضغاط ويسمح للحبل بالانحناء بسهولة أكبر. ويمكن أن يكون ذلك ذا قيمة عندما يمر الحبل بشكل متكرر فوق البكرات، أو البكرات الصغيرة، أو الونش الرأسي، أو أسطوانات الرافعة. كما يعمل القلب خزاناً للمادة المزلقة، مما يساعد على تقليل الاحتكاك الداخلي بين الأسلاك عند الحفاظ على التزييت بشكل صحيح.

تأتي هذه المرونة مع بعض المفاضلات. فعادةً ما تكون قوة الكسر الدنيا لحبل الأسلاك 6x19 FC أقل من حبل بقطر مكافئ ذي قلب فولاذي. كما أنه أقل مقاومة للسحق والتفلطح والتشوه تحت اللفات المتعددة على الأسطوانة أو عند وجود ضغط جانبي مرتفع. ولذلك يعتمد الاختيار على البيئة الميكانيكية الكاملة، وليس فقط على قطر الحبل ورمز بنيته.

الحالات التي يكون فيها القلب الليفي خياراً عملياً

تكون بنية 6x19 FC مناسبة بشكل خاص عندما يكون إجهاد الانحناء مصدر قلق أساسي في التصميم. وعادةً ما يتم تقييمها لترتيبات الرفع الخفيفة إلى المتوسطة، والرافعات اليدوية أو المزودة بمحرك، والرافعات الصغيرة، وأنظمة الثقل الموازن، والجر الخدمي، وأعمال الربط العامة التي يتحرك فيها الحبل فوق بكرات صغيرة نسبياً دون أحمال سحق شديدة.

وقد يكون أيضاً خياراً منطقياً للمعدات التي تعمل بشكل متقطع ولكنها تتعرض لحركة متكررة للحبل. تخيل رافعة ورشة مدمجة ترفع مكونات فولاذية مُصنّعة، أو جهاز مناولة على رصيف بحري يعمل في دورات رفع قصيرة، أو نظام دعم إنشائي يُمرر فيه الحبل باستمرار عبر البكرات. في هذه السيناريوهات، قد يعمل الحبل الأكثر مرونة بسلاسة أكبر ويضع إجهاداً أقل على المكونات المرتبطة به.

يكون هذا التصميم أقل ملاءمة لأعمال التعدين الشديدة، أو اللف متعدد الطبقات الثقيل على الأسطوانة، أو القوابض عالية الصدمات، أو التطبيقات التي يُسحب فيها الحبل باستمرار فوق أسطح كاشطة. وفي هذه الحالات، قد يوفر حبل IWRC أو بنية ذات هندسة جدائل مختلفة دعماً أفضل ضد السحق ومقطعاً معدنياً أكبر لعامل التصميم المطلوب.

مقارنة مفيدة: المرونة ليست هي الليونة

كيفية تحديد ما إذا كان التآكل بالاحتكاك أصبح الخطر السائد

قد تكون عبارة «مقاومة التآكل بالاحتكاك» مضللة، لأن تآكل الحبل لا ينتج عن آلية واحدة. يحدث التآكل الخارجي عندما تحتك الأسلاك الخارجية بالبكرات أو الموجهات أو الأحمال أو الأسطح الخشنة. ويتطور التآكل الداخلي مع تحرك الأسلاك والجدائل ضد بعضها أثناء الانحناء. ويمكن للقلب الليفي أن يساعد في إدارة التزييت الداخلي، لكنه لا يستطيع حماية الحبل من بكرة ذات مجرى غير مناسب، أو حافة حادة، أو حطام كاشط.

قبل تحديد 6x19 FC، افحص مسار الحركة. هل تتوافق مجاري البكرات مع قطر الحبل الفعلي؟ هل من المحتمل أن يحتك الحبل بالفولاذ الإنشائي أثناء الرفع؟ هل سيتم لفه في طبقات متعددة، حيث تضغط اللفات العلوية على اللفات السفلية؟ هل توجد أتربة أو ملح أو طين أو قشور معدنية قد تتغلغل في الحبل؟ غالباً ما تحدد هذه التفاصيل عمر الخدمة بوضوح أكبر من العبارة العامة التي تفيد بأن بنية ما «مقاومة للتآكل».

بالنسبة للمعدات المعرضة للموانئ أو الأرصفة أو مصايد الأسماك أو الأعمال القريبة من البيئة البحرية، يجب تقييم التآكل جنباً إلى جنب مع المرونة. ويمكن لخيارات الحبال المجلفنة والفولاذ المقاوم للصدأ والمغطاة بالبلاستيك معالجة ظروف التعرض المختلفة، لكن لا ينبغي اعتبار الطلاءات بديلاً عن بنية الحبل الصحيحة والفحص والتزييت.

من اختيار الحبل إلى تجميعة حبال رفع قابلة للاستخدام

عندما يُصنع الحبل على شكل حبل رفع بعينين، يجب تقييم التجميعة كنظام متكامل: بنية الحبل، وتشكيل العين، وعملية الجلبة أو الكبس، واستخدام الكشتبان عند الاقتضاء، وزاوية التحميل، والوصلات الطرفية، وهندسة الجسم المرفوع. ولا ينبغي أبداً اختيار حبل الرفع استناداً إلى قطر الحبل وحده. يجب التحقق من حد حمل العمل الخاص به للتكوين الفعلي، وأن يكون مدعوماً ببطاقة تعريف المورد ووثائقه.

للتطبيقات التي تشمل معدات صغيرة أو أجزاء فولاذية أو مكونات مصانع الآلات، يمكن أن يضيف حبل رفع مطلي بـ PVC طبقة حماية عملية. ويساعد الطلاء في تقليل التلامس المباشر بين المعدن والمعدن ويمكن أن يحد من الخدوش على الأسطح النهائية. وقد يسهّل أيضاً التعرف البصري عند تخصيص ألوان مختلفة لمهام أو فئات أحمال محددة. على سبيل المثال، يجمع حبل رفع من حبل أسلاك مطلي بـ PVC بقطر 12mm وحمولة 5tons للخدمة الشاقة من عين إلى عين بين صيغة العين إلى العين وغلاف PVC ملون لبيئات المناولة التي تكون فيها حماية السطح وسهولة التعرف مفيدتين.

ينبغي للفرق الفنية مع ذلك التمييز بين القطر الخارجي المطلي وقطر حبل الأسلاك الفولاذي الحامل للحمولة. تؤثر طبقة PVC في ملاءمة المجرى وسلوك الانحناء ووضوح الفحص ومناولة حبل الرفع؛ لكنها لا تزيد سعة التحميل تلقائياً. إذا تم تحديد حبل مطلي لنظام بكرات، فتأكد من أن شكل المجرى يستوعب القطر النهائي دون انحشار أو تفلطح مفرط.

فحوصات تمنع فشل اختيار جيد في وقت مبكر

• طابق قطر البكرة مع الحبل: تزيد البكرات الأصغر إجهاد الانحناء. تأكد من إرشادات D/d الخاصة بمصنع المعدات وتوصيات مورد الحبل لمهمة التشغيل المقصودة.
• راجع لف الحبل على الأسطوانة: لا يعد القلب الليفي مثالياً عندما يسبب اللف الشديد متعدد الطبقات ضغط سحق. افحص زاوية الانحراف وحالة مجرى الأسطوانة ومناطق التقاطع.
• لا تتجاهل كفاءة النهايات: تتميز العيون المكبوسة والمشابك والمقابس وغيرها من النهايات الطرفية بخصائص أداء مختلفة. استخدم طريقة التجميع المعتمدة للتصنيف المطلوب.
• افحص الأسلاك المكسورة وتغير الشكل: الأسلاك الخارجية المكسورة والتفلطح الموضعي وانفتاح الجدائل والالتواء وتكوّن القفص وانبثاق القلب هي أسباب تستدعي تقييماً أدق أو إخراج الحبل من الخدمة.
• حافظ على تزييت هادف: يمكن للقلب الليفي الاحتفاظ بالمادة المزلقة، لكن قد تظل إعادة التزييت الخارجية ضرورية. استخدم مادة مزلقة متوافقة مع بيئة الحبل وأي طلاء.

اتخاذ القرار النهائي

ليس حبل الأسلاك 6x19 FC حلاً شاملاً، ولا ينبغي اختياره لمجرد أن ثنيه باليد يبدو أسهل. تكمن قيمته في التطبيقات التي تستحق فيها مرونة الحبل، وسلاسة الحركة فوق البكرات، وسلوك الإجهاد أولوية، مع بقاء أحمال السحق والتآكل الخارجي الشديد تحت السيطرة. وهذا يجعله غالباً بنية عملية للرفع العام والرفع الخفيف إلى المتوسط والمعدات التي تشهد حركة متكررة للحبل.

للحصول على مواصفات قابلة للدفاع عنها، حدد الحمولة ودورة التشغيل وهندسة البكرات والأسطوانة وترتيب تمرير الحبل والتعرض البيئي ونوع النهاية وخطة الفحص قبل تقديم الطلب. ويمكن للمصنعين القادرين على توريد الحبال المجلفنة والفولاذ المقاوم للصدأ والمغطاة بالبلاستيك عبر بنيات متعددة أن يساعدوا بعد ذلك في مواءمة مكونات الحبل وحبل الرفع والسلسلة مع ظروف التشغيل الفعلية، بدلاً من إجبار التطبيق على التوافق مع منتج قياسي.
