كيفية التأكد من أن قلب الحبل السلكي مقاس 16 مم يتوافق مع تركيب الحبل

إن التأكد من توافق قلب الحبل السلكي 16mm مع تركيب الحبل المحدد ليس مجرد إجراء ورقي. بالنسبة لمفتشي الجودة ومديري السلامة، فهو إجراء وقائي عملي ضد حبل يبدو صحيحًا عند وصوله لكنه يتصرف بصورة غير صحيحة تحت الحمل. يمكن للقلب غير المناسب أن يغير قطر الحبل ومرونته ومقاومته للسحق واحتفاظه بالتشحيم وعمره التشغيلي، وأحيانًا قبل أن يصل الحبل إلى موقع الرفع.

النقطة الأولى التي يجب تحديدها بسيطة لكنها كثيرًا ما يُساء فهمها: يشير “16 mm” عادةً إلى القطر الاسمي النهائي للحبل، وليس بالضرورة إلى قطر القلب. يجب أن تكون أبعاد القلب ونوعه مناسبين لنمط الجدائل المختار والخطوات ودرجات الأسلاك وظروف التشغيل المقصودة. لا يمكن اعتبار حبل 16 mm ذي قلب ليفي قابلاً للاستبدال بمنتج 16 mm ذي قلب حبل سلكي مستقل (IWRC)، حتى عندما يحمل كلاهما نفس علامة القطر الاسمي.

ابدأ بالتسمية الكاملة للحبل

يبدأ الفحص الصحيح بمواصفات الشراء أو شهادة المصنع أو بطاقة الحبل. لا تقيّم القلب بمعزل عن غيره. راجع التسمية الكاملة، التي قد تتضمن عناصر مثل:

• القطر الاسمي للحبل: 16 mm
• التركيب، مثل 6×19 أو 6×36 أو 8×19 أو نمط محدد آخر
• نوع القلب: قلب ليفي (FC)، أو قلب فولاذي (WSC)، أو قلب حبل سلكي مستقل (IWRC)
• اتجاه الخطوة ونوعها
• تشطيب السلك، بما في ذلك الخيارات اللامعة أو المجلفنة أو الفولاذ المقاوم للصدأ أو المغلفة بالبلاستيك
• درجة المقاومة، وقوة القطع الدنيا، والمعيار المعمول به

على سبيل المثال، يكون للحبل 16 mm 6×36 IWRC هندسة داخلية مختلفة عمومًا عن حبل 16 mm 6×19 FC. يُختار الأول عادةً عندما تكون هناك حاجة إلى مقاومة محسّنة للسحق أو قوة أعلى أو أداء لف متعدد الطبقات. وقد يوفر الثاني مرونة أكبر في التطبيقات التي يكون فيها إجهاد الانحناء هو الشاغل الرئيسي. لا يكون أي منهما “أفضل” دون الرجوع إلى دورة التشغيل وترتيب الأسطوانة وقطر البكرة ونمط الحمل والتعرض البيئي.

ما الذي يفعله القلب فعليًا داخل حبل 16 mm

يدعم القلب الجدائل الخارجية ويساعد في الحفاظ على الشكل الدائري للحبل. كما يؤثر في كيفية توزيع ضغط التلامس عندما ينحني الحبل فوق البكرات أو يُلف على أسطوانة. إذا كان القلب أصغر من اللازم، فقد تفقد الجدائل الخارجية الدعم المناسب، مما يسبب التشوه أو التسطح أو التآكل المتسارع. وإذا كان كبيرًا جدًا أو غير متوافق بصورة جيدة مع عملية إغلاق الحبل، فقد يصبح الحبل شديد الصلابة أو غير متجانس أو صعب الدمك بشكل صحيح.

يمكن للقلوب الليفية، سواء كانت طبيعية أو صناعية، أن توفر المرونة وقد تحتفظ بالمزلق. لكنها أكثر عرضة للانضغاط والتدهور المرتبط بالرطوبة وظروف درجات الحرارة المرتفعة مقارنةً بالقلب الفولاذي. إن IWRC هو بحد ذاته حبل سلكي صغير يدعم الجدائل الخارجية بصورة أكثر إحكامًا. ويُحدد عادةً لتطبيقات الرفع والتعدين والبحرية والرفع الشاقة، لكنه يجب أن يظل متوافقًا مع التركيب المقصود بدلًا من اختياره لمجرد أنه فولاذي.

بالنسبة لفرق مراقبة الجودة، لا يتمثل السؤال الحاسم في “هل يوجد قلب؟” بل في “هل ينتج هذا القلب التركيب النهائي الصحيح والقطر والأداء الميكانيكي وخصائص المناولة؟”

تسلسل عملي للتأكد أثناء فحص الواردات

ابدأ بالتحقق من المستندات قبل فتح اللفات أو قطع العينات. طابق شهادة المورد مع بند الطلب، بما في ذلك تركيب الحبل والقطر الاسمي والتشطيب والدرجة وتسمية القلب. إذا كانت الشهادة تذكر فقط “قلب فولاذي” دون تحديد WSC أو IWRC عندما يكون هذا التمييز مهمًا، فاطلب توضيحًا. يمكن للمصطلحات المبهمة أن تخفي عدم تطابق.

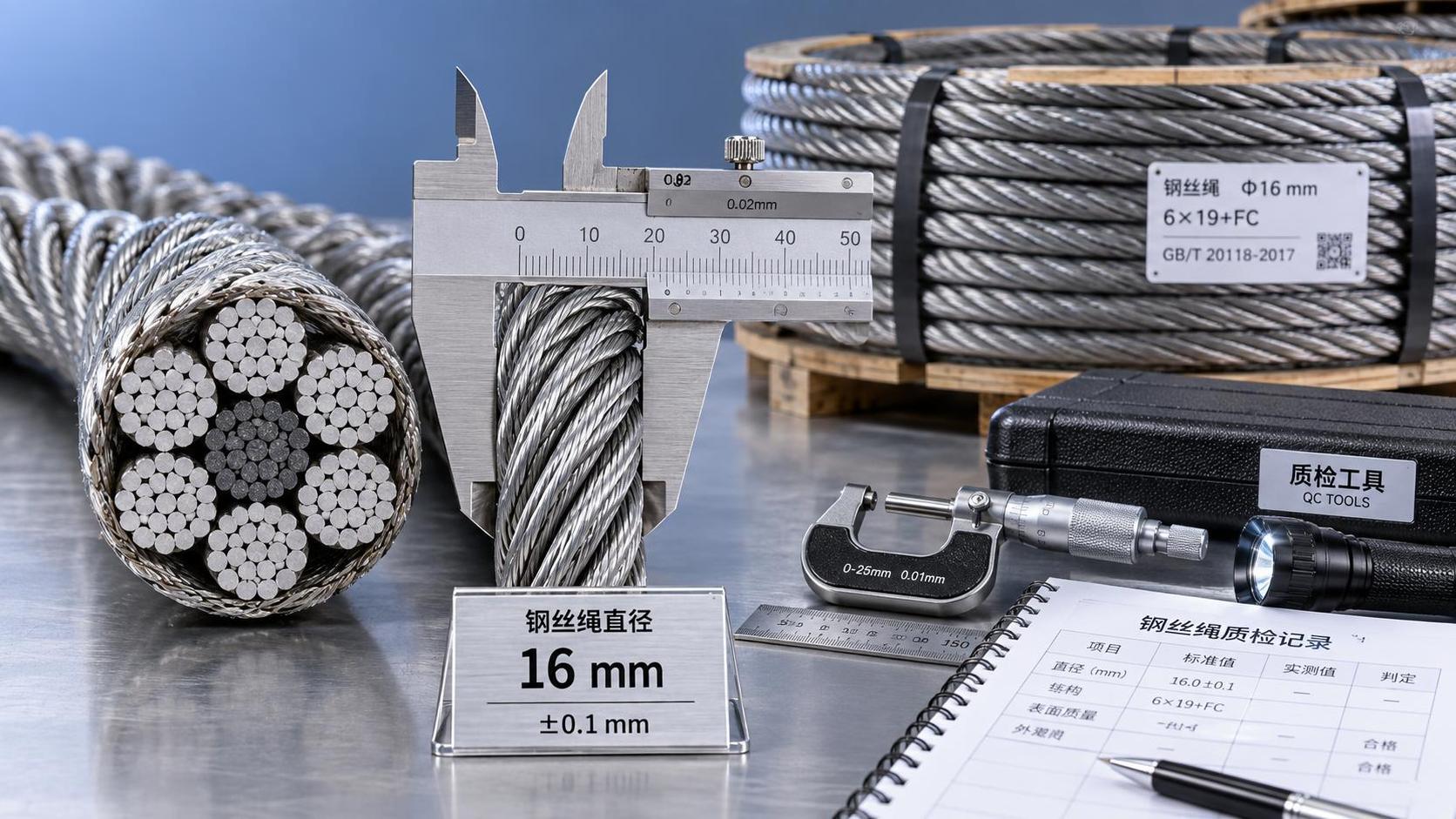

بعد ذلك، قس قطر الحبل النهائي باستخدام فرجار مناسب للحبال. يجب أخذ القياسات في عدة مواضع على طول جزء مستقيم غير محمل، مع تجنب المناطق المشوهة بوضوح وأخذ القراءات فوق تاج الجدائل المتقابلة بدلًا من الوديان بينها. قارن القيم المسجلة بالتفاوت المذكور في معيار المنتج الحاكم أو مواصفات العقد أو بيانات الشركة المصنعة المعتمدة. لا تطبق تفاوتًا عامًا من تركيب حبل أو معيار مختلف.

ثم افحص الحبل بصريًا بحثًا عن علامات تدل على أن القلب والجدائل الخارجية لا يعملان كوحدة واحدة. تشمل علامات التحذير:

• تباعد غير متساوٍ بين الجدائل أو فجوات واضحة بينها
• شكل حبل يبدو بيضاويًا أو مرتخيًا أو غير مستقر
• انتفاخات أو انخفاضات موضعية أو تأثير “بروز القلب”
• طول خطوة غير متسق على طول الجزء المفحوص
• تحرك الجدائل الخارجية بصورة غير طبيعية عند ثني الحبل برفق

لا تثبت هذه الملاحظات بمفردها عدم تطابق القلب، لكنها تبرر العزل وإجراء مزيد من التقييم. لا ينبغي قطع عينة قصيرة للفحص الإتلافي إلا وفقًا لخطة الفحص في الموقع وبعد الحفاظ على إمكانية التتبع. عند الطرف المقطوع، يمكن للمفتش التأكد مما إذا كان نوع القلب يتوافق مع الطلب وما إذا كانت الجدائل الخارجية تستقر بالتساوي حوله.

تحقق من توافق التركيب، وليس القطر فقط

من الممكن أن يكون قياس الحبل قريبًا من 16 mm ومع ذلك يكون غير مناسب للتطبيق. لا يؤكد القطر وحده عدد الجدائل أو ترتيب الأسلاك أو تصميم القلب أو فئة قوة القطع. في عمليات الرفع، يكون هذا التمييز مهمًا بشكل خاص لأن التغييرات في التركيب يمكن أن تعدل مقاومة الحبل للتآكل والإجهاد والدوران والسحق والتشوه.

تتمثل مقارنة مفيدة لمراقبة الجودة في وضع بيانات التركيب المعتمدة بجانب سجل المنتج الفعلي. تحقق من عدد الجدائل الخارجية ونمط السلك التقريبي حيثما كان مرئيًا واتجاه الخطوة وعلامة القلب. عندما يُستخدم الحبل في نظام رفع خاضع للتنظيم، ارجع إلى الإصدار المحدد للمشروع من معيار ISO أو EN أو ASTM أو API أو أي معيار آخر معمول به، بدلًا من افتراض أن تسمية دولية واحدة تغطي جميع حالات الاستخدام.

ينبغي لمديري السلامة أيضًا التأكد من أن التركيب المختار يناسب المعدات. قد يكون حبل 16 mm ذي قلب فولاذي مناسبًا لللف متعدد الطبقات على الأسطوانة أو لقوى الضغط العالية، بينما قد يتطلب التركيب الذي ينطوي على انحناء متكرر فوق بكرات صغيرة نسبيًا تركيبًا مختارًا خصيصًا لأداء مقاومة الإجهاد. يجب أن تشير الشركة المصنعة للحبل ودليل المعدات وخطة الرفع إلى الاتجاه نفسه.

أخطاء شائعة تنشئ مخاطر يمكن تجنبها

من الأخطاء المتكررة قبول عبارة “قلب 16 mm” باعتبارها مواصفة كاملة. هذه العبارة غير مكتملة ما لم تحدد بوضوح ما إذا كان 16 mm يعني قطر الحبل النهائي أو مكون قلب منفصل. في معظم مستندات الشراء، ينبغي أن تنص الصياغة المطلوبة على القطر النهائي وتركيب الحبل الكامل، مثل “16 mm، 6×36، IWRC”، متبوعًا بالدرجة والتشطيب والخطوة والمعيار المطلوبين.

خطأ آخر هو استبدال حبل ذي قلب ليفي بحبل IWRC لأن القطر الخارجي والمظهر العام متشابهان. قد يؤثر هذا الاستبدال في قوة القطع الدنيا ومقاومة سحق الأسطوانة وسلوك الخدمة المتوقع. ولا يجوز قبوله مطلقًا دون مراجعة هندسية.

وأخيرًا، تجنب الحكم على المطابقة استنادًا فقط إلى صورة المنتج أو ملصق اللفة. فالملصق مهم لإمكانية التتبع، لكنه ينبغي أن تدعمه الشهادات وفحوص الأبعاد والفحص البصري والاختبارات المستقلة عند الحاجة. يعتمد القبول الموثوق على عدة أدلة، وليس على علامة واحدة مطمئنة.

ضع في الاعتبار مجموعة الرفع كاملة

اختيار الحبل السلكي ليس سوى جزء واحد من سلامة الرفع. يجب أن تكون الخطافات والحلقات الرئيسية والشكالات وحمالات السلاسل ونقاط التوصيل ذات حدود أحمال تشغيلية مناسبة ومتوافقة مع طريقة الرفع. عندما تتطلب المهمة معدات ربط بديلة أو إضافية، يمكن تقييم خيار موثق مثل حمالة رفع بسلسلة ملحومة G80 ذات خطاف، 6-22mm، بأرجل 1 أو 2 أو 3 أو 4 وفقًا لخطة الرفع وزاوية الأرجل وهندسة الحمل ومتطلبات الفحص المعمول بها. لا ينبغي التعامل مع حمالة السلسلة باعتبارها بديلًا تلقائيًا للحبل السلكي؛ فلكل نظام اعتبارات مختلفة للمناولة والفحص والتطبيق.

ضع معايير القبول في الطلب، لا بعد التسليم

الطريقة الأكثر فاعلية للتأكد من أن قلب الحبل السلكي 16mm يناسب تركيب الحبل هي جعل المتطلب واضحًا بشكل لا لبس فيه قبل الإنتاج أو الشراء. حدد تركيب الحبل ونوع القلب والقطر الاسمي ومرجع التفاوت وتشطيب المادة والمتطلبات الميكانيكية والاستخدام المقصود ومستندات الاعتماد. بالنسبة لخدمة الرفع أو الخدمة البحرية الحرجة، اتفق مسبقًا على أخذ العينات ووضع العلامات وإمكانية التتبع وأي متطلبات فحص من طرف ثالث.

تكون الشركات المصنعة التي تسيطر على سحب الأسلاك وفتل الجدائل وإغلاق الحبال والفحص النهائي في وضع أفضل للحفاظ على الاتساق من السلك الخام إلى الحبل النهائي. ومع ذلك، يظل فحص الاستلام ضروريًا. يمنح الحبل 16 mm الذي تم فحصه بعناية فريق الرفع شيئًا أكثر قيمة من ملصق صحيح: الثقة بأن التركيب الداخلي يدعم المهمة التي تم اختياره لأدائها.
