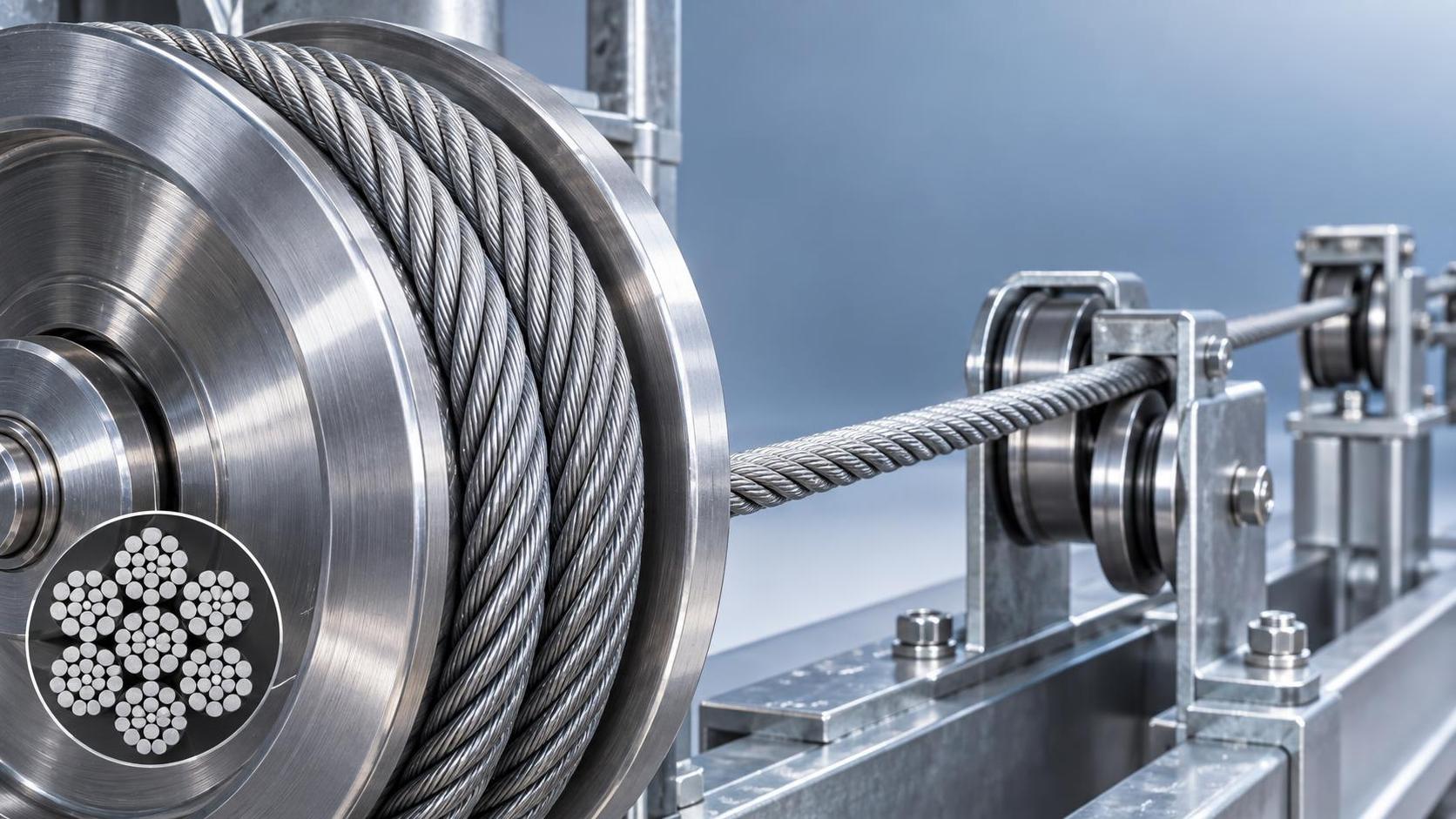

أداء جديلة الأسلاك الفولاذية 7x7 عند الانحناء المتكرر

ينحني حبل الأسلاك الفولاذية 7x7 بسهولة أكبر من سلك صلب مفرد له القطر الخارجي نفسه، لأن أسلاكه الفردية البالغ عددها 49 سلكًا يمكن أن تتحرك قليلًا داخل البنية. إلا أن لهذه المرونة حدًا عند الانحناء المتكرر. فكل انحناء فوق بكرة، أو أسطوانة، أو دليل، أو نقطة تثبيت يولد إجهاد شد وضغط متناوبًا في الأسلاك الخارجية. وعلى مدى دورات عديدة، قد تبدأ شقوق سطحية صغيرة في المواضع ذات الإجهاد العالي وتنمو لتتحول إلى انقطاعات في الأسلاك. وقد يحتفظ الحبل بقدرة كبيرة على تحمل الشد الساكن، بينما تكون حالته من ناحية كلال الانحناء قد تدهورت بالفعل.

تتكون بنية 7x7 من سبع جدائل، تتكون كل منها من سبعة أسلاك. ويُختار هذا النوع عادةً عند الحاجة إلى مرونة متوسطة، واستقرار أبعادي، ومقاومة جيدة نسبيًا للالتفاف في كابلات التحكم، والرافعات الصغيرة، وأجهزة الجر، وآليات الموازنة، والتركيبات المتحركة المشابهة. ويعتمد أداؤه في الانحناء المتكرر بدرجة أقل على قوة القطع الاسمية وحدها، وبدرجة أكبر على العلاقة بين بنية الحبل ومسار الانحناء الفعلي.

ما الذي يحدث خلال كل دورة انحناء

عندما يمر حبل أسلاك فولاذية 7x7 حول سطح منحني، تتمدد الأسلاك الموجودة على الجانب الخارجي للانحناء، بينما تنضغط الأسلاك الأقرب إلى الجانب الداخلي. وعندما يستقيم الحبل أو ينحني في الاتجاه المعاكس، ينعكس الإجهاد. ويكون هذا الانعكاس المتكرر أكثر ضررًا من شد مستقيم مستمر، لأن ضرر الكلال يتراكم على سطح السلك، لا سيما في المواضع التي يكون فيها ضغط التلامس أو التآكل أو الصدأ قد أضر بالسطح مسبقًا.

تكون الأسلاك الخارجية هي عادةً أول موضع ينبغي فحصه. فهي تتعرض لأكبر إجهاد انحناء، كما تتلامس مع البكرات والأدلة. ولذلك فإن انقطاع سلك خارجي ليس مجرد عيب شكلي. فموضعه مهم: إذ تشير الانقطاعات المتجمعة قرب نقطة دخول البكرة أو نقطة النهاية أو منطقة التقاطع إلى كلال موضعي أو تآكل احتكاكي، بينما قد تشير الانقطاعات الموزعة على طول أكبر إلى عدم توافق أوسع بين الحبل ونظام الانحناء.

تؤثر الحركة الداخلية أيضًا في النتيجة. أثناء الانحناء، تعدّل الأسلاك والجدائل الفرعية المفردة مواضعها بالنسبة إلى بعضها بعضًا. ويقلل التزييت الكافي الاحتكاك المعدني بين الأسلاك أثناء هذه الحركة. وإذا جفّ المزلّق أو انجرف أو امتلأ بغبار كاشط، فقد يحدث تلف ناتج عن الاحتكاك الدقيق بين الأسلاك حتى عندما يبدو السطح الخارجي مقبولًا.

يغيّر قطر الانحناء نتيجة الكلال

إن أكثر متغيرات التركيب تأثيرًا هو قطر البكرة أو الأسطوانة بالنسبة إلى قطر الحبل. إذ يفرض نصف قطر الانحناء الصغير تقوسًا أشد على كل سلك ويرفع الإجهاد الدوري. لذلك، يمكن أن يُظهر حبل 7x7 نفسه عمر خدمة مختلفًا جدًا في آلتين تعملان بالحمل نفسه: فقد توجهه إحداهما حول بكرة ملساء ذات حجم مناسب، بينما تسحبه الأخرى بشكل متكرر فوق بكرة ضيقة أو حافة حادة.

لا يكفي قطر الحبل الاسمي وحده للحكم على الملاءمة. يجب أن يدعم شكل المجرى الحبل دون ضغطه أو تسطيحه أو السماح بحركة جانبية مفرطة. فالمجرى الضيق جدًا يسبب تلامسًا مركزًا وقد يسحق الأسلاك الخارجية. أما المجرى الواسع جدًا فقد يسمح بالاهتزاز والالتواء والتآكل غير المتساوي. ويُنشئ عدم المحاذاة بين البكرات مشكلة أخرى: إذ يحتك الحبل بحافة جانبية أو يدخل المجرى بزاوية، جامعًا بين كلال الانحناء والتآكل الكاشط.

يستحق الانحناء العكسي اهتمامًا منفصلًا. فالحبل الذي ينحني مرارًا في اتجاه واحد ثم يعود فورًا لينحني في الاتجاه المعاكس يتعرض لانعكاس إجهاد أشد من حبل يمر عبر انحناء واحد ثابت الاتجاه. ويمكن لمسارات الحركة القصيرة ذات الأسطوانات المتقاربة أن تخلق هذه الحالة حتى عندما تبدو كل أسطوانة بمفردها مقبولة.

البنية وجودة السلك وحالة السطح

يوفر حبل الأسلاك الفولاذية 7x7 توازنًا عمليًا بين المرونة ومقاومة تلف السطح، لكنه ليس أكثر البنى المتاحة مرونة. فالبنى ذات الأسلاك الأدق والعدد الأكبر من الأسلاك تتحمل عمومًا أنصاف أقطار انحناء أصغر بصورة أفضل، لأن الإجهاد يتوزع على أسلاك فردية أصغر. لكنها قد تكون أيضًا أكثر عرضة للتآكل والسحق والتلوث في ظروف الخدمة القاسية. لذلك ينبغي أن يعكس الاختيار آلية الفشل السائدة بدلًا من التعامل مع المرونة باعتبارها فائدة منفصلة.

تغير درجة مقاومة شد السلك هذا التوازن أيضًا. فالأسلاك الأعلى مقاومة يمكنها حمل أحمال أكبر، لكنها قد تكون أقل تحملًا عند وجود انحناء شديد أو صدمات أو محاذاة ضعيفة. وقد تؤدي مواصفة تستند فقط إلى الحد الأدنى لقوة القطع إلى تفضيل خيار عالي المقاومة له عمر كلال أقصر في آلية ذات مسار ضيق. ويجب تقييم نطاق الشد المتوقع، ونصف قطر الانحناء، وتكرار الدورات، والتعرض البيئي معًا.

يمكن للسلك المجلفن أن يوفر حماية مفيدة عندما تعزز الرطوبة التآكل، إلا أن الطلاء لا يلغي مخاوف الكلال. تعمل حفر التآكل كمركزات للإجهاد؛ فبمجرد تشكل حفرة، يمكن أن يبدأ شق دوري عند إجهاد موضعي أقل مما هو عليه في السطح النظيف. وقد يكون السلك اللامع مناسبًا في حاوية جافة ومضبوطة، بينما يكون الحبل المجلفن غالبًا أنسب في الظروف الرطبة أو الخارجية أو الزراعية أو في الموانئ أو التخزين المتقطع. وفي كلتا الحالتين، ينبغي معالجة المياه المحتجزة والبقايا الكيميائية والحطام المتراكم قبل أن تبدأ في إحداث تلف سطحي.

نمط الحمل مهم بقدر أهمية الحمل الأقصى

يمكن أن يفشل الحبل الذي يعمل دون تصنيفه الساكن بسبب الانحناء المتكرر. فشد الذروة ليس سوى جزء من سجل الأحمال. إذ تزيد عمليات البدء والتوقف السريعة، والتحولات من الارتخاء إلى الشد، والتذبذب، وأحمال الصدمة من نطاق الإجهاد الذي تتعرض له الأسلاك. ويختلف الشد المعتدل المستقر المار فوق بكرة ذات حجم صحيح اختلافًا جوهريًا عن حبل منخفض الحمل ينشد بشكل متكرر وبقوة بعد حدوث ارتخاء.

قد يترك الحمل الزائد دلائل مرئية مثل الاستطالة أو التشوه أو المناطق المسطحة. وغالبًا ما يكون الكلال أقل وضوحًا في مراحله المبكرة. فقد يظل الحبل مستقيمًا وظيفيًا ظاهريًا حتى تظهر انقطاعات الأسلاك الفردية. ولهذا السبب، ينبغي أن يميز سجل الفحص بين مؤشرات الحمل الزائد بالشد ومؤشرات كلال الانحناء، بدلًا من اعتبار كل عيب حالة تآكل عامة.

ينبغي أن يركز الفحص على مناطق الانحناء

يكون الفحص أكثر أهمية في المواضع التي يغير فيها الحبل اتجاهه، أو يدخل في وصلة، أو يلامس دليلًا، أو يتحرك دوريًا ضمن نطاق حركة قصير. ومن المهم تنظيف السطح أولًا لأن الشحم القديم والأوساخ المتغلغلة قد تخفي الأسلاك المكسورة. وينبغي فحص الحبل وهو مرتخٍ حيثما أمكن، ثم مراقبته خلال دورة حركة مضبوطة لتحديد الاحتكاك أو الاهتزاز أو التلامس المتقطع أو تغير خط السحب.

ينبغي تسجيل انقطاعات الأسلاك حسب الموقع والتركيز، لا مجرد عدّها عبر المجموعة بأكملها. فقد يكون عدد صغير من الانقطاعات المتجمعة ضمن طول قصير عند نقطة الانحناء نفسها أهم من انقطاعات منفردة على امتداد جزء طويل غير ملامس. كما تؤثر التغيرات في القطر، وانخفاض إحكام اللف، والتآكل، وتغير اللون الناتج عن الحرارة، ووصلات النهايات التالفة في قرار إخراج الحبل من الخدمة. وينبغي أن تحدد تعليمات المعدات السارية ومتطلبات الفحص الحاكمة حدود القبول للتركيب المحدد.

الحفاظ على أداء الكلال بعد التركيب

ينبغي أن يصل التزييت إلى الفراغات بين الأسلاك وكذلك إلى السطح الخارجي. فالطلاء السطحي الكثيف الذي لا يستطيع اختراق الحبل قد يجعله يبدو محميًا بينما يستمر الاحتكاك الدقيق داخليًا. ويجب أن يكون المزلّق مناسبًا أيضًا للبيئة: أي أن يظل فعالًا تحت درجة الحرارة المتوقعة والتعرض للماء والغبار وظروف التلامس، دون جذب تلوث كاشط مفرط.

يتطلب القطع وإنهاء الطرف عناية، لأن الطرف التالف قد يُدخل التواءً أو يرخي اللف. وينبغي تثبيت الحبل قبل القطع، كما يجب أن تتوافق الوصلات مع مسار الحمل المقصود. فالنهاية التي تفرض انحناءً مفاجئًا مباشرة خارج الوصلة تنقل تلف الكلال إلى جزء قصير يصعب فحصه.

عندما تتضمن المهمة الربط أو السحب أو الرفع الخفيف مع انحناءات متقطعة، لا ينبغي استبدال البنية لمجرد أن منتجين لهما قطر أو قيم قوة قطع متشابهة. فعلى سبيل المثال، حبل أسلاك فولاذية مجلفن 6x12+7FC بقطر 3-12mm للاستخدام في الربط والقطر والأحمال الخفيفة والزراعة له بنية حبل وترتيب قلب ليفي مختلفان عن حبل 7x7. ويجب تقييم مرونته ودعمه الداخلي وسلوكه فوق البكرات مقابل ظروف التشغيل الفعلية بدلًا من افتراض إمكانية استبدالهما ببعضهما.

تأتي موثوقية الانحناء المتكرر من التحكم في النظام بأكمله: بنية مناسبة، وأس surfaces انحناء نظيفة وبالمقاس الصحيح، وشد مستقر، وتزييت محفوظ، واتخاذ إجراء مبكر عند ظهور تلف موضعي. وسيُظهر الحبل الذي يعمل بسلاسة عبر مسار صحيح نمط كلال مختلفًا جدًا عن حبل يُجبر على التعويض عن هندسة سيئة في كل دورة.
