اختيار مقاس الحبل السلكي: كيف يؤثر القطر والتركيب على حمل العمل الآمن

اختيار مقاس الحبال السلكية: كيف يؤثر القطر والبناء على حمل العمل الآمن

لا يقتصر اختيار مقاس الحبل السلكي الصحيح على اختيار أكبر قطر يتناسب مع الميزانية أو أصغر حبل يبدو أنه يفي بالحمل المحسوب. ففي أعمال الرفع والجر والتثبيت، يرتبط القطر ارتباطًا وثيقًا بقوة الكسر، لكن حمل العمل الآمن النهائي يعتمد أيضًا على بناء الحبل ونوع القلب وكفاءة النهايات وهندسة حبال الرفع وتوافق المعدات ومتطلبات السلامة التي تحكم العمل.

لذلك، فإن السؤال الرئيسي للمقيّمين الفنيين ليس: «ما القطر الذي يمكنه حمل هذا الحمل؟» بل: «ما مجموعة الحبل الكاملة التي يمكنها حمل هذا الحمل بأمان طوال عمر الخدمة المقصود؟» قد يظل الحبل الذي يحقق أداءً جيدًا في اختبار سحب ساكن غير مناسب إذا كان ينحني بشكل متكرر فوق بكرات صغيرة الحجم، أو يتعرض للتآكل بمياه البحر، أو يُستخدم في حبل رفع متعدد الأرجل بزاوية غير ملائمة.

القطر هو نقطة البداية وليس الإجابة النهائية

يحدد قطر الحبل السلكي مساحة المقطع المعدني المتاحة لمقاومة الشد. وعند تساوي جميع العوامل الأخرى، يوفر القطر الأكبر عادةً حدًا أدنى أعلى لقوة الكسر. وتجعل هذه العلاقة من القطر أول معيار للفرز عند مقارنة خيارات الحبال، لا سيما لخطوط الرفع وحبال الرافعات والمعدات المرتبطة بالرسو البحري وتطبيقات التعدين.

ومع ذلك، فإن حمل العمل الآمن ليس هو نفسه الحد الأدنى لقوة الكسر. إذ يُحدد حمل العمل بتطبيق معامل التصميم المناسب ثم مراعاة ظروف التجميع والاستخدام الفعلية. يمكن أن يفقد الحبل السلكي قدرته القابلة للاستخدام بسبب التركيبات المختارة بشكل غير مناسب، أو الخيوط المتضررة، أو ملامسة الحواف الحادة، أو التحميل الجانبي، أو الانسحاق على البكرة، أو تغير زاوية حبل الرفع. ولهذا السبب، ينبغي دائمًا قراءة جدول السعة المقدرة للمورّد مع درجة الحبل وبنائه وقلبه ونهايته والمعيار المطبق المذكور.

يتطلب قياس القطر أيضًا الدقة. ينبغي قياس حبل اسمي بقطر 10 mm عبر أوسع نقاط الخيوط المتقابلة، وليس عبر التجاويف بينها. وقد تعطي القياسات المأخوذة بعد تسطيح الحبل أو تآكله أو تحميله تحت تشوه انطباعًا مضللًا عن مقاسه الأصلي. وينبغي أن تميز سجلات الفحص بين سماحية التصنيع وفقدان القطر أثناء الخدمة.

يغيّر البناء المفاضلة بين القوة والمرونة والتآكل

يمكن أن يتصرف حبلان بالقطر نفسه بشكل مختلف جدًا. يصف البناء عدد الخيوط وعدد الأسلاك في كل خيط وترتيب البرم والقلب. ويوفر البناء ذو الأسلاك الخارجية الأقل عددًا والأكبر حجمًا عمومًا مقاومة أفضل للتآكل الناتج عن الاحتكاك وللمناولة الخشنة. أما البناء ذو الأسلاك الأكثر عددًا والأدق فيكون عادةً أكثر مرونة وأنسب للانحناء المتكرر حول البكرات أو الطبول، رغم أن أسلاكه الخارجية الأصغر قد تكون أكثر عرضة للتآكل الكاشط.

توضح الاختيارات الشائعة هذا التوازن. غالبًا ما يُنظر إلى حبل من نوع 6x19 عند أهمية مقاومة التآكل ومهام الرفع العامة. ويحتوي الحبل من نوع 6x37 على عدد أكبر من الأسلاك الفردية، ويُنظر إليه عادةً عندما تكون المرونة وأداء مقاومة التعب من الأولويات. يمكن اختيار البنى متعددة الخيوط مثل 19x7 لتطبيقات معينة مقاومة للدوران، لكنها تتطلب مناولة سليمة ولا ينبغي استبدالها بحبل تقليدي دون دراسة. ويجب التحقق من سلوكها تحت الحمل ومتطلبات التركيب وتوافقها مع نظام الرفع كمنظومة متكاملة.

ويهم اختيار القلب أيضًا. يمكن للقلب الليفي أن يدعم المرونة واحتفاظ مادة التزييت في التطبيقات المناسبة. ويوفر القلب المستقل من الحبل السلكي (IWRC) عمومًا مقاومة أعلى للانسحاق واستطالة هيكلية أقل، مما يجعله مناسبًا عندما تتعرض الحبال لقوة سحب عالية أو لف متعدد الطبقات أو خدمة شاقة كحبل رفع. ولا يوجد قلب أفضل في جميع الحالات؛ إذ تحدد دورة العمل وهندسة المعدات الخيار العملي.

يمكن لترتيب حبل الرفع أن يقلل السعة المتاحة

عندما يُصنع الحبل السلكي على هيئة حبل رفع، يجب تقييم المجموعة بدلًا من الحبل وحده. تؤثر الوصلات العينية والجلب والمقابس والكشتبانات والحلقات الرئيسية والخطافات والتوصيلات الميكانيكية جميعها في حمل العمل المقدر. ولا يشكل الحبل ذي المقاس الصحيح المقترن بخطاف ذي مواصفات غير كافية أو بجلبة غير مناسبة نظام رفع آمنًا.

تستحق حبال الرفع متعددة الأرجل اهتمامًا خاصًا. فكلما اتسعت الزاوية بين رجل حبل الرفع والخط الرأسي، زاد الشد في كل رجل. وقد يكون توزيع الحمل غير متساوٍ أيضًا بسبب شكل الحمولة وتغير مركز الثقل وموضع الخطاف والاختلافات في أطوال الأرجل. يمكن للمجموعات ذات الأربع أرجل أن توفر ثباتًا قيّمًا للحمولة، لكن من غير الآمن افتراض أن الأرجل الأربع ستحمل دائمًا حصة متساوية. يجب أن تستند السعة المقدرة إلى تكوين حبل الرفع ذي الصلة والظروف المحددة في ممارسة الرفع المطبقة أو متطلبات المشروع.

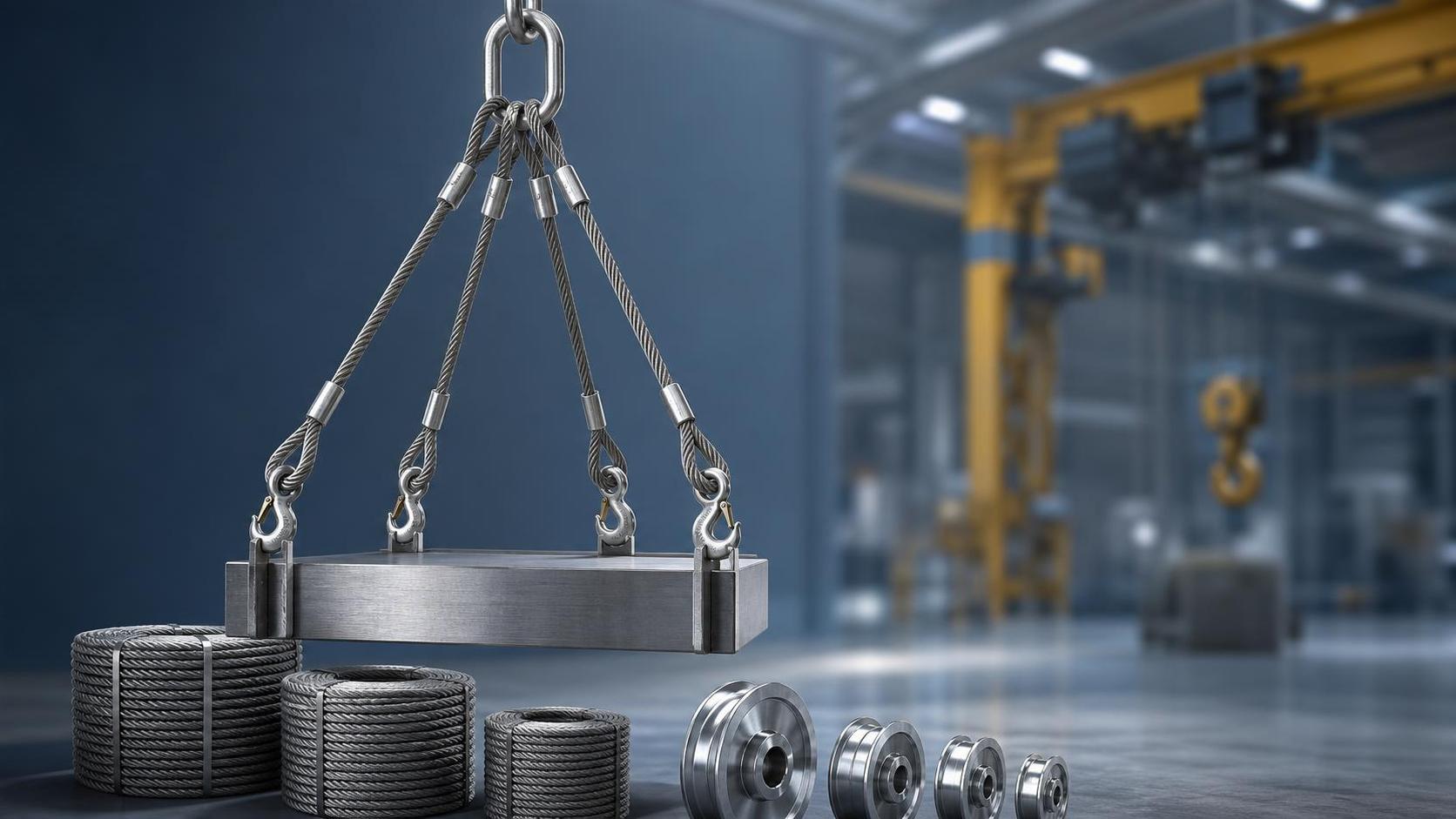

على سبيل المثال، يجمع حبل رفع سلكي بأربع أرجل من الفولاذ الكربوني مع خطاف حبل رفع عيني مزود بمزلاج للرفع الثقيل بين أربع أرجل من الحبل وعيون كشتبان مشكلة ميكانيكيًا وحلقة رئيسية مستطيلة وخطافات مزودة بمزاليج. قد يكون هذا الترتيب مناسبًا للأحمال المتوازنة في الإنشاءات والموانئ والتعدين أو المناولة البحرية، لكن الاختيار لا يزال يتطلب أبعاد الحمولة الفعلية ونقاط الرفع والارتفاع المتاح وزاوية الأرجل وتوافق الملحقات. يجب أن تلائم الحلقة الرئيسية خطاف الرافعة بشكل صحيح، ويجب أن يكون كل خطاف مناسبًا للتوصيلة المقصودة واتجاه التحميل.

يجب أن تتوافق المادة والتشطيب السطحي مع ظروف التعرض

قد يتعطل الحبل السلكي ذي المقاس الصحيح فنيًا مبكرًا إذا جرى التقليل من ظروف التآكل. قد يكون الحبل اللامع عمليًا في البيئات الداخلية المضبوطة حيث تتم إدارة التزييت والفحص جيدًا. ويُنظر عادةً إلى الحبل المجلفن عندما تكون الرطوبة الجوية مصدر قلق. وقد يتم تحديد الفولاذ المقاوم للصدأ عندما تكون مقاومة التآكل أكثر أهمية، رغم وجوب مراجعة الخصائص الميكانيكية المطلوبة والبيئة الكيميائية الفعلية بدلًا من افتراضها. يمكن للحبل المغلف بالبلاستيك أن يحمي الأسطح ويحسن المناولة في بعض تطبيقات التثبيت أو الاستخدام العام، لكن الطلاء لا يلغي الحاجة إلى فحص الحبل الأساسي.

في الموانئ وعمليات الصيد والمشاريع المواجهة للمحيط، ينبغي تقييم مقاومة التآكل إلى جانب التآكل الكاشط وتعب الانحناء وإمكانية الوصول لأعمال الصيانة. وفي منجم مليء بالغبار أو موقع إنشاءات، قد يكون التآكل الخارجي والانسحاق هما مصدر القلق الأساسي. وغالبًا ما يكون الاختيار الصحيح حلًا وسطًا قائمًا على نمط الفشل الأرجح أن يحد من عمر الخدمة.

تسلسل تقييم عملي

تبدأ عملية تحديد المواصفات الموثوقة بالحمل الأقصى، لكن لا ينبغي أن تنتهي عنده. ينبغي للفرق الفنية تأكيد ما يلي قبل إصدار مواصفة الشراء:

• الحد الأقصى لحمل العمل، بما في ذلك أي تأثيرات ديناميكية متوقعة من الرفع أو التسارع أو التحميل بالصدمات.
• نوع التطبيق: تثبيت ساكن، أو رفع متكرر، أو خط رافعة، أو جر، أو استخدام بحري، أو مجموعة حبل رفع مصنعة.
• عامل الأمان المطلوب، وأساس السعة المقدرة، وأي متطلبات للمشروع أو العميل أو الامتثال المحلي.
• بناء الحبل ودرجة الشد ونوع القلب والتوافق مع البكرات والطبول وترتيبات التمرير.
• التعرض البيئي، بما في ذلك الرطوبة والملح والمواد الكيميائية والجسيمات الكاشطة ودرجة الحرارة.
• نوع النهاية وزاوية حبل الرفع وأبعاد التركيبات وتوقعات الفحص ومعايير الاستبدال.

تتجنب هذه العملية خطأ شراء شائعًا: طلب القطر والطول فقط. هاتان المعلومتان ضروريتان، لكنهما لا تحددان حبلًا كاملًا. يتضمن الطلب الأكثر قابلية للاستخدام البناء والتشطيب وفئة مقاومة الشد عند الاقتضاء وتفضيل القلب وتجهيز النهاية والكمية ووصف الخدمة. وتكون الرسومات أو العينات مفيدة بشكل خاص عندما يجب أن يتصل حبل الرفع بنقاط رفع أو آلات قائمة.

من اختيار الحبل إلى قرار توريد متكامل

بالنسبة للمشاريع التي تشمل عدة مكونات للرفع والتثبيت، غالبًا ما يكون من الأكثر كفاءة مراجعة متطلبات الحبال وحبال الرفع والسلاسل معًا. تقوم Shandong Faster Technology Co., Ltd. بتصنيع الحبال السلكية وحبال الرفع والسلاسل للتطبيقات الصناعية، بما في ذلك الرفع والسفن والموانئ والإنشاءات والتعدين والمصاعد. تغطي قدرتها الإنتاجية الحبال السلكية أحادية ومتعددة الخيوط من 1 إلى 20 mm ضمن سلاسل المجلفن والفولاذ المقاوم للصدأ والمغلف بالبلاستيك، إلى جانب مجموعات حبال الرفع المضغوطة المخصصة ودرجات السلاسل من G30 حتى G100.

للتقييم الفني، تتمثل النقطة المفيدة في إمكانية تتبع المواصفات: يجب مطابقة الحبل مع المجموعة، ومطابقة المجموعة مع المهمة. يمكن لضوابط الإنتاج من سحب الأسلاك مرورًا بالبرم وحتى إغلاق الحبل أن تدعم الاتساق، لكن يجب التحقق من القرار النهائي مقابل تصنيف الحمل المطلوب للمشروع وتكوين التركيبات ووثائق الشهادات وخطة الفحص.

لذلك، نادرًا ما يكون أفضل مقاس للحبل السلكي هو المقاس الذي يملك أعلى سعة اسمية وحدها. بل هو القطر والبناء اللذان يحافظان على هامش مناسب لحمل العمل مع ملاءمة المعدات وتحمل البيئة وإتاحة فحص الحبل أو حبل الرفع واستخدامه على النحو المقصود.
