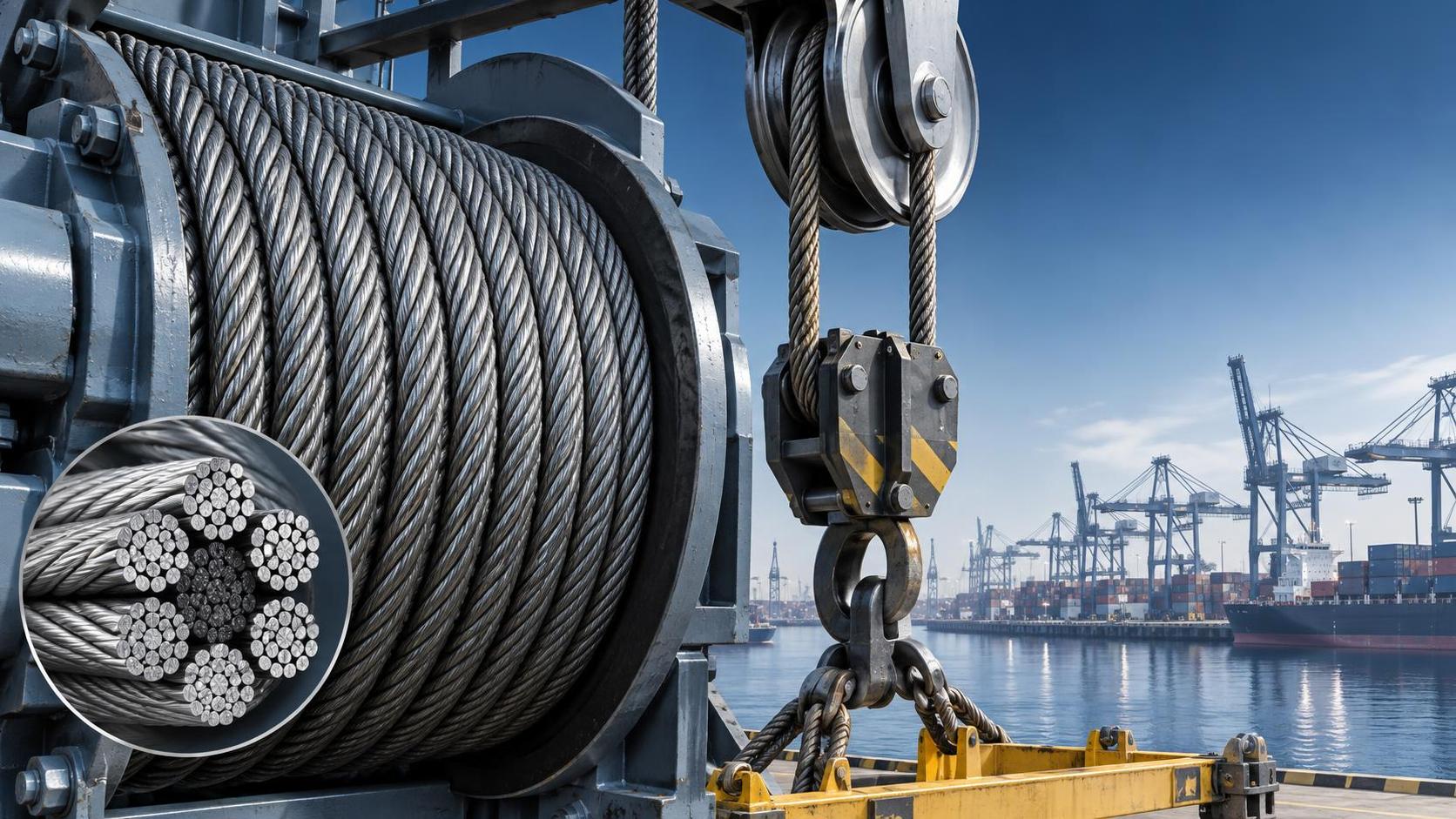

متى يناسب حبل الأسلاك 6x19 IWRC مهام الرفع الكاشطة

يُعد الحبل السلكي 6x19 IWRC خيارًا قويًا لمهام الرفع الكاشطة عندما يتعرض الحبل للاحتكاك الخارجي أو ملامسة الأحمال الخشنة أو السحق على البكرة أو الانحناء المتكرر بدرجة متوسطة، وعندما تكون المتانة أهم من أقصى قدر من المرونة. ولا تقتصر ميزته على قوة قطع أعلى فحسب. إذ تنبع قيمته العملية من هيكل الأسلاك الخارجية المتين نسبيًا مع قلب مستقل من الحبل السلكي (IWRC)، مما يساعد الحبل على الاحتفاظ بشكله تحت الضغط.

وتكتسب هذه التركيبة أهمية خاصة في الموانئ وساحات البناء وأعمال دعم التعدين ومناولة الخردة وأنظمة الرفع الصناعية، حيث قد يمر الحبل فوق البكرات ولكنه قد يحتك أيضًا بالحواف أو الموجهات أو الخطافات أو أسطح الأحمال أو المعدات الملوثة. وهو ليس بالضرورة الخيار الأفضل لكل نظام رفع. فعندما يكون إجهاد الانحناء الناتج عن التكرار المتكرر فوق بكرات صغيرة هو آلية الفشل الرئيسية، فقد يوفر تركيب أكثر مرونة توازنًا أفضل في الخدمة.

لماذا تغيّر المهام الكاشطة منطق اختيار الحبل

يؤدي الضرر الناتج عن الاحتكاك إلى إزالة المادة من الأسلاك الخارجية. وبمجرد أن تفقد الأسلاك الخارجية قطرها، تنخفض قدرتها على حمل الأحمال، وقد تظهر انقطاعات الأسلاك في وقت أقرب. كما تزيد الأوساخ ودقائق الخام والرمال وبقايا الأسمنت وجزيئات الصدأ وضعف التشحيم من شدة المشكلة لأنها تحول حركة الحبل العادية إلى عملية طحن.

في هذه البيئة، يوفر الحبل ذو الأسلاك الخارجية الأكبر نسبيًا عادةً مادة تآكل تضحية أكثر من تركيب الأسلاك الدقيقة ذي القطر الاسمي نفسه. ولهذا السبب يُنظر عادةً إلى عائلة 6x19 عندما تكون مقاومة التآكل الخارجي مصدر قلق رئيسيًا. ومع ذلك، تعتمد هندسة الأسلاك الخارجية الدقيقة على تسمية التركيب الكاملة؛ فـ «6x19» تصنيف لا يحدد بمفرده كل نمط من أنماط الجدائل أو خصائص الأداء.

ويكتسب IWRC أهمية مماثلة. فعلى عكس القلب الليفي، يوفر القلب المستقل من الحبل السلكي دعمًا معدنيًا صلبًا للجدائل الخارجية. وتحت اللف متعدد الطبقات على البكرة أو قوة السحب العالية أو الضغط عند نقاط التقاطع، يساعد القلب على مقاومة التسطح والإزاحة الموضعية للجدائل. والحبل الذي يحافظ على مقطع عرضي أكثر استقرارًا يكون أقل عرضة للأضرار المرتبطة بالسحق، والأرجح أن يُلف بصورة منتظمة يمكن التنبؤ بها.

لذلك، فإن السؤال ذي الصلة في مهام الرفع الكاشطة ليس «هل 6x19 IWRC مقاوم للتآكل؟»، بل:هل التآكل الخارجي والتحميل الضاغط أكثر إضرارًا في هذا التركيب من إجهاد الانحناء؟ إذا كانت الإجابة نعم، فإن هذا التركيب يستحق دراسة جدية.

الظروف التي يتوافق فيها 6x19 IWRC عادةً بشكل جيد

يكون استخدام حبل 6x19 IWRC مبررًا أكثر عندما تجتمع عدة ظروف تشغيلية:

• يتعرض الحبل لتآكل ناتج عن التلامس مع أسطح الأحمال الخشنة أو الملوثة أو الموجهات أو ممرات الحبال أو معدات المناولة.
• يكون ضغط البكرة كبيرًا، خاصة على البكرات متعددة الطبقات حيث تتحمل اللفات السفلية ضغط الطبقات العلوية.
• تكون الأحمال ثقيلة بما يكفي لجعل مقاومة السحق والتشوه أهم من سهولة المناولة.
• تتوافق أقطار البكرات وبكرات الحبل مع توصيات المعدات والشركة المصنعة للحبل المطبقة على درجة الحبل المختارة وطبيعة الخدمة.
• تكون دورة الرفع متقطعة أو متوسطة بدلًا من تطبيق تشغيل ذي دورات عالية جدًا وأنصاف أقطار صغيرة.
• يتطلب التطبيق حبلًا يحافظ على استقراره الأبعادي أثناء اللف المتكرر.

تشمل الأمثلة الشائعة خطوط الرفع للأغراض العامة في المعدات المتينة، والرفع بجانب الموانئ المعرض للتلوث الكاشط، وعمليات الرفع في البناء حيث يمكن أن تحتك الحبال بالعناصر الإنشائية، وأنظمة المناولة المرتبطة بالتعدين حيث يصعب التخلص من الغبار وتآكل الأسطح. وفي هذه الاستخدامات، قد يكون الحبل الأكثر مرونة اقتصادًا زائفًا إذا تآكلت أسلاكه الخارجية بسرعة أو تعرض لتسطح مبكر على البكرة.

ويكون هذا التركيب ذا صلة أيضًا عندما يتعين على الحبل تحمل ضغط جانبي عرضي. فلا يلغي IWRC المخاطر الناتجة عن زاوية الانحراف غير المناسبة أو أخاديد البكرة غير الصحيحة أو نقاط التقاطع الضيقة، لكنه يوفر هيكلًا داخليًا أكثر استقرارًا من البديل ذي القلب الليفي.

متى قد يكون الحبل نفسه خيارًا غير مناسب

لا تلغي الظروف الكاشطة أهمية إجهاد الانحناء. يحتوي حبل 6x19 IWRC على أسلاك أقل وأكبر من التراكيب ذات الأسلاك الدقيقة مثل الحبال من فئة 6x36. وهذا يجعله عمومًا أكثر مقاومة لتآكل الأسلاك الخارجية، لكنه أقل مرونة عند الانحناء المتكرر. وإذا كان الحبل يتحرك باستمرار فوق بكرات صغيرة نسبيًا، أو يعمل بدورات عالية التردد، أو ضمن نظام يضم انحناءات عديدة، فقد يصبح أداء الإجهاد هو المعيار الحاكم.

في مثل هذه الحالات، يمكن أن يوفر تركيب 6x36WS حلًا وسطًا أكثر ملاءمة. إذ يجمع ترتيب جدائله الطبقي Warrington-Seale بين الأسلاك الخارجية المصممة لدعم مقاومة التآكل وعدد أكبر من الأسلاك الداخلية التي تحسن المرونة وسلوك الإجهاد. وفي تطبيقات الرافعات البرجية والحبال المتحركة التي تتطلب الاهتمام بكل من ضغط البكرة والانحناء المتكرر، يوضح حبل سلكي فولاذي مجلفن 6x36WS بقطر 8-20mm مستخدم للرافعات البرجية نوع البديل الذي ينبغي تقييمه مقابل ترتيب تمرير الحبل في الآلة بدلًا من اختياره بناءً على القوة الاسمية وحدها.

كما لا ينبغي اختيار حبل 6x19 IWRC لمجرد أن الحد الأدنى المعلن لقوة القطع مرتفع. فقوة القطع هي تأهيل أساسي وليست توقعًا لعمر الخدمة. قد يتمتع الحبل بسعة اسمية كافية ومع ذلك يتعطل مبكرًا بسبب التآكل أو الالتواء أو تحميل الصدمات أو تمرير الحبل بشكل غير صحيح أو عدم كفاية التشحيم أو ممارسات النهايات غير المتوافقة.

الفحوصات التي ينبغي أن تظهر في مواصفات الشراء

إن طلب «6x19 IWRC، قطر X» يترك مجالًا واسعًا للتفسير. وينبغي أن تربط مواصفات الشراء تصميم الحبل بنظام الرفع ومخاطر التشغيل. ويجب أن تحدد، كحد أدنى، التركيب الدقيق والقطر الاسمي ودرجة الحبل واتجاه ونوع اللف والتشطيب والحد الأدنى لقوة القطع ومتطلبات التشحيم والطول وترتيب البكرة والمعيار الذي يتم توريد الحبل وفقًا له.

بالنسبة لمعدات الرفع الخاضعة للتنظيم أو المصممة هندسيًا، تحكم متطلبات الآلات والرفع والمتطلبات الإقليمية المطبقة الاختيار النهائي. ويعد EN 12385-4 أحد المعايير المرجعية الشائعة للحبال السلكية المجدولة المستخدمة في تطبيقات الرفع، بينما قد تنطبق GB/T وغيرها من المعايير الوطنية وفقًا لسوق الوجهة ووثائق المشروع. ولا ينبغي اعتبار رقم المعيار في عرض السعر دليلًا كافيًا على الملاءمة. وينبغي للمشتري التأكد من أن فئة الحبل المعلنة ووثائق الاختبار والوسم والاستخدام المقصود تتوافق مع متطلبات المشروع.

هناك عدة تفاصيل تؤثر في النتيجة التجارية والتشغيلية:

• درجة الحبل وقوة القطع: قارن بين التركيبات والأقطار والدرجات المتماثلة. ولا تقارن رقم قوة القطع الخاص بمورد ما ما لم يكن المعيار المرجعي وأساس الحساب واضحين.
• التشطيب السطحي: قد يكون الحبل اللامع مناسبًا للخدمة الداخلية المضبوطة والمشحمة جيدًا. ويمكن للتشطيبات المطلية بالزنك أن تضيف حماية من التآكل، لكن الجلفنة لا تغني عن التشحيم أو الفحص المناسبين في الخدمة الكاشطة.
• مواصفة اللف: يتصرف اللف العادي ولف لانغ واللف الأيمن واللف الأيسر بشكل مختلف من حيث تآكل التلامس وميل الدوران والتفاعل مع البكرة. وينبغي أن يحدد تصميم المعدات المتطلبات.
• التشحيم: يحتاج الحبل إلى تشحيم داخلي لحركة الأسلاك فيما بينها وإلى طبقة خارجية لتقليل التآكل والهجوم الكاشط. ويجب أن يكون المزلّق متوافقًا مع درجة حرارة التشغيل والبيئة وأي إعادة تشحيم ميدانية لاحقة.
• البكرة والتغليف: يؤثر نوع البكرة واتجاه اللف وقوة الحافة وحماية طرف الحبل في وصول الحبل إلى الموقع دون أضرار مناولة أو مشكلات التواء أثناء التركيب.

لا تخلط بين مقاومة التآكل وتحمل سوء الاستخدام

إن أقوى سبب لاختيار حبل سلكي 6x19 IWRC هو استجابته المتوازنة للتآكل والسحق. لكنه لا يبرر قبول ظروف تركيب سيئة. فالحبل الذي يُسحب عبر حافة حادة أو يُلف على بكرة تالفة أو يُشغّل مع بكرات غير محاذاة سيتدهور بغض النظر عن تركيبه.

تستلزم نقطة التلامس بين الحبل والآلة اهتمامًا خاصًا. فقد تضغط أخاديد البكرات المتآكلة على الحبل وتسرّع تلف أسلاك التاج. وتقلل الأخاديد الواسعة جدًا من الدعم وتعزز التسطح. ويمكن لزاوية الانحراف غير الصحيحة أن تدفع الحبل نحو حواف البكرة أو تسبب ضغطًا شديدًا عند التقاطع. ويجب تصميم وصلات الطرف الثابت والمقابس وفقًا لنوع الحبل المختار وتركيبها حسب متطلبات مورد النهايات. وغالبًا ما تكون هذه الظروف أكثر تأثيرًا من فرق بسيط في سعر الحبل المعروض.

ينبغي أن يتوافق تخطيط الفحص مع نمط الفشل المتوقع. ففي المهام الكاشطة، يجب أن يركز الاهتمام على فقدان قطر الأسلاك الخارجية والبقع المسطحة الموضعية وانقطاعات أسلاك التاج والأجزاء المسحوقة وعدم انتظام القطر والتآكل تحت الرواسب والأضرار القريبة من البكرات ومناطق تقاطع البكرة والنهايات. ويجب أن تتبع معايير الاستبدال قواعد الرفع المطبقة وتعليمات المعدات وإرشادات الشركة المصنعة للحبل؛ إذ إن الفحص البصري للأسلاك المكسورة وحده لا يكفي للحكم على حبل متآكل بالاحتكاك.

قرار شراء عملي

اختر 6x19 IWRC عندما تكون المهمة ثقيلة وخشنة ومتطلبة ميكانيكيًا: أي عندما يتعرض الحبل للتآكل الخارجي وضغط البكرة، وتوجد حاجة إلى الاستقرار الهيكلي، بينما تبقى دورات الانحناء ضمن نطاق مناسب لتركيب أقل مرونة نسبيًا. ويكون هذا الاختيار منطقيًا بشكل خاص عندما يكون البديل حبلًا ذا قلب ليفي قد ينضغط أو يتشوه تحت ضغط اللف نفسه.

اتجه إلى تصميم ذي أسلاك أدق وأكثر مرونة عندما يكون الانحناء المتكرر هو العامل المسيطر ويكون نظام تمرير الحبل متطلبًا. وقم بترقية التشطيب أو نهج التحكم بالتآكل عندما تؤدي الرطوبة أو الملح أو المواد الكيميائية أو فترات التوقف الطويلة إلى خطر التآكل. وفي كل الحالات، حدد الحبل الكامل، وليس قطره وتركيبه الاسمي فقط، واطلب وثائق تجعل الحبل المورد قابلًا للتتبع إلى المعيار والدرجة ومتطلبات قوة القطع المتفق عليها.

يعتمد قرار الشراء السليم على الآلية المتوقع أن تنهي عمر الحبل. فإذا كانت هذه الآلية هي التآكل الخارجي المصحوب بالسحق والمناولة الشاقة، فإن 6x19 IWRC غالبًا ما يكون خيارًا موثوقًا من الناحية الفنية ومعقولًا من الناحية التجارية. أما إذا كان الإجهاد هو الأرجح لإنهاء الخدمة أولًا، فقد لا تعوض مزايا مقاومة التآكل فقدان المرونة.
