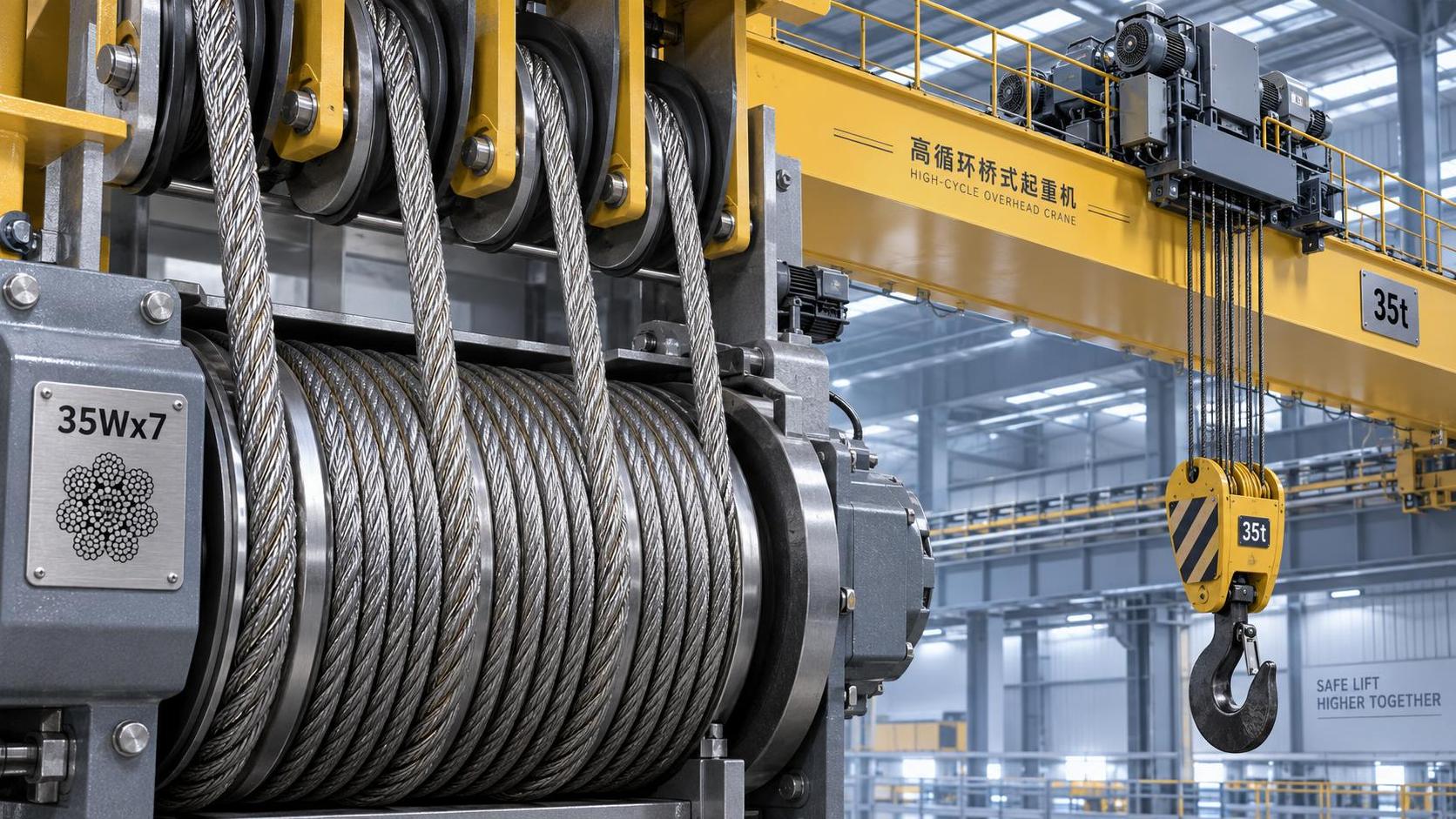

عندما يحسّن حبل 35Wx7 عمر الكلال في الرافعات ذات الدورات العالية

يُحسّن الحبل 35Wx7 عمر الكلال في الرافعات عالية الدورات عندما يقضي الحبل جزءًا كبيرًا من عمره التشغيلي في الانحناء المتكرر فوق البكرات وعبر أخاديد الأسطوانة تحت شد فعلي. يستخدم تركيبه 35 جديلة خارجية مرتبة حول قلب مكوّن من سبع جدائل، مما يكوّن عددًا كبيرًا من الأسلاك الصغيرة نسبيًا. تتيح هذه المرونة للحبل التوافق مع الأسطح المنحنية بإجهاد انحناء موضعي أقل مقارنةً بتركيب أقل مرونة من القطر نفسه.

تكون هذه الميزة أكثر وضوحًا في الرافعات ذات الرفعات القصيرة المتكررة، ودورات التشغيل السريعة، ومسارات إعادة التعشيق المتعددة، أو ترتيبات البكرات المدمجة. قد يظل الحبل الذي يمتلك قوة كسر كافية ولكن قدرة ضعيفة على تحمل الانحناء هو المكوّن الذي يحد من أعمال الصيانة. وغالبًا ما تبدأ انقطاعات الأسلاك الخارجية، والتفلطح الموضعي، وفقدان المقطع المعدني، والإخراج المبكر من الخدمة عند النقاط التي يغيّر فيها الحبل اتجاهه بشكل متكرر.

مواضع ملاءمة تركيب 35Wx7

ينشأ كلال الحبل السلكي من الإجهاد الدوري. ففي كل مرة ينحني فيها حبل محمّل فوق بكرة أو يلتف على أسطوانة، تتمدد الأسلاك الموجودة على الجانب الخارجي للانحناء، بينما تنضغط الأسلاك الموجودة على الجانب الداخلي. وتؤدي الدورات المتكررة تدريجيًا إلى نشوء شقوق صغيرة، غالبًا في البداية في أسلاك منفردة قرب قمم الجدائل. ويوزع العدد الكبير من الأسلاك في تركيب 35Wx7 حركة الانحناء هذه على عناصر أدق، مما يقلل شدة الانفعال في كل سلك عندما يكون الحبل متوافقًا بصورة صحيحة مع الرافعة.

لذلك، يُعد حبل 35Wx7 خيارًا قويًا عندما يحدد كلال الانحناء، وليس مجرد سعة الحمل الساكنة، فترات الاستبدال. وتشمل الظروف النموذجية ما يلي:

• رافعات العمليات العلوية التي تنفذ رفعات متكررة ومتتابعة على مسار الحركة نفسه.
• رافعات الحاويات والموانئ ومناولة الإنتاج، حيث يمر خط الرفع فوق عدة بكرات خلال كل دورة.
• المعدات ذات أقطار البكرات أو الأسطوانات الصغيرة نسبيًا بالنسبة لمقاس الحبل المختار، شريطة أن يسمح تصميم الرافعة بهذا التركيب.
• الرافعات التي يؤثر فيها التشغيل السلس وتكوين الطبقات المستقر في الجاهزية بقدر تأثير سعة الرفع الاسمية.

لا ينبغي اختيار هذا التركيب لمجرد أن الرافعة تعمل بعدد كبير من الدورات التشغيلية. إذ قد تسمح البكرات ذات القطر الكبير، وحمل التشغيل المنخفض، ونظام إعادة التعشيق غير المعقد، لأشكال أخرى من الحبال بأداء مُرضٍ. وعلى العكس، قد تكون الرافعة ذات الدورات المتوسطة متطلبة عند وجود سحب جانبي، أو زاوية انحراف غير مناسبة، أو تلوث كاشط، أو أحمال صدمية متكررة. ويصف عدد الدورات جزءًا فقط من بيئة الكلال.

المرونة تغيّر استجابة الانحناء، لا جميع أنماط الفشل

المقابل الرئيسي هو أن الحبال المرنة متعددة الجدائل تكون غالبًا أقل تحمّلًا للمناولة الخشنة، والسحق الشديد، وبعض أشكال الضرر الخارجي مقارنةً بالبدائل ذات الجدائل الأكثر خشونة. فزيادة عدد الأسلاك تحسن سلوك الانحناء، لكن الأسلاك الخارجية المفردة تكون أصغر. وقد يطيل حبل 35Wx7 عمر الخدمة على البكرات المحاذاة بشكل صحيح، بينما يُظهر تدهورًا سريعًا إذا جُرّ فوق حواف حادة، أو انضغط في أخدود أسطوانة متضرر، أو تعرض لضغط متواصل متبادل بين طبقات الحبل.

يهم هذا التمييز عند تشخيص العمر القصير للحبل. تشير انقطاعات الأسلاك المتمركزة في مناطق تلامس البكرات إلى كلال الانحناء، أو البكرات صغيرة القطر، أو عدم المحاذاة، أو التشحيم غير الكافي. وتشير المناطق المفلطحة والجدائل المسحوقة قرب الأسطوانة إلى الانضغاط أو اللف غير الجيد. ويمكن أن يدل نطاق ضيق من الضرر يتكرر في موضع واحد على وجود أخدود بكرة معيب أو عائق موضعي. إن استبدال الحبل بتركيب أكثر مرونة دون تصحيح السبب الميكانيكي قد ينقل الفشل ببساطة إلى شكل مختلف.

هندسة البكرات والأسطوانات تحدد النتيجة العملية

تؤثر النسبة بين قطر البكرة وقطر الحبل مباشرةً في شدة الانحناء. فالبكرات الأصغر تفرض انحناءً أشد، مما يزيد الإجهاد الدوري في الأسلاك. ويمكن لتركيب 35Wx7 أن يحسّن المرونة في هذه الحالة، لكنه لا يجعل قطر البكرة غير المناسب مقبولًا. وينبغي مراجعة وثائق الشركة المصنعة للحبل والرافعة معًا للتحقق من التركيب المسموح به، وتفاوت القطر، وأبعاد البكرة الدنيا، وملف الأخدود.

تتطلب الأخاديد اهتمامًا مماثلًا. فالأخدود الضيق جدًا يضغط الحبل ويرفع ضغط التلامس؛ أما الأخدود الواسع جدًا فيقلل الدعم الجانبي وقد يسمح بالتفلطح. وقد تبدو الأخاديد البالية ملساء لكنها لم تعد مطابقة لقطر الحبل. وفي الأسطوانات متعددة الطبقات، تشكل الطبقة الأولى الأساس لجميع الطبقات التي فوقها. ويمكن لللفات المرتخية، أو الشد غير المتساوي، أو التثبيت المتضرر أن تتسبب في انغراز الطبقات العليا في الطبقات السفلى، وهي مشكلة سحق لا يمكن لتركيب الحبل وحده حلها كفائدة لعمر الكلال.

بيانات الاختيار التي ينبغي إرفاقها بطلب الحبل

لا يكتمل طلب «حبل 35Wx7» ما لم يحدد أيضًا ترتيب التشغيل. وتشمل المعلومات ذات الصلة قطر الحبل، ودرجة القوة الاسمية، ونوع القلب، واتجاه اللف، وما إذا كانت مقاومة الدوران مطلوبة، وعدد أجزاء الحبل، ونوع الأسطوانة، وأقطار البكرات، ونطاق الحمل المتوقع. وغالبًا ما يكون الخط محمّلًا بشكل خفيف خلال معظم فترة الوردية، ثم يتعرض لرفعات أثقل عرضية. وكلتا الحالتين مهمتان: إذ قد يضعف الشد المنخفض جدًا اللف، بينما يزيد الشد الأعلى إجهادات الانحناء والتلامس.

يستحق اختيار القلب عناية خاصة. يمكن للقلب الفولاذي أن يوفر دعمًا ومقاومة للسحق في بعض التطبيقات، بينما قد يوفر القلب الليفي خصائص مختلفة للمرونة والتشحيم. ولا يُعد أي منهما أفضل تلقائيًا للتشغيل عالي الدورات. ويتبع الاختيار الصحيح تصميم الرافعة، وضغط الأسطوانة، وترتيب إعادة التعشيق، وفئة الحبل المحددة.

يجب أيضًا فصل سلوك الدوران عن أداء الكلال. فالحبل المختار لتحمل الانحناء لا يكون مناسبًا تلقائيًا لخط أحادي الجزء، أو رفعة طويلة معلقة بحرية، أو حمل شديد الحساسية للدوران. وإذا دارت كتلة الخطاف أو الحمولة أثناء التشغيل، فإن هندسة إعادة التعشيق وفئة الحبل والنهاية الطرفية تتطلب مراجعة كاملة للنظام. وقد تؤدي إضافة وصلة دوارة دون تأكيد ملاءمتها إلى زيادة الدوران في بعض ترتيبات الحبال.

يمكن للتركيب أن يحافظ على الميزة أو يلغيها

حتى الحبل المناسب يفقد عمر الكلال عند تركيبه مع التواءات أو عقد أو شد ابتدائي غير متساوٍ. وينبغي فك الحبل البديل من جهاز فكّ دوار بدلًا من سحبه جانبيًا من لفة ثابتة. وأثناء التركيب، يجب أن يدخل الحبل إلى الأسطوانة تحت شد خلفي مضبوط بحيث تكون الطبقة الأولى محكمة ومصفوفة بالتساوي. وغالبًا ما تؤدي الطبقة الأساسية المرتخية إلى طبقات علوية غير منتظمة وسحق موضعي لاحقًا أثناء الخدمة.

التشحيم ليس أمرًا شكليًا. يجب أن يصل المزلّق إلى مناطق التلامس بين الأسلاك والجدائل مع بقائه متوافقًا مع الحبل والبيئة والمعدات القريبة. وقد يكون الحبل ذو المظهر الجاف قد فقد تشحيمه الداخلي حتى عندما يبدو سطحه الخارجي نظيفًا. ويمكن أن يجذب المزلّق الخارجي المفرط المواد الكاشطة، لذا فإن الهدف هو الحفاظ على طبقة تشحيم، وليس التطبيق العشوائي.

تصبح سجلات الفحص أكثر فائدة عندما تحدد موضع ونمط التدهور بدلًا من تسجيل عدد الأسلاك المكسورة فقط. إن تعليم طول الحبل المتأثر، وتسجيل ما إذا كان الضرر يحدث عند بكرة أو نقطة تقاطع على الأسطوانة أو نهاية طرفية أو جزء خامل، ومقارنة النمط بعد الاستبدال، يهيئ أساسًا لتصحيح الحالة الكامنة. وينبغي أن تتبع معايير الإخراج من الخدمة متطلبات الرافعة والحبل والموقع المعمول بها، بدلًا من الاعتماد على الحكم البصري وحده.

يجب فصل أعمال التقييد المساعدة أو السحب أو التثبيت الثابت عن قرار اختيار حبل الرفع. وعندما تُحدد مجموعة سلسلة لهذه الوظائف، فإن التكوين والاستخدام المقصود يتطلبان تقييمًا خاصًا بهما، مثلسلسلة حلقات ملحومة من الفولاذ الكربوني المجلفن كهربائيًا وفق معايير DIN763 DIN764 DIN766. ولا يحل اختيار السلسلة محل التقييم المطلوب لحبل تشغيل الرافعة وبكراتها وأسطوانتها ونظام إعادة التعشيق.

يوفر حبل 35Wx7 أوضح فائدة لعمر الكلال عندما يكون الانحناء المتكرر هو متطلب الخدمة السائد وتوفر الرافعة الدعم والمحاذاة والتشحيم واللف المناسبة. وعندما يتحكم السحق أو التآكل أو التحميل الجانبي أو التحكم في الدوران بعمر الحبل، يجب معالجة هذه الظروف إلى جانب اختيار التركيب.
