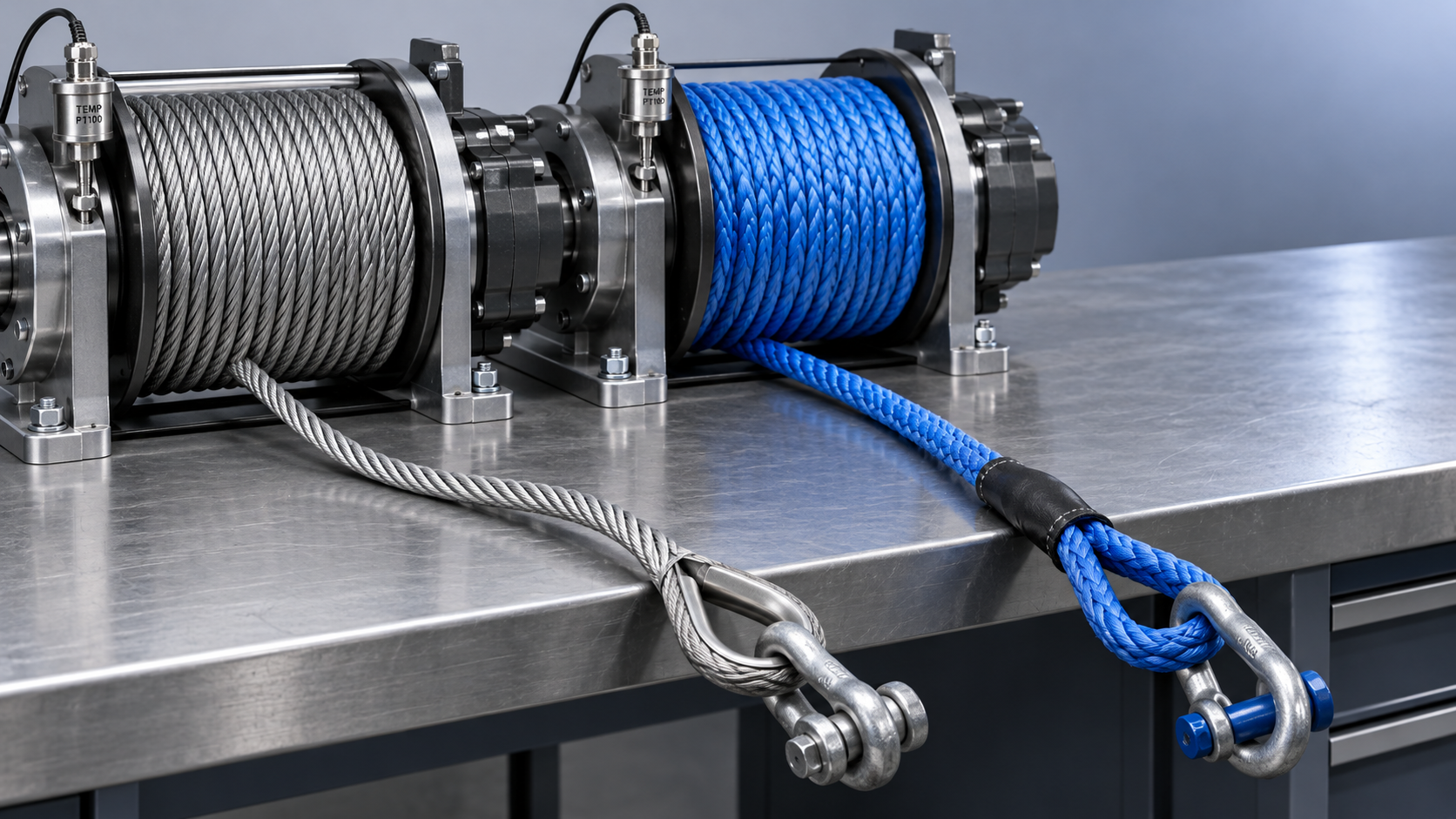

حبل سلكي فولاذي أم حبل ألياف لعمليات السحب بالونش: الوزن والاستطالة والحرارة

اختر الحبل السلكي الفولاذي عندما تكون حرارة الأسطوانة، والاحتكاك الكاشط، والتوافق مع ونش قائم يستخدم حبلًا فولاذيًا هي العوامل الحاسمة في المواصفات. واختر حبل ونش صناعيًا مصممًا لهذا الغرض عندما يكون خفض وزن المناولة مهمًا، ويكون الونش مزودًا بترتيبات معتمدة للأسطوانة والفرامل ودليل الحبل بما يتوافق مع ذلك الحبل. وتؤثر مادة الألياف في الاختيار: فحبال HMPE منخفضة الاستطالة، والنايلون المرن، والبوليستر، وحبال الأراميد المقاومة للحرارة تتصرف بشكل مختلف تحت الحمل.

تبدأ المقارنة المفيدة بين الحبل السلكي الفولاذي والحبل الليفي بتحديد قوة السحب المطلوبة، وطول الحبل المستخدم، وظروف التشغيل. ولا يعني تساوي القطر تساوي القدرة، كما أن قوة الكسر الدنيا لا تحدد شد التشغيل المسموح به. يجب تقييم بنية الحبل، والنهايات، وهندسة الانحناء، والتعرض لدرجات الحرارة معًا.

يجب مقارنة خفض الوزن عند قدرة تشغيل متكافئة

تضيف الحبال الفولاذية كتلة كبيرة إلى حبال الونش الطويلة. وتؤثر هذه الكتلة في مد الحبل واسترجاعه يدويًا، وفي القوة اللازمة لتحريك جزء غير مدعوم منه. ويقلل حبل HMPE الملائم أحمال المناولة هذه بدرجة كبيرة، لا سيما عندما يُنقل الحبل مرارًا فوق أرض غير مستوية أو يُمد لمسافات طويلة.

قارن التجميعات الكاملة عند قدرة التشغيل المطلوبة: الحبل، والغطاء الواقي، والحلقة، والجلبة، ووصلة النهاية. وقد تخفي مقارنة الحبال المجردة ذات القطر المتساوي اختلافات قوة الكسر وكفاءة النهايات. كما يضيف الغلاف وزنًا وقطرًا دون أن يسهم بالضرورة في القدرة على تحمل الحمل.

لا يؤدي خفض وزن الحبل إلى زيادة قوة السحب الاسمية للونش. وتعتمد قوة السحب المتاحة على الونش ونصف قطر الأسطوانة الفعلي؛ إذ تزيد الطبقات الخارجية هذا النصف، وتقلل عمومًا قوة السحب المتاحة عند عزم أسطوانة معين. وقد يؤدي الحبل البديل الذي يتطلب قطرًا أكبر أو يُلف بطريقة مختلفة إلى تغيير الطول القابل للاستخدام والأداء عبر الأسطوانة.

يؤثر الاستطالة في تحديد الموضع والتحكم في الشد وسلوك الارتداد

ينبغي تقييم الاستطالة عند شد التشغيل لا عند حمل الكسر. وتوضح منحنيات الحمل والاستطالة مقدار تحرك الحبل مع زيادة الشد. ويضاعف طول الحبل المستخدم أثر حتى الانفعال المحدود، وهو أمر مهم عندما يتعين على الونش تحديد موضع المعدات بدقة أو الحفاظ على مسافة أمان حول عائق.

ينبغي التمييز بين ثلاث آليات. فالاستطالة المرنة تزول بعد تفريغ الحمل. ويحدث الاستقرار البنيوي عندما تستقر الأسلاك أو الجدائل أو الألياف المجدولة في مواضعها. أما الزحف فهو استطالة تعتمد على الزمن تحت حمل مستمر، ويكتسب أهمية خاصة في حبال HMPE، إذ يتأثر بنوع الألياف ودرجة الحرارة ومستوى الحمل.

إن ازدياد طول الحبل أثناء عمليات السحب الأولى لا يعني بالضرورة تعرض مادته للتلف. لكن استمرار الاستطالة تحت حمل ثابت يستدعي التحقق من الزحف أو تحرك النهاية أو انزلاق التجميع. ويساعد وضع علامة على طول مرجعي وموضع النهاية على التمييز بين هذه الأسباب أثناء التشغيل الأولي.

تتناسب مرونة النايلون مع التطبيقات التي تتطلب امتصاص الحركة عمدًا، لكنها تعقّد التحكم في تشغيل الونش. ولا ينبغي استبدال حبال الونش بحبال الاسترداد الحركية لمجرد أن قوة الكسر المعلنة تبدو كافية. يحسن HMPE منخفض الاستطالة دقة تحديد الموضع، لكن كل تجميع مشدود يخزن طاقة. ولا تزال أعطال الحبل وتحرك نقاط التثبيت وانفصال الوصلات تتسبب في حركة خطرة؛ ولا يبرر انخفاض الاستطالة الوقوف ضمن مسار الشد.

قد تؤدي حرارة الأسطوانة إلى تغيير اختيار المادة

درجة الحرارة ذات الصلة هي الحرارة التي تصل إلى الحبل، ولا سيما اللفات الأولى الملامسة للأسطوانة. ولا تكفي درجة حرارة الهواء المحيط لتقييم هذا التعرض. فقد تنقل الفرامل الموجودة داخل الأسطوانة الحرارة مباشرة إلى تلك اللفات، كما قد تختلف الحالة الحرارية الناتجة عن إنزال الحبل تحت الحمل المتكرر عن تلك الناتجة عن السحب بالطاقة.

قبل التحول إلى حبل صناعي، حدد موضع الفرامل وتحقق مما إذا كان الونش يسمح باستخدام مادة الحبل هذه في ظروف التشغيل المقصودة. فالموافقة على السحب العرضي لا تثبت الملاءمة للإنزال المتكرر أو الشد المستمر. كما يجب التأكد من أن الونش نفسه مصمم لهذه العمليات.

إن درجة انصهار HMPE ليست درجة حرارة تشغيل مسموحًا بها. فقد يصبح الاحتفاظ بالقوة وسلوك الزحف غير مقبولين قبل بلوغ الانصهار، وخصوصًا تحت شد مستمر. استخدم حدود درجة الحرارة المحددة لتجميع الحبل وأي تخفيض مطلوب في التصنيف، ثم قيّم التعرض خلال دورة تشغيل تمثيلية. فالقياس بعد فترة تبريد طويلة لن يكشف درجة الحرارة القصوى.

تتحمل الحبال الفولاذية عمومًا التلامس مع درجات حرارة أعلى من حبال الونش الصناعية الشائعة، لكن للتجميع الفولاذي الكامل حدودًا أيضًا. فقد يقيّد زيت التشحيم ومادة القلب والطلاءات ومكونات النهايات درجة حرارة الخدمة. كما أن الحرارة التي تؤدي إلى تدهور التشحيم تسرّع التآكل الداخلي أثناء الانحناء اللاحق.

يتميز الأراميد بخصائص حرارية مختلفة، لكنه ليس بديلًا تلقائيًا لـ HMPE. ويجب تقييم جدله وغلافه الواقي ونصف قطر انحنائه والتلامس المتكرر مع الأسطوانة. يوفر الغلاف الواقي حماية موضعية؛ لكن وجوده وحده لا يثبت قدرة الحبل على تحمل الحرارة المنقولة من أسطوانة تسخنها الفرامل.

تحدد البنية وأسطح التلامس عمر الخدمة

تقاوم الحبال الفولاذية كثيرًا من أنواع الاحتكاك الكاشط، لكن مرورها المتكرر على بكرات صغيرة يسبب إجهاد الانحناء. ويؤدي اللف متعدد الطبقات إلى الانضغاط والتآكل عند تقاطع اللفات. وتتجنب الحبال الصناعية تآكل الأسلاك الفولاذية، لكنها تظل معرضة للحواف الحادة والحصى العالق والتآكل الداخلي. وقد يخفي الغلاف الذي يبدو سليمًا تلف الألياف الحاملة للحمل.

لذلك يشمل التحويل مسار التلامس الكامل للحبل. فقد تحتوي بكرات دليل الحبل وأسطح الأسطوانة ومجاري البكرات المستخدمة سابقًا مع الحبل الفولاذي على نتوءات أو خدوش تقطع الألياف. ويجب أن تستوفي حالتها وهندستها متطلبات الحبل البديل. ولا يكفي نوع دليل الحبل وحده لإثبات التوافق.

عندما يؤثر دوران الحمل في الاختيار، فإن بنية مثل حبل سلكي فولاذي مجلفن 19x7 بقطر 4.0-18.0mm، كابل فولاذي مقاوم للدوران تضيف عاملًا آخر إلى التقييم. وتتكون بنيته المقاومة للدوران من 19 جديلة، في كل منها سبعة أسلاك، مرتبة في طبقات متعددة. ولا يثبت انخفاض الميل إلى الدوران ملاءمة الحبل لكل ونش؛ إذ لا تزال هندسة الانحناء، والانضغاط في اللف متعدد الطبقات، وطريقة إنهاء الطرف، والقيود المفروضة على الوصلات الدوارة بحاجة إلى تحقق خاص بالبنية.

يجب أن تتوافق بيانات قوة الكسر والكتلة مع القطر والدرجة والبنية والتشطيب المحددة. ولا يمكن استخدام سلسلة قيم غير معرّفة لإجراء التحجيم. ويحد الجلفنة من التعرض للتآكل، لكنها لا تحدد قدرة التشغيل أو عمر مقاومة الإجهاد أو تحمل الحرارة.

حدد التجميع قبل اعتماد البديل

تتضمن المواصفات العملية تسجيل ذروة شد الحبل، وطول الحبل المستخدم، وسرعة السحب، ومدة الحمل، وأشد دورة تشغيل متكررة. كما تحدد قطر الأسطوانة، والحد الأقصى لعدد الطبقات، وهندسة البكرات، وترتيب النهايات. وينبغي أن تدعم قوة الكسر الدنيا معامل التصميم المطلوب وكفاءة التجميع، لا أن تُعامل على أنها قوة السحب المسموح بها.

تختلف متطلبات التركيب باختلاف البنية. فالحبل الصناعي يحتاج إلى شد اللف المحدد للحد من انغراس اللفات بين الطبقات السفلية؛ كما يحتاج الحبل الفولاذي إلى لف مضبوط لتجنب ارتخاء الطبقات وانضغاطها. حافظ على عدد اللفات الاحتياطية الذي تشترطه الشركة المصنعة للونش. ولا ينبغي افتراض أن تثبيت الحبل بالأسطوانة يتحمل شد التشغيل الكامل.

ينبغي أن تتوافق إجراءات الفحص مع الحبل المختار. ويشمل تقييم الحبل الفولاذي الأسلاك المقطوعة والتآكل والتشوه وتغير القطر والتدهور الداخلي عند الاقتضاء. أما تقييم الحبل الصناعي فيشمل القطوع والتآكل والتلمع الحراري والبقع الصلبة وتحرك الوصلة المجدولة، مع اعتماد معايير استبعاد خاصة ببنيته.

ينبغي أن تحاكي تجربة القبول النهائية ظروف التشغيل المقصودة بدرجة تكفي لكشف ارتفاع حرارة الأسطوانة وعدم استقرار اللف والاستطالة المفرطة. سجّل الظروف والملاحظات وقارنها بالحدود المعتمدة، حتى يتوفر مرجع موثوق لأي تغيرات لاحقة في السلوك.
