أساسيات الحبال السلكية الفولاذية: لماذا لا تُعد قوة الكسر حدًا لحمل التشغيل

تذكر مواصفات الحبل السلكي الفولاذي قوة كسر تبلغ 100 kN. فهل يعني ذلك أنه يستطيع رفع حمولة تقترب من 100 kN بأمان؟ لا، والفرق ليس مجرد حاجة إلى قدر إضافي بسيط من الحذر. تصف قوة الكسر مقاومة الحبل للفشل في ظل ظروف اختبار محددة، بينما يحدد حد حمل العمل أقصى حمولة مسموح بها لمنتج وتكوين وظروف تشغيل معينة.

يكتسب هذا الفرق أهمية لكل من يقارن بين الحبال لاستخدامها في الرفع أو الأعمال البحرية أو الإنشاءات أو التعدين. فالحبل لا يعمل بمفرده: إذ تؤثر النهايات والخطافات وزوايا الرافعة والانحناء والتآكل وحركة الحمولة، كلّها، في القوى التي يجب أن يتحملها. ويساعدك فهم هذه القيم على طرح أسئلة أفضل قبل الشراء، وعلى تجنب اعتبار قيمة مخبرية إذناً بالرفع.

ما الذي تخبرك به قوة كسر الحبل السلكي الفولاذي فعلياً؟

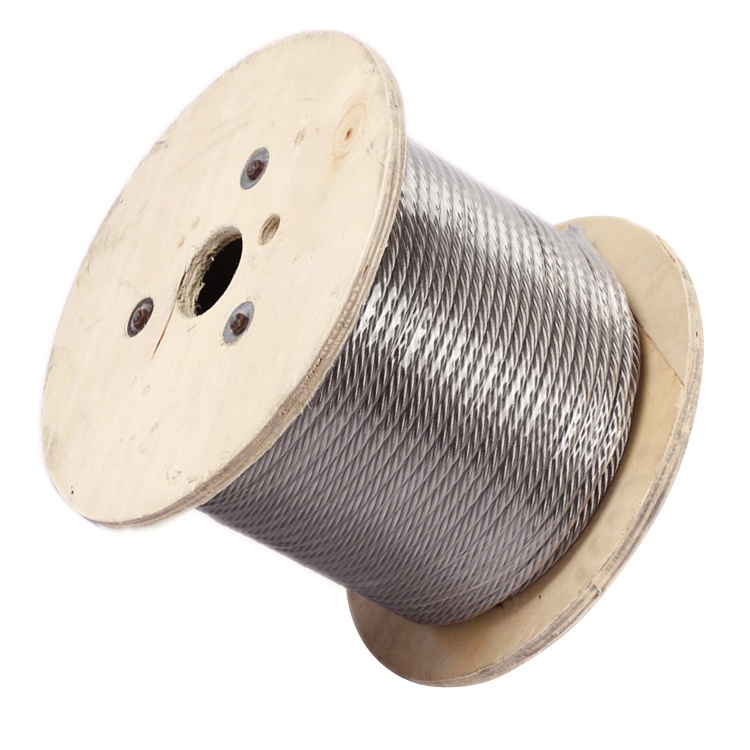

يتكون الحبل السلكي الفولاذي من أسلاك منفردة مرتبة في جدائل، ثم تُجدل هذه الجدائل حول قلب. وتعتمد قوته على أكثر من قطره؛ إذ تؤثر في أدائه أيضاً درجة مقاومة الشد للأسلاك، وتركيبه، ومساحة مقطعه العرضي المعدني، ونوع القلب، وجودة التصنيع.

قد تستخدم مستندات المورد مصطلحات مثل الحد الأدنى لقوة الكسر أو الحد الأدنى لحمل الكسر أو قوة الكسر المقاسة فعلياً. ترتبط هذه المصطلحات بعضها ببعض، لكنها ليست قابلة للتبادل:

• الحد الأدنى لقوة الكسر: الحد الأدنى المحدد للقوة الذي يجب أن يحققه الحبل الجديد وفق متطلبات الاختبار المعمول بها.
• قوة الكسر الفعلية: النتيجة التي يتم الحصول عليها عند سحب عينة اختبار محددة حتى فشلها.
• حد حمل العمل (WLL): أقصى حمولة مخصصة لمنتج في ظل ظروف استخدام محددة.

لا تسمح نتيجة اختبار تتجاوز الحد الأدنى المحدد بزيادة حمل العمل. كما أن قوة الحبل الجديد لا تصف القدرة المتبقية لحبل تعرض للتآكل أو السحق أو الإجهاد المتكرر.

انتبه أيضاً إلى وحدات القياس. فعادةً ما تُعبّر عن قوة الكسر بوحدة kN، بينما قد يُشار إلى WLL بالكيلوغرام أو بالأطنان من الكتلة المدعومة. أما مقاومة الشد للأسلاك، التي تُعبّر عنها بوحدة N/mm²، فهي قيمة لإجهاد المادة وليست قدرة الرفع للحبل النهائي.

لماذا يفصل معامل التصميم بين الفشل والاستخدام اليومي؟

يحدد معامل التصميم العلاقة بين قوة كسر محددة وحمل عمل مسموح به. وفي عملية حسابية مبسطة:

قوة العمل المسموح بها = الحد الأدنى لقوة الكسر المعمول بها ÷ معامل التصميم المطلوب

لنفترض أن الحد الأدنى لقوة كسر حبل جديد يبلغ 100 kN. إذا كانت المتطلبات الحاكمة تحدد معامل تصميم مقداره 5 للتطبيق المعني، فإن النتيجة المبسطة تكون 20 kN. ويعادل ذلك تقريباً قوة الجاذبية المرتبطة بكتلة قدرها 2.04 طن، وليس قدرة رفع تبلغ 10 أطنان.

هذا مثال توضيحي، وليس توصية بتصنيف الحمولة. يختلف معامل التصميم المطلوب باختلاف التطبيق والمعدات والمعيار والولاية القضائية. ولا يمكن تلقائياً تصنيف حبل رافعة أو حبل تعليق مصعد أو حمالة رفع مصنّعة باستخدام القاعدة نفسها.

بالنسبة إلى مجموعة الرفع، يجب أن يأخذ الحساب أيضاً في الحسبان الوصلات والتكوين. فإذا كانت النهاية لا تحقق كامل قوة الحبل، يتغير أساس القوة المعمول به. وقد تحدّ المعدات المعدنية من الحمولة بدرجة أكبر. لذلك يكون التصنيف الموثق للحمالة النهائية أكثر فائدة من حساب يُجرى استناداً إلى مواصفات حبل منفرد في كتالوج.

معامل التصميم ليس سعة احتياطية متاحة لتحميل زائد من حين لآخر. فهو جزء من الأساس الهندسي للتشغيل الآمن، ولا يجعل أحمال الصدمات أو المعدات المتضررة مقبولة.

ليس حمل الحبل دائماً مساوياً لوزن ما يجري رفعه

قد تبدو الحمولة المعلّقة مستقرة، بينما تتحمل أرجل الحمالة المفردة شداً أعلى بكثير مما هو متوقع. وغالباً ما يكون السبب هو هندسة التكوين.

تغيّر زوايا الحمالة شدّ الأرجل

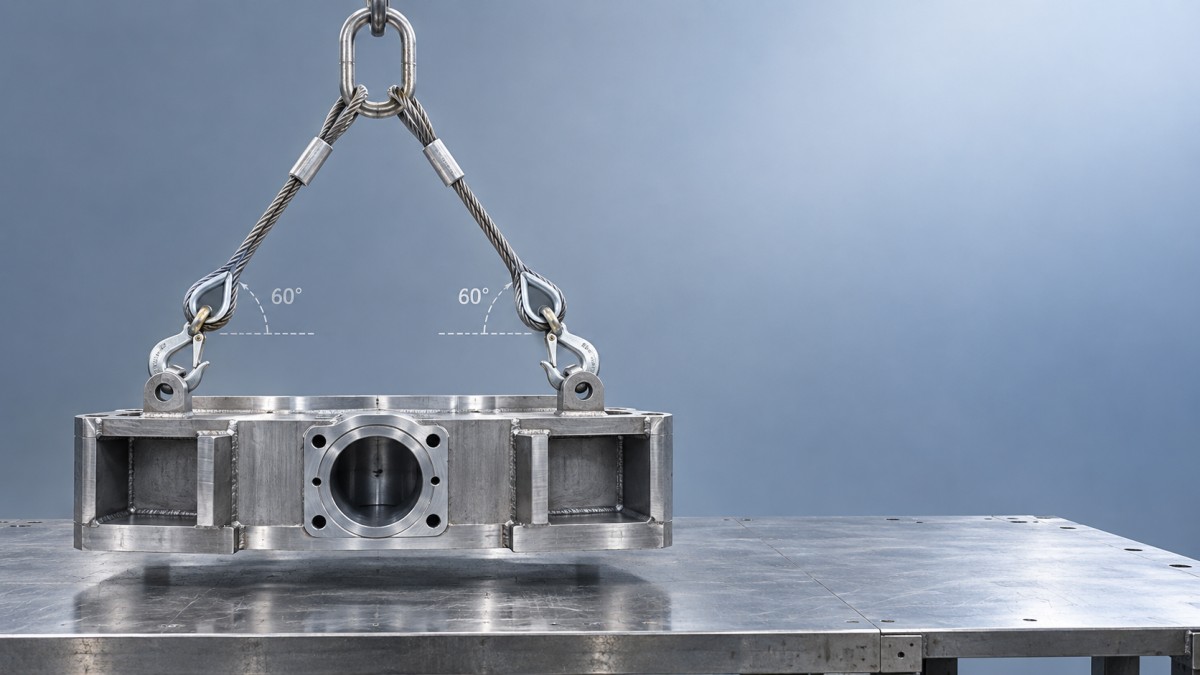

في عملية رفع مثالية ومتناظرة باستخدام رجلين تتقاسمان الحمولة بالتساوي، يمكن توضيح شدّ كل رجل كما يلي:

شدّ الرجل = وزن الحمولة ÷ (2 × sin θ)، حيث θ هي زاوية كل رجل مقاسة من الخط الأفقي.

عند زاوية 60° من الخط الأفقي، تتحمل كل رجل نحو 58% من وزن الحمولة. وعند زاوية 30°، تتحمل كل رجل حمولة تساوي وزن الحمولة بالكامل. وكلما أصبحت الأرجل أكثر تسطحاً، ازداد الشد فيها بسرعة.

توضح هذه المعادلة المبدأ، لكنها لا تغني عن جدول تصنيفات الحمالات الصادر عن الشركة المصنّعة. فقد يؤدي اختلاف أطوال الأرجل أو انزياح مركز الثقل أو عدم ملاءمة نقاط التثبيت إلى إبطال افتراض تقاسم الحمولة بالتساوي.

لا تضمن الأرجل الأربع تقاسم الحمولة بالتساوي بينها

توفر حمالة بأربعة أذرع نقاط تثبيت متعددة، وقد تحسن الاستقرار، لكن لا ينبغي افتراض أن كل رجل تتحمل ربع الحمولة بالضبط. فقد تؤدي فروق صغيرة في الطول وصلابة الحمولة وهندسة التثبيت إلى تحميل بعض الأرجل أكثر بكثير من غيرها. لذلك قد تستخدم طرق التصنيف المعمول بها عدداً أقل من الأرجل الفعالة الحاملة للحمولة مقارنة بالعدد الفعلي لأرجل المجموعة.

ومن الأمثلة العملية منتج حمالة حبل سلكي بأربع أرجل من الفولاذ الكربوني، مزودة بخطافات حمالة ذات عيون وقفل للرفع الثقيل الذي تقدمه شركة Shandong Faster Technology Co., Ltd. تتصل أرجله الأربعة المصنوعة من حبل مفرد بحلقة رئيسية بيضاوية، وتتكون العيون المحمية بكُلبات عبر الوصل الميكانيكي، بينما توجد خطافات مزودة بأقفال عند نهايات الأرجل. تشكل هذه المكونات مجموعة رفع قابلة للاستخدام، لكن يجب أن يستند حملها المسموح به إلى تصنيف موثق للمجموعة يراعي الزوايا وظروف الاستخدام المقصودة، لا إلى جمع قوى كسر الحبال الأربعة.

تساعد أقفال الخطافات على تثبيت الوصلة؛ لكنها ليست عناصر حاملة للحمولة، ولا تجعل التحميل الجانبي أو التحميل على طرف الخطاف مقبولاً.

تؤدي الحركة إلى نشوء قوى إضافية

قد يؤدي التسارع المفاجئ أو إزالة الارتخاء بسرعة أو محاولة تحرير حمولة عالقة إلى توليد قوى تتجاوز كثيراً الوزن الساكن للحمولة. كما تضيف حركة السفن وتأرجح الأحمال مزيداً من عدم اليقين. وعندما يُتوقع وجود أحمال ديناميكية، يجب تقييم المعدات وطريقة التشغيل تحديداً، لا الاكتفاء بخفض سعة الكتالوج بصورة غير رسمية.

مواضع فقدان القوة في مجموعة الرفع كاملةً

حتى الحبل المختار على نحو صحيح قد تتأثر قوته بطريقة توصيله أو تمريره. وتستحق هذه التفاصيل الاهتمام قبل أن يصبح القطر العامل الحاسم الوحيد في قرار الشراء:

• النهايات: تختلف متطلبات التركيب والكفاءة بين العيون المثبتة بجلب، والوصلات المجدولة، والمقابس، والمشابك. استخدم الطريقة المعتمدة والقدرة الموثقة.
• الانحناء: قد تفرض البكرات أو الأسطوانات أو المسامير الصغيرة إجهادات انحناء شديدة. وتؤثر العلاقة بين قطر الانحناء وقطر الحبل في الأداء وعمر الإجهاد.
• ترتيب التعليق: تختلف تصنيفات وقيود التكوينات المستقيمة والسلالية والخانقة.
• التلامس مع الحمولة: قد تتسبب الحواف الحادة وأنصاف أقطار التلامس الصغيرة في إتلاف الحبل. وقد تكون هناك حاجة إلى حماية مناسبة وترتيب معتمد.
• الحالة: قد تستوجب الأسلاك المقطوعة أو التآكل أو الالتواءات الحادة أو السحق أو التعرض للحرارة إخراج الحبل من الخدمة وفق معايير الفحص المعمول بها.

كما أن اختيار القلب مهم. فالقلب المستقل المصنوع من حبل سلكي يوفر عموماً مقاومة أكبر للسحق واستطالة أقل من تصميم مماثل ذي قلب ليفي. لكن أيّاً من نوعي القلب لا يحدد WLL بمفرده. وبالمثل، لا تمنح الجلفنة أو الطلاء البلاستيكي سماحاً بزيادة الحمولة، كما قد تجعل الطلاءات اكتشاف التدهور الكامن أصعب.

ما المعلومات التي ينبغي طلبها عند مقارنة الحبال السلكية الفولاذية؟

ليس السؤال المفيد مجرد «ما مدى قوة هذا الحبل؟»، بل «ما المهمة التي صُمم هذا المنتج لأدائها وفق ترتيب الاستخدام الفعلي لدي؟». اطلب من المورد ما يلي:

• قطر الحبل وتركيبه وقلبه ومادته والحد الأدنى المحدد لقوة كسره.
• المعيار المعمول به والأساس الذي استُخدم لتحديد معامل التصميم.
• حد حمل العمل للمجموعة النهائية، بما يشمل زوايا الحمالة وترتيبات التعليق المسموح بها.
• تفاصيل النهايات والخطافات والحلقات الرئيسية المتوافقة والمصنفة.
• بيانات تعريف قابلة للتتبع، والوثائق الداعمة، وتعليمات الفحص.

تصنع شركة Shandong Faster الحبال السلكية الفولاذية والحمالات المخصصة، بما في ذلك خيارات الحبال المجلفنة وغير القابلة للصدأ والمطلية بالبلاستيك، بأقطار تتراوح بين 1 و20 mm. وعند طلب مجموعة مخصصة، يكون تزويد المورد بوزن الحمولة ومركز ثقلها والمسافة بين نقاط التثبيت وأطوال الأرجل المطلوبة وبيئة التشغيل أكثر فائدة من طلب قوة كسر محددة وحدها.

الفرق الأساسي بسيط: تصف قوة الكسر حد الفشل، بينما يحدد WLL حمل العمل المسموح به في ظل ظروف محددة. اختر المنتج وفق التصنيف الموثق لمجموعة الرفع كاملةً، وتحقق من توافق ترتيب الرفع مع ذلك التصنيف، وأدرج حالة المعدات والفحص ضمن قرارك. فنادراً ما يكون أكبر رقم في ورقة المواصفات هو الرقم الذي ينبغي أن تستند إليه عملية الرفع.
