كيفية استخدام مخطط قوة كسر الحبل السلكي دون المبالغة في تصنيف WLL

يُعد مخطط قوة كسر الحبل السلكي مرجعًا للاختيار، وليس إذنًا للرفع بالقيمة الموضحة فيه. ويمثل الرقم الوارد في المخطط عادةً قوة الكسر الدنيا أو مقاومة الكسر الاسمية تحت ظروف اختبار محكومة. ولا يأخذ تلقائيًا في الاعتبار النهايات الطرفية أو هندسة الحمالة أو التآكل أو أحمال الصدمات أو التحميل الجانبي أو القواعد التي تحكم عملية رفع معينة. وقد يؤدي التعامل مع قيمة المخطط باعتبارها حد حمل التشغيل (WLL) إلى خطأ جسيم في المبالغة في التصنيف قبل أن يصل الحبل إلى موقع العمل.

تظهر هذه المشكلة غالبًا أثناء مراجعة المعدات أو استبدالها. إذ تتم مطابقة قطر الحبل وبنيته مع مخطط، وتبدو قيمة مقاومة الكسر مرتفعة بشكل مريح، ثم تُوسم المجموعة المختارة أو تُستخدم بسعة أعلى بكثير مما تسمح به نهايتها الطرفية أو تهيئتها. ويتمثل النهج الصحيح في البدء بالمخطط، ثم خفض النتيجة وفقًا لمعامل التصميم المطبق وكفاءة النهايات الطرفية وظروف الخدمة. ويجب أن يستند حد حمل التشغيل النهائي إلى المجموعة الكاملة، وليس إلى الحبل المجرد وحده.

اقرأ العنوان قبل قراءة الأرقام

حدد أولًا بدقة ما الذي يورده المخطط. قد يستخدم المصنعون مصطلحات مثل قوة الكسر الدنيا (MBF)، أو حمل الكسر الأدنى (MBL)، أو المقاومة الاسمية، أو مقاومة الكسر المحسوبة. وهذه مفاهيم مترابطة، لكن عنوان المخطط ونظام الوحدات ودرجة الحبل والأساس المذكور أمور مهمة. ولا يمكن استبدال قيمة لحبل مجلفن 6×19 بقيمة لحبل ذي تركيب 6×36 من القطر الاسمي نفسه، حتى عندما يوصف كلاهما بأنه حبل سلكي فولاذي للأغراض العامة.

قبل استخدام أي صف في مخطط قوة كسر الحبل السلكي، تأكد من هذه المعرفات:

• قطر الحبل الاسمي، بما في ذلك ما إذا كان البعد متريًا أو إمبراطوريًا.
• التركيب، مثل عدد الجدائل وترتيب الأسلاك ونوع القلب وتصنيف مقاومة الدوران عند الاقتضاء.
• درجة السلك أو فئة مقاومة الشد المستخدمة لحساب المقاومة المنشورة.
• الطلاء والمادة، بما في ذلك الحبل اللامع أو المجلفن أو الفولاذ المقاوم للصدأ أو المغلف بالبلاستيك.
• ما إذا كانت القيمة المدرجة تنطبق على عينة حبل جديدة وغير معدلة.
• المعيار أو وثائق الشركة المصنعة أو مواصفات المنتج التي تحكم التطبيق المقصود.

لا يكون المخطط صالحًا إلا للحبل الذي يصفه. ولا يكفي القطر وحده كأساس لتحديد السعة. لذلك ينبغي لمدير السلامة الذي يراجع المواد الواردة مقارنة وسم الحبل والشهادة وملصق التعبئة ومواصفات الشراء مع مرجع المخطط الفعلي. وإذا لم يمكن تأكيد التركيب أو الدرجة، فلا ينبغي استخدام قيمة الكسر المنشورة لتحديد حد حمل تشغيل للرفع.

حوّل مقاومة الكسر إلى حد حمل تشغيل أولي

العلاقة الأساسية واضحة:

حد حمل التشغيل الأولي = قوة الكسر الدنيا ÷ معامل التصميم المطلوب

معامل التصميم المطلوب ليس رقمًا موحدًا. فهو يعتمد على الاستخدام المقصود والقواعد المطبقة وتصميم المعدات وما إذا كان الحبل جزءًا من حمالة رفع أو نظام ونش أو تركيب مصعد أو رافعة أو ترتيب هندسي آخر. ويمكن تقييم الحبل المستخدم في تقييد غير مخصص للرفع بشكل مختلف عن الحبل المركب في تطبيق متعلق بالأفراد أو بالرفع العلوي. لا تختر مقسومًا مناسبًا لمجرد أنه ينتج السعة المطلوبة للرفع.

على سبيل المثال، إذا أظهر المخطط قوة كسر دنيا قدرها 100 kN وكان معامل التصميم المطبق 5:1، فإن حد حمل التشغيل الابتدائي هو 20 kN. وهذه ليست سوى نقطة بداية لحبل مجرد في الحالة المعلنة. وقد تحتاج المجموعة إلى تصنيف أقل عند أخذ تجهيزات نهايتها واستخدامها الفعلي في الاعتبار.

ومن المهم أيضًا عدم الخلط بين معامل التصميم ونسبة الاختبار. فقد تنص بعض معلومات المنتج على أن القطعة خضعت لاختبار إثبات أو أن مقاومة كسرها تساوي عدة أضعاف حمل محدد. ولا يحدد هذا البيان حد حمل التشغيل لمنتج مختلف أو درجة مختلفة أو ترتيب تجهيز كامل. يجب أن يكون حد حمل التشغيل قابلاً للتتبع إلى مواصفات القطعة نفسها وخدمتها المقصودة.

قد تتحكم النهاية الطرفية في التصنيف

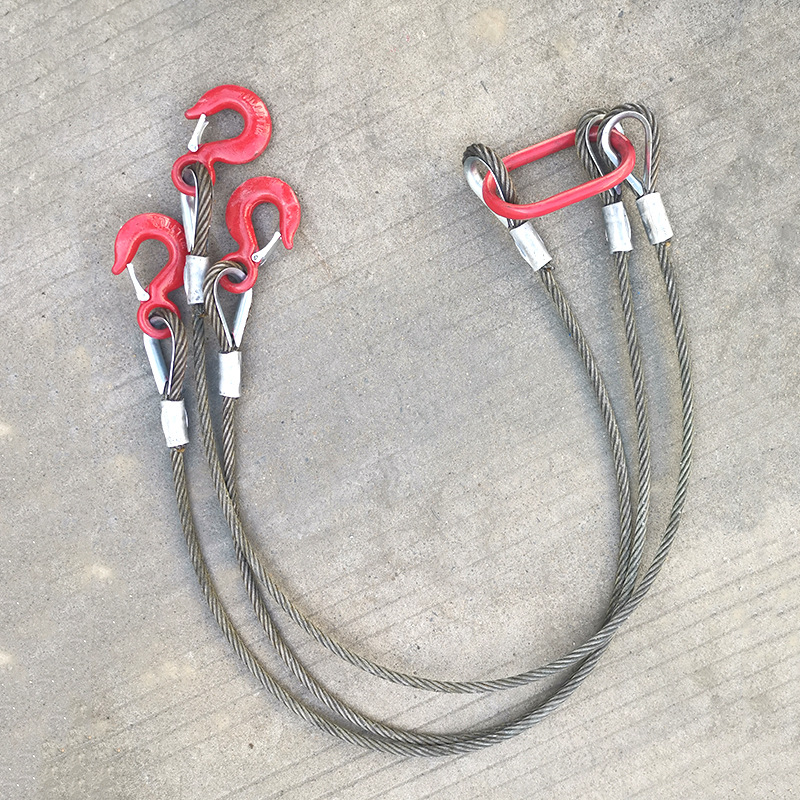

نادرًا ما يعمل الحبل السلكي كطول مستقيم غير معدل. فهو يُنهى عادةً بأكمام كبس أو مقابس إسفينية أو مقابس مصبوبة أو مشابك حبال سلكية أو كشتبانات أو عيون أو تركيبات ميكانيكية. ولكل طريقة كفاءتها الخاصة ومتطلبات تركيبها ومعايير فحصها وقيودها. وتؤدي النهاية الطرفية التي لا تحقق القوة الكاملة للحبل إلى خفض السعة المسموح بها للمجموعة وفقًا لذلك.

لننظر إلى حبل يبلغ حد حمل التشغيل المحسوب الأولي له 20 kN. فإذا كانت كفاءة النهاية الطرفية المعتمدة 80%، فلا يمكن تصنيف المجموعة عند 20 kN لمجرد أن الحبل نفسه كانت لديه قوة كسر دنيا كافية. ويجب تقييم سعتها باستخدام بيانات النهاية الطرفية المعتمدة وأي تخفيض إضافي مطلوب. كما أن المشابك المركبة بشكل غير صحيح، أو العدد غير الصحيح للمشابك، أو اتجاه السرج المعكوس، أو الكشتبانات التالفة، أو العين الصغيرة جدًا بالنسبة لمعدات التوصيل، قد تخفض الأداء أكثر.

بالنسبة لمراقبة الجودة، القاعدة العملية بسيطة: لا يحل مخطط الحبل محل وثائق المجموعة. يجب أن يتوافق الحبل والمقبس والكم والعيـن والخطاف وبطاقة التعريف مع السعة المصنفة المُدّعى بها. وعندما تكون النهاية الطرفية مصنعة ميدانيًا ولا يمكن التحقق من تركيبها، فلا ينبغي افتراض أنها تحمل حد حمل التشغيل نفسه لحمالة مصنعة في المصنع.

ضع في الاعتبار طريقة تحميل الحبل

حتى مجموعة الحبل أحادية الساق المصنفة بشكل صحيح يمكن المبالغة في تصنيفها بسبب ترتيب التجهيز. تنطبق قيمة المخطط على الشد المحوري. أما عمليات الرفع الفعلية فتشمل زوايا وانحناءات وضغط تلامس وحركة وأحيانًا تحميلًا غير متساوٍ بين الأرجل.

تُعد حالة الحبل السلكي قيدًا منفصلًا آخر. فالأسلاك المكسورة والتآكل وانخفاض القطر والسحق وتكوّن القفص الطائري والتعرض للحرارة والتشحيم المتضرر كلها تؤثر في مدى استمرار الصلاحية. يصف مخطط مقاومة الكسر حبلًا جديدًا؛ ولا يقدم صيغة لترقية حد حمل التشغيل لحبل سبق استخدامه. وينبغي تقييم نتائج الفحص وفقًا لمعايير الاستبعاد المطبقة وتعليمات الشركة المصنعة للحبل.

تسلسل مراجعة عملي للحبال الواردة والحمالات المصنعة

عند اقتراح حبل أو حمالة جديدة لمهمة ما، ابدأ بتحديد الحمل الأقصى ومسار الحمل. أدرج وزن ملحقات الرفع، وليس الجسم المنقول فقط. ثم حدد ما إذا كانت العملية رفعًا رأسيًا مستقيمًا أو رفعًا بحمالة متعددة الأرجل أو ترتيب خنق أو سحبًا بالونش أو تطبيق دعم ثابت.

1. طابق القطر الفعلي للحبل وتركيبه ودرجته وطلاءه مع مخطط الشركة المصنعة الصحيح.
2. سجل قوة الكسر الدنيا المعلنة ومصدر المخطط المستخدم.
3. طبق معامل التصميم المطلوب للمعدات أو ترتيب الرفع المقصود.
4. طبق قيد التصنيف الخاص بالنهاية الطرفية أو المقبس أو العين أو التركيبة المختارة.
5. طبق التخفيضات المعتمدة لنوع التعليق أو زاوية الحمالة أو ظروف الانحناء أو تهيئة النظام.
6. قارن حد حمل التشغيل الناتج مع أقصى حمل خدمة متوقع، بما في ذلك التأثيرات الديناميكية المتوقعة.
7. أكد أن المجموعة النهائية موسومة أو موثقة بسعة مصنفة قابلة للتتبع.

يهم الترتيب لأن أقل مكوّن أو حالة معتمدة هو الذي يحكم. ولا يمكن لحبل عالي المقاومة أن يعوض خطافًا صغير الحجم أو عينًا مكبوسة غير متحقق منها أو قيدًا مختارًا بشكل سيئ أو نقطة تماس حادة. وبالمثل، لا ينبغي افتراض أن مكوّنًا ذا قوة كسر معلنة عالية مناسب للرفع العلوي ما لم تدعم درجته ووسمه ومتطلبات اختبار الإثبات والاستخدام المقصود ذلك التحديد.

لا تطبق منطق مخطط الحبل على السلسلة العادية

غالبًا ما تُستخدم السلسلة إلى جانب الحبل السلكي في مهام التثبيت أو التوصيل أو السحب أو المهام المتعلقة بالرفع، ولكن يجب أخذ تصنيفات السلسلة من درجتها ووثائق منتجها الخاصة. يؤثر طول الحلقة والمادة وجودة اللحام والمعالجة الحرارية والاستخدام المقصود جميعها في مدى الملاءمة. قد تكون السلسلة العادية المجلفنة كهربائيًا مناسبة للتوصيلات أو الربط الخفيف أو تثبيت محطات العمل أو ربط التخزين أو بعض مهام النقل والسحب، لكنها لا ينبغي أن ترث حد حمل تشغيل حمالة الحبل السلكي لمجرد أن قطرها يبدو مماثلًا.

بالنسبة للتطبيقات التي يكون فيها منتج السلسلة المقصود ومهمته محددين بوضوح، راجع مواصفاتسلسلة حلقات قصيرة ومتوسطة وطويلة عادية من الفولاذ الملحوم والمجلفن كهربائيًا مقارنةً باتجاه الحمل الفعلي وطريقة التوصيل والتصنيف المطلوب. تختلف أنماط الحلقات القصيرة والمتوسطة والطويلة في المرونة والهندسة. ولا يزال يجب فصل معلومات الشد أو الكسر المعلنة عن تصنيف حمل التشغيل المعتمد للاستخدام المحدد.

متى لا ينبغي استخدام المخطط وحده

لا يكفي المخطط بمفرده عندما يشمل الرفع أفرادًا أو أحمالًا حرجة أو تآكلًا شديدًا أو درجة حرارة مرتفعة أو تمريرًا غير معتاد للحبل أو أحمالًا حساسة للدوران أو خدمة متكررة بدورات عالية أو مجموعة مصنعة غير قياسية. كما لا يكفي عندما لا تكون للحبل هوية موثوقة أو عندما يختلف حبل الاستبدال عن مواصفات المعدات الأصلية. في هذه الحالات، ينبغي أن تحدد وثائق المعدات والمتطلبات الفنية المطبقة الاختيار.

إن أكثر الممارسات أمانًا هي التعامل مع المخطط بوصفه وثيقة التحقق الأولى: فهو يحدد قوة حبل جديد محدد. ويأتي حد حمل التشغيل لاحقًا، بعد تطبيق معامل التصميم المطلوب وكل ميزة مقيّدة في النظام النهائي المفحوص.
