كيفية قياس شد حبل الأسلاك الفولاذية دون إتلاف الحبل

عندما يكون الحبل مستخدمًا بالفعل، فإن المهمة الحقيقية لا تقتصر على الحصول على رقم، بل تتمثل في الحصول على قراءة قابلة للاستخدام لتوتر حبل الأسلاك، من دون ضغط الجدائل أو تسطيح الأسلاك الخارجية أو التسبب في تلف أثناء الفحص. وبالنسبة لفرق الجودة ومديري السلامة، يعني ذلك عادةً اختيار طريقة غير إتلافية، وفحص حالة الحبل أولًا، ومعرفة متى تكون القراءة موثوقة ومتى لا تكون كذلك.

في أعمال الرفع ومناولة الموانئ والبناء والتعدين والأعمال البحرية، يؤثر التوتر في تقاسم الحمل وسلوك الكبح وعمر الحبل وطريقة استجابة النظام عند التعرض للصدمات. قد يبدو الحبل سليمًا، لكنه يعمل مع توتر غير متساوٍ. وهنا تحدث الأخطاء غالبًا أثناء الفحص: فالجهاز سليم، لكن نقطة القياس أو حالة الحبل أو وضع التشغيل غير صحيح.

ابدأ بالتحقق من إمكانية قياس الحبل بدقة

قبل استخدام جهاز القياس، افحص الحبل والجزء الذي تخطط لاختباره. تعتمد أدوات قياس التوتر غير الإتلافية على بقاء هندسة الحبل متسقة إلى حد معقول. إذا كان الحبل يعاني من سحق ظاهر أو تآكل شديد أو تفتح قفصي أو أسلاك مكسورة أو تلوث كثيف أو منطقة تلامس مسطحة ناتجة عن الأسطوانة أو البكرة، فقد تنحرف القراءة حتى إذا كان الجهاز معايرًا.

• اختر جزءًا مستقيمًا وسهل الوصول، بعيدًا عن تركيبات النهايات والمشابك والمقابس ومناطق الانحناء الحديثة.
• تجنب القياس مباشرةً بجوار البكرة أو لفات الأسطوانة أو نقاط التقاطع.
• تحقق من قطر الحبل وتركيبه بالرجوع إلى شهادة الحبل أو سجل الشراء أو ملف المعدات قبل اختيار نطاق الجهاز.
• إذا كان الحبل قد تم تشحيمه مؤخرًا، فنظف فقط منطقة التلامس اللازمة للجهاز. لا تزل مادة التشحيم من جزء طويل لمجرد إجراء قراءة.

هذه النقطة الأخيرة أهم مما يعتقد كثيرون. فالتنظيف المفرط لأغراض الفحص قد يسبب ضررًا أكبر من إجراء قياس متسخ قليلًا.

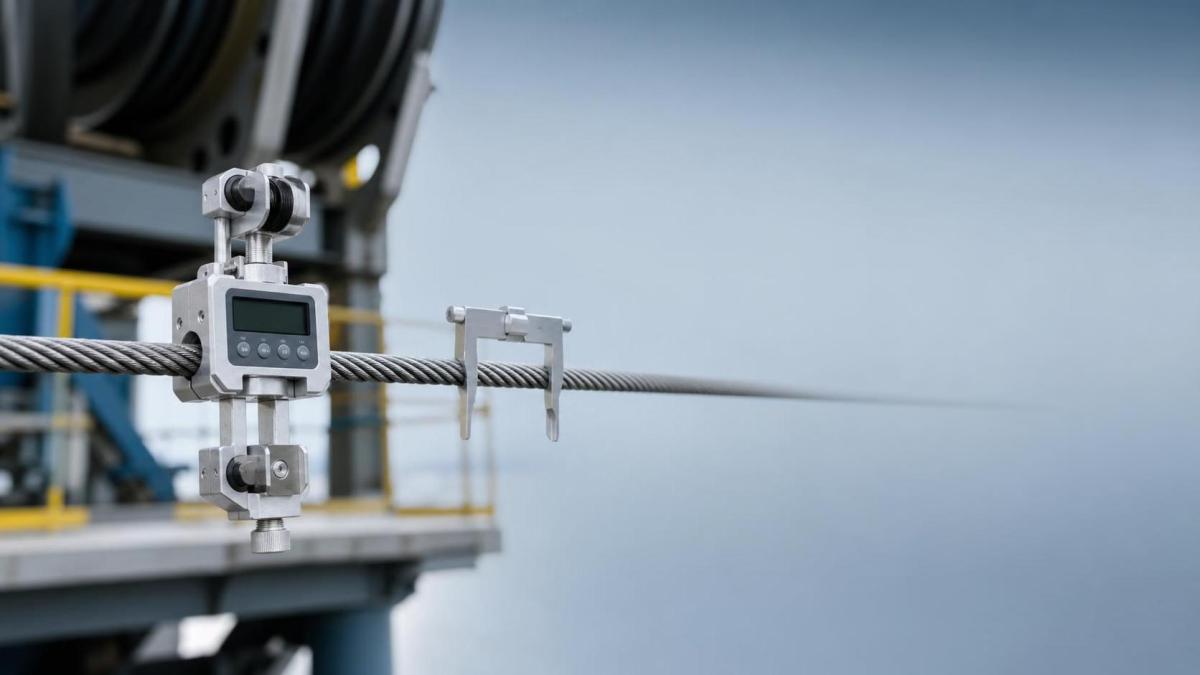

استخدم مقياس توتر ميكانيكيًا أو إلكترونيًا يثبت بالمشبك لإجراء الفحوصات الدورية

بالنسبة لمعظم الفحوصات الميدانية، يُعد مقياس التوتر المثبت بالمشبك والمطابق بشكل صحيح الخيار الأكثر أمانًا. تقيس هذه الأدوات الانحراف أو الضغط بطريقة محكومة، وتحوله إلى توتر الحبل بناءً على قطر الحبل وتركيبه. وهي سريعة ومحمولة ومناسبة لإجراء الفحوصات المتكررة أثناء جولات الصيانة.

الخطأ الشائع هو التعامل معها باعتبارها أجهزة متعددة الاستخدامات. لكنها ليست كذلك. فقد يعطي جهاز مضبوط لنوع معين من الحبال نتيجة غير دقيقة عند استخدامه مع نوع آخر، ولا سيما عند الانتقال بين الحبال المجدولة العادية والحبال المضادة للدوران.

على سبيل المثال، عند فحص حبل مضاد للدوران يُستخدم في رفع الرافعات البرجية أو تجهيزات الموانئ أو الجر في التعدين، فإن بنية الحبل تغير طريقة استجابته للضغط والانحناء. ويختلف السلوك الالتوائي لمنتج متعدد الجدائل مثل حبل أسلاك فولاذية مجلفنة 19x7 بقطر 4.0-18.0mm، كابل فولاذي مضاد للدوران عن بنية أبسط أحادية الجديلة، لذلك يجب أن يتطابق إعداد الجهاز مع بيانات الحبل الفعلية، وليس مع القطر الاسمي فقط.

عمليًا، اتبع التسلسل السريع التالي:

1. تحقق من قطر الحبل باستخدام مقياس مناسب للحبال في أكثر من موضع.
2. اختر إعداد الجهاز المطابق لتركيب الحبل الدقيق، إذا كان الجهاز يدعم ذلك.
3. ثبت الجهاز على جزء مستقيم تحت حمل مستقر، وليس أثناء التسارع أو الكبح.
4. خذ ثلاث قراءات على الأقل تفصل بينها مسافات قصيرة، ثم قارن بينها.
5. إذا اختلفت إحدى القراءات بينما اتفقت القراءات الأخرى، فافحص ذلك الموضع قبل حساب أي متوسط.

اعرف متى تكون خلية الحمل هي الخيار الأفضل

إذا كان النظام يسمح بذلك، فعادةً ما توفر خلية الحمل المضمنة قيمة توتر أكثر وضوحًا من جهاز القياس المثبت بالمشبك. ويكون ذلك مفيدًا بوجه خاص أثناء التشغيل الأولي أو اختبار الإثبات أو استكشاف أخطاء توزيع الحمل غير المتساوي بين الخطوط المتعددة. أما العيب فهو واضح: تحتاج إلى مكان في ترتيب التجهيزات لتركيبها، وهذا ليس عمليًا دائمًا في المعدات العاملة.

بالنسبة لمراقبة الجودة الدورية للحبال المركبة، تكون خلايا الحمل غالبًا تدخُّلية أكثر من اللازم. أما في أعمال الإعداد، فهي ممتازة. استخدمها عندما تحتاج إلى قيمة مرجعية للتحقق من قراءات جهاز القياس الميداني أو عندما تعتمد قرارات السلامة على درجة أعلى من الثقة في الرقم.

لا تعتمد على الإحساس أو الترهل المرئي إلا للفحص الأولي التقريبي

لا تزال الفرق التي تعمل تحت ضغط الوقت تفعل ذلك. ينقر أحدهم على الحبل، ويفحص الترهل، ويقارن خطًا بآخر، ثم يقرر أنه مقبول. قد يكون ذلك كافيًا لاكتشاف مجموعة غير متوازنة بشكل كبير، لكنه ليس طريقة قياس. إذ يغير الوزن الذاتي للحبل وطول البحر والرياح ودرجة الحرارة وترتيب تمرير الحبل والاحتكاك ما تراه العين.

استخدم الترهل المرئي فقط كمؤشر لإجراء فحص لاحق باستخدام الأجهزة. فهو أداة فحص أولي لا أكثر.

راقب الظروف التي تشوه القراءة

تأتي معظم بيانات التوتر السيئة من قائمة قصيرة من الظروف التي يمكن تجنبها. وعند التحكم في هذه الظروف، تصبح فحوصات توتر حبل الأسلاك أكثر فائدة بكثير.

تحقق من مواصفات الحبل قبل تقييم الرقم

لا تخبرك قيمة التوتر وحدها بالكثير. فأنت تحتاج إلى سياق التشغيل المسموح به، بما في ذلك تركيب الحبل وقطره وترتيب المعدات ووثائق الشركة المصنعة أو المشروع التي تحدد حالة الحمل المتوقعة. وهنا تخلط فرق الجودة والسلامة أحيانًا بين بيانات قوة الكسر وتوتر التشغيل. فهما غير قابلين للتبادل.

إذا كنت تتعامل مع خيارات مجلفنة أو غير قابلة للصدأ أو مع حبل مطلي بالبلاستيك، فتحقق من سجل المنتج الدقيق. ويمكن للشركة المصنعة ذات القدرة الإنتاجية الواسعة للحبال والتحكم الكامل في العمليات أن توفر عادةً المعلومات المتعلقة بالأبعاد والإنتاج التي تحتاج إليها، لكن قرار الفحص يجب أن يظل مرتبطًا بالحبل المركب فعليًا على الآلة، وليس بإدخال عام في الكتالوج.

عند استخدام الحبال المضادة للدوران لتحقيق استقرار الحمل، مثل خطافات الرافعات أو معدات تحميل السفن أو روافع الجر، فمن المفيد التأكد مما إذا كان الحبل المركب من نوع 19x7 وما إذا كان قطره يقع ضمن النطاق المتوقع. وفي منتجات مثلحبل أسلاك فولاذية مجلفنة 19x7 بقطر 4.0-18.0mm، كابل فولاذي مضاد للدوران ، تتراوح الأقطار المتاحة من 4.0 mm إلى 18.0 mm، ولذلك قد يؤدي إدخال قطر غير صحيح في ملف الصيانة إلى إضعاف عملية الفحص بأكملها.

تعامل مع القراءات غير المتساوية باعتبارها مشكلة في النظام، وليس في الحبل فقط

إذا كان أحد الحبال في ترتيب متعدد الخطوط يحمل حملًا أكبر من الحبال الأخرى، فلا تتوقف عند فحص الحبل. افحص تماثل تمرير الحبال، ولف الحبل على الأسطوانة، ومحاذاة تثبيت النهاية، وحالة البكرة، وما إذا كان الخط قد استقر بشكل صحيح بعد التركيب. إن إعادة شد الحبل بشكل متكرر من دون معالجة السبب الميكانيكي تؤدي عادةً إلى إهدار الوقت وقد تقصر عمر الحبل.

من العادات الميدانية المفيدة تسجيل ثلاثة أمور معًا: التوتر المقاس، وحالة الحبل، ووضع التشغيل. وعند تسجيلها كمجموعة واحدة، يصبح تفسير التغيرات الاتجاهية أثناء الفحوصات اللاحقة أسهل بكثير.

ترتيب عملي للفحص يمكن الاعتماد عليه ميدانيًا

ابدأ بفحص الحالة بصريًا. ثم تحقق من هوية الحبل وقطره. وقِس التوتر على جزء مستقيم باستخدام جهاز قياس غير إتلافي مطابق، بينما يكون الحمل مستقرًا. كرر القراءات قبل قبول النتيجة. وإذا اختلفت الأرقام عن تقاسم الحمل المتوقع، فتراجع وافحص نظام التجهيز، وليس سطح الحبل فقط.

قد يبدو هذا الترتيب بسيطًا، لكنه يمنع حالتي الفشل اللتين تتكرران مرارًا: إتلاف الخط أثناء الفحص، والوثوق في رقم توتر لم يكن صحيحًا من الأساس.
